Převodníky pro import (podrobné nastavení)

IFC převodník pro import určuje pravidla, podle kterých jsou importované prvky IFC souborů.

Další informace o přehledu těchto funkcí naleznete v tématu Přehled IFC importu: Nastavení způsobu importu IFC dat.

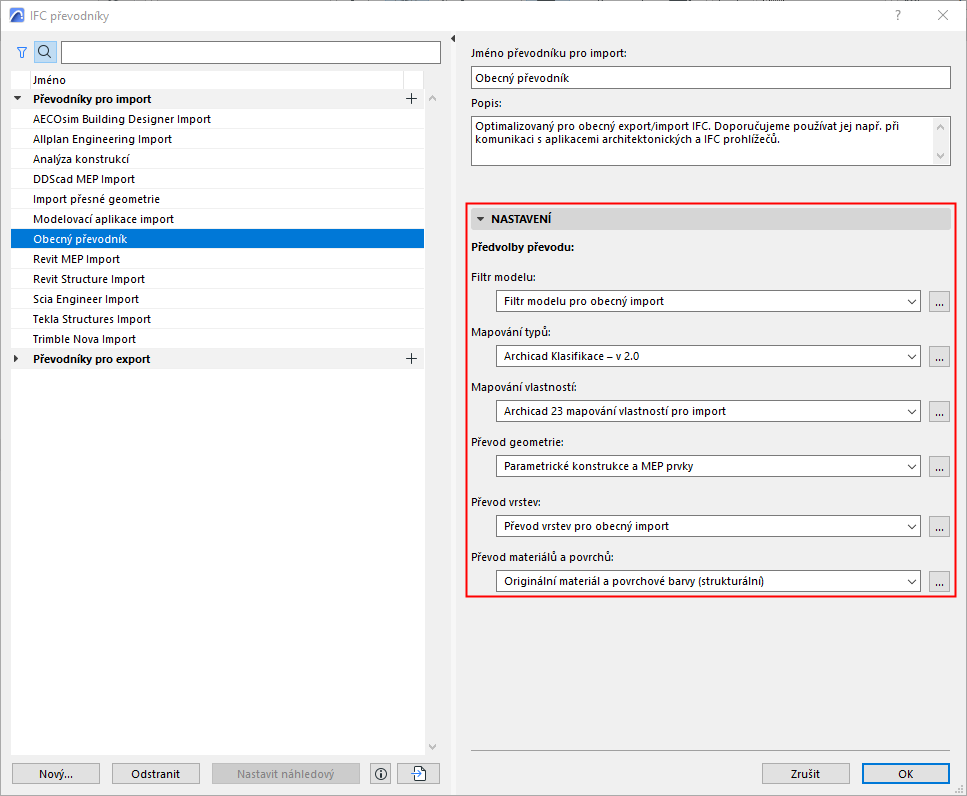

V okně IFC převodníků (Soubor > Spolupráce > IFC > IFC převodníky) můžete zobrazit a upravit nastavení převodníků, nebo vytvořit nové.

V seznamu převodníků pro import vyberte jeden.

Nastavení označeného převodníku, rozdělené do šesti předvoleb, je zobrazené na pravé straně.



Práce s předvolbami převodu

U každé kategorie předvoleb převodu je nabídka, ve které je seznam dostupných předvoleb. Jméno předvolby vám napoví, jaký bude mít vliv na importovaný IFC model, pokud danou předvolbu použijete v IFC převodníku pro import.

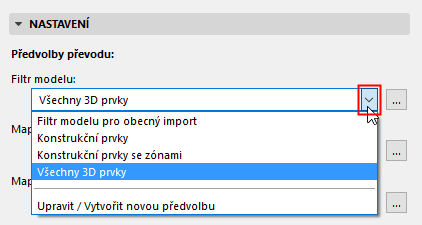

Z nabídky vyberte libovolnou dostupnou předvolbu.

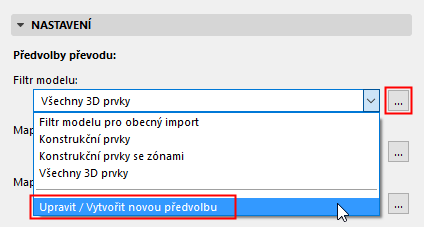

Pokud chcete upravit nastavení nebo vytvořit novou předvolbu, klikněte na Upravit / Vytvořit předvolbu, nebo použijte tlačítko napravo od předvolby.

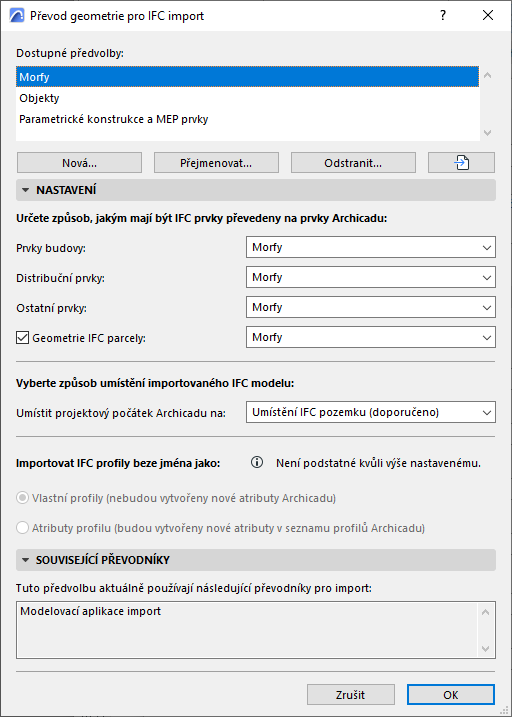

Otevře se okno nastavení předvolby (například Převod geometrie pro IFC import).



V každém okně předvoleb pro IFC import jsou tyto části:

  • Dostupné předvolby pro daný proces převodu (např. převod geometrie)
  • Nastavení (slouží pro podrobné nastavení importu různých typů dat aktuálně označené předvolby v horní části)
  • Související převodníky (všechny IFC převodníky pro import, které tuto předvolbu aktuálně používají)

Všechna nastavení každého typu předvoleb převodu (pro IFC převodníky pro import) jsou podrobně popsaná v následujících kapitolách.
