Klasifikace a kategorie prvků v IFC

Klasifikace prvků pro IFC

Prvku můžete přiřadit libovolný počet klasifikací. Na základě klasifikace jsou zpřístupněny parametry a funkce těchto prvků v jiných aplikacích: slouží při organizaci dat, nastavení průhledných částí modelu, vyhledávání prvků, vykazování, sdílení dat atd..

Klasifikaci každého konstrukčního prvku můžete nastavit na panelu Klasifikace a vlastnosti v okně jeho nastavení.

V nastavení prvku, nebo v interaktivní tabulce, můžete každému prvku přiřadit jednu hodnotu klasifikace z jednoho klasifikačního systému.

Klasifikace prvků má vliv na proces exportu IFC: každý prvek je v IFC modelu uložen podle typu IFC.

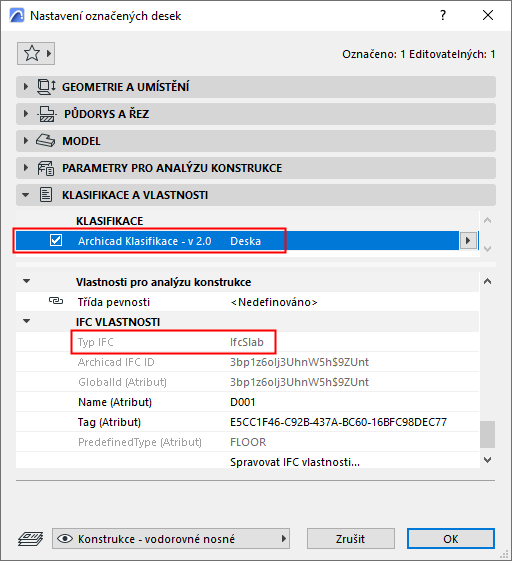

Ten je zobrazený v položce “Typ IFC” na panelu Klasifikace a vlastnosti (v sekci IFC vlastnosti).

Více informací naleznete v oddílu Systémy klasifikací a vlastností.

Kategorie funkce konstrukce pro IFC

“Nosné prvky” nebo “Nenosné prvky”

Ve spolupráci s konzultanty používající statické programy můžete prvkům přiřadit klasifikaci "nosná konstrukce". Tato informace může být následně exportována do IFC modelu.

Stávající IFC standard podporuje použití vlastnosti “nosných” prvků pouze pro následující typy: zeď, deska, sloup, trám, střecha; prvky takto v Archicad u klasifikované; a objekty s těmito podtypy.

Pokud jste klasifikovali “nosné” prvky, můžete je všechny pomocí možnosti “pouze nosná část nosné konstrukce” částečného zobrazení konstrukce zobrazit. To je vhodné zejména v případě, kdy chcete vyexportovat pouze nosné prvky pro účely výpočtu statiky: v takovém případě použijte při exportu režim "viditelné prvky" z okna, kde je použito částečné zobrazení konstrukce.

Viz Částečné zobrazení konstrukce.

Tato kategorie je důležitá pro vykazování - například můžete spočítat všechny materiály potřebné pro nosné stěny a sloupy, odděleně od materiálů nenosných prvků.

Kritéria v okně Najít a vybrat zahrnují: můžete vyhledávat prvky klasifikované jako nosné, nenosné nebo prvky z kategorie “nedefinováno”. Jelikož může být export IFC omezen pouze na vybrané prvky, můžete například exportovat všechny označené prvky, klasifikované jako nosné (nikoli pouze jejich nosnou část, jak je popsáno v předchozím příkladu).

Viz také Najít a vybrat prvky.

Nosná funkce je také standardní vlastností exportovaných prvků. Pokud je jiná aplikace (jako např. program pro výpočty konstrukcí) schopna kategorizovat prvky v závislosti na jejich nosné funkci, můžete tyto prvky po importu filtrovat a zobrazit je s touto klasifikací.

Kategorie umístění pro IFC

“Interiér” nebo “Exteriér”

Tato kategorie je důležitá, pokud máte v plánu odeslat spolupracující kanceláři soubor IFC (např. pro tepelně-technickou analýzu), kde potřebují prvky zatřídit podle jejich umístění v rámci budovy. Pokud ukládáte model jako soubor IFC, prvky, které jsou zatříděny jako “interiérové” nebo “exteriérové” tuto informaci přenesou do dané aplikace.

Samozřejmě to funguje i naopak. Umístění (IsExternal) je standardní IFC vlastností některých prvků (např. zeď, deska, sloup nebo trám), takže pokud importovaný model obsahuje tato data, bude prvkům automaticky přiřazená odpovídající kategorie.

Kritéria v okně Najít a vybrat zahrnují: vyhledávání prvků kategorizovaných jako "interiérové", "exteriérové" nebo "nedefinované".

Viz také Najít a vybrat prvky.

Umístění můžete použít také jako kritérium interaktivní tabulky při třídění prvků.
