Předdefinované mapování vlastností (export do IFC

Předvolba Mapování vlastností v IFC převodníku pro export definuje přiřazení IFC vlastností a atributů při exportu modelu Archicad u do IFC.

Viz Mapování vlastností pro IFC export.

Některé atributy a vlastnosti mají předdefinovaná pravidla mapování, takže je nemusíte vytvářet v mapování vlastností.

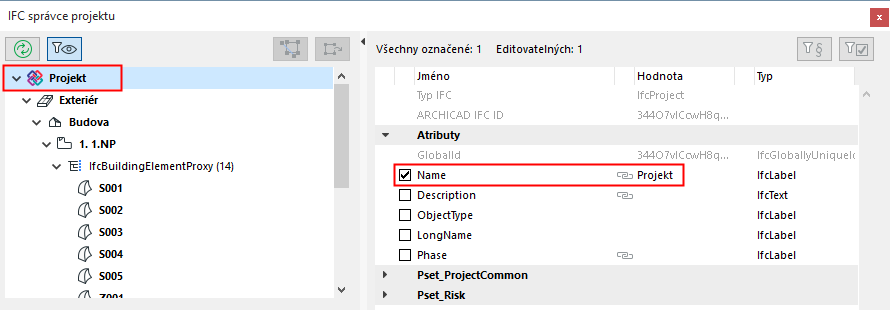

Nicméně tato pravidla nejsou zobrazena v okně mapování IFC vlastností pro export, můžete je vidět (pokud mají hodnoty) s šedou ikonou řetězu v IFC správci projektu a v nastavení prvku.

Tato pravidla jsou vypsaná v následující tabulce.

Příkaz Archicadu	Parametr Archicad u	Typy IFC entit	IFC Data	IFC správce projektu	Změna pro IFC4x3
Info o projektu	Název projektu	`IfcProject`	`Attribute>Name`	Viditelné/ Editovatelné	-
Info o projektu	Popis projektu	`IfcProject`	`Attribute>Description`	Viditelné/ Editovatelné	-
Info o projektu	ID projektu	`IfcProject`	`Atributy > Globální ID (viz` Jak spravovat globální ID (IFC atribut) na základě Informací o projektu Archicadu `)`	-	-
Info o projektu	Stav projektu	`IfcProject`	`Attribute>Phase`	Viditelné/ Editovatelné	-
Nastavení umístění	Projektový\nsever	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Nastavení umístění	Zeměpisná šířka	`IfcSite`	`Attribute>RefLatitude`	Viditelné	-
Nastavení umístění	Zem. délka	`IfcSite`	`Attribute>RefLongitude`	Viditelné	-
Nastavení umístění	Výška	`IfcSite`	`Attribute>RefAltitude`	Viditelné	-
Info o projektu	Název pozemku	`IfcSite`	`Attribute>Name`	Viditelné/ Editovatelné	-
Info o projektu	ID pozemku	`IfcSite`	`Atributy > Globální ID (viz` Jak spravovat globální ID (IFC atribut) na základě Informací o projektu Archicadu `)`	-	-
Info o projektu	Popis pozemku	`IfcSite`	`Attribute>Description`	Viditelné/ Editovatelné	-
Info o projektu	Celá adresa stavby >Adresa stavby1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Info o projektu	Celá adresa stavby >Adresa stavby2	-	-	-	`Pset_Address.` `AddressLines`
Info o projektu	Celá adresa stavby >Adresa stavby3	-	-	-	`Pset_Address.` `AddressLines`
Info o projektu	Celá adresa stavby >Poštovní schránka pozemku	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Info o projektu	Celá adresa stavby >Město - stavba	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Info o projektu	Celá adresa stavby >Kraj - stavba	`IfcSite`	`Attribute>` SiteAddress> `Oblast`	-	-
Info o projektu	Celá adresa stavby >PSČ - stavba	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Info o projektu	Celá adresa stavby >Země - stavba	`IfcSite`	`Attribute>` `SiteAddress>` `Země`	-	`Pset_Address.` `Země`
Info o projektu	Hrubý obvod pozemku	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Info o projektu	Hrubá plocha pozemku	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Info o projektu	Název budovy	`IfcBuilding`	`Attribute>Name`	Viditelné/ Editovatelné	-
Info o projektu	Popis budovy	`IfcBuilding`	`Attribute>Description`	Viditelné/ Editovatelné	-
Info o projektu	ID budovy	`IfcBuilding & IfcBuildingStorey`	`Atributy > Globální ID (viz` Jak spravovat globální ID (IFC atribut) na základě Informací o projektu Archicadu `)`	-	-
Info o projektu	Celé jméno kontaktu>Titul před jménem kontaktu	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Info o projektu	Celé jméno kontaktu>Křestní jméno kontaktu	`IfcPerson`	`Attribute>GivenName`	-	-
Info o projektu	Celé jméno kontaktu>Druhé jméno kontaktu	`IfcPerson`	`Attribute>MiddleNames`	-	-
Info o projektu	Celé jméno kontaktu>Příjmení kontaktu	`IfcPerson`	`Attribute>FamilyName`	-	-
Info o projektu	Celé jméno kontaktu>Titul za jménem kontaktu	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Info o projektu	ID kontaktu	`IfcPerson`	`Attribute>Id`	-	-
Info o projektu	Funkce kontaktu	`IfcPerson`	`Attribute>Roles`	-	-
Info o projektu	Oddělení kontaktu	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Zastaralé
Info o projektu	Společnost kontaktu	`IfcOrganization`	`Attribute>Name`	-	-
Info o projektu	Kód společnosti kontaktu	`IfcOrganization`	`Attribute>Id`	-	-
Info o projektu	Celá adresa kontaktu> Adresa kontaktu1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Zastaralé
Info o projektu	Celá adresa kontaktu> Poštovní schránka kontaktu	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Zastaralé
Info o projektu	Celá adresa kontaktu> Město - kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Zastaralé
Info o projektu	Celá adresa kontaktu> Kraj - kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Oblast`	-	Zastaralé
Info o projektu	Celá adresa kontaktu> PSČ - kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Zastaralé
Info o projektu	Celá adresa kontaktu> Země - kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Země`	-	Zastaralé
Info o projektu	Email na kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Zastaralé
Info o projektu	Telefonní číslo na kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `Telefonní čísla`	-	Zastaralé
Info o projektu	Fax na kontakt	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Zastaralé
Info o projektu	Web kontaktu	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Zastaralé
Nastavení podlaží	Výšková kóta	`IfcBuildingStorey`	`Attribute>Elevation`	Viditelné/ Editovatelné	-
Nastavení zón	Jméno	`IfcSpace`	`Attribute>LongName`	Viditelné/ Editovatelné	-
Nastavení zón	Číslo	`IfcSpace`	`Attribute>Name`	Viditelné/ Editovatelné	-
Nastavení (prvku)	Klasifikace a vlastnosti>ID	`(Typu IFC prvku)`	`Attribute>Name`	Viditelné/ Editovatelné	-
Nastavení (prvku)	Klasifikace a vlastnosti> Klasifikace	`(Typu IFC prvku)`	`Attribute>ObjectType`	viditelné/editovatelné v nastavení převodníku pro export - Mapování typů)	-
Nastavení (prvku)	Klasifikace a vlastnosti> Klasifikace	`(Typu IFC prvku)`	`Attribute>PredefinedType`	viditelné/editovatelné v nastavení převodníku pro export - Mapování typů)	-
Nastavení (prvku)	Klasifikace a vlastnosti> Funkce konstrukce	`(Typu IFC prvku)`	`Pset_...Common>` `LoadBearing`	Viditelné	-
Nastavení (prvku)	Klasifikace a vlastnosti> Poloha	`(Typu IFC prvku)`	`Pset_...Common>` `IsExternal`	Viditelné	-
Nastavení (prvku)	Klasifikace a vlastnosti> Stav při rekonstrukci	`(Typu IFC prvku)`	`AC_Pset_RenovationAndPhasing>` `Stav při rekonstrukci`	Viditelné	-
Nastavení (prvku)	Klasifikace a vlastnosti> Klasifikace	`(IFC produktový typ)`	`Attribute>ElementType`	viditelné/editovatelné v nastavení převodníku pro export - Mapování typů)	-
Nastavení (prvku)	Klasifikace a vlastnosti> Klasifikace	`(IFC produktový typ)`	`Attribute>PredefinedType`	viditelné/editovatelné v nastavení převodníku pro export - Mapování typů)	-
Tabulka (prvků)	Obecné >Unikátní ID	`(Typu IFC prvku)`	`Attribute>Tag`	Viditelné/ Editovatelné	-
Nastavení Oken/Dveří	Náhled a umístění>šířka	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	Viditelné	-
Nastavení Oken/Dveří	Náhled a umístění>výška	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	Viditelné	-
(pravidlo pojmenování automatického typu)	Stavební materiál/Profil, rozměry prvku. Pro prvky z více segmentů: Počet segmentů, maximální rozměry segmentu, délky segmentů.	`IfcColumn`	`Pset_ColumnCommon>` `Odkaz`	Viditelné/ Editovatelné	-
(pravidlo pojmenování automatického typu)	Stavební materiál/Profil, rozměry prvku. Pro prvky z více segmentů: Počet segmentů, maximální rozměry segmentu, délky segmentů.	`IfcBeam`	`Pset_BeamCommon>` `Odkaz`	Viditelné/ Editovatelné	-
