Aktualizovat IFC modelem

Pomocí tohoto příkazu (Soubor > Spolupráce > IFC > Aktualizovat IFC modelem) můžete obsah aktuálního projektu aktualizovat IFC modelem.

Tuto možnost použijte, pokud mají projekt Archicad u a IFC soubor společné prvky, a pokud chcete přidat nebo upravit data prvků projektu podle IFC dat.

  • Exportované uživatelské vlastnosti, které byly namapovány na IFC vlastnosti, budou aktualizovány. Nutností je správně nastavený převodník IFC při exportu i importu (platí pro Archicad 22 a novější).
  • “Společné prvky” jsou prvky, které mají stejnou hodnotu atributu GlobalId v hostitelském projektu i importovaném IFC modelu.
  • “IFC data” zahrnují IFC atributy, IFC vlastnosti a IFC reference klasifikací

Díky tomu je tento příkaz optimální pro sledování a aktualizaci změn dat vlastností. Tento příkaz se nehodí pro aktualizaci změn prvků modelu.

Note:

  • Aktualizace vlastností pomocí tohoto příkazu funguje spolehlivě, pouze pokud je nastavení mapování typů a vlastností konzistentní a bylo použito při exportu i importu
  • Odstraněné a upravené prvky budou ignorovány!
  • Geometrie (rozměry, barva, vrstva) nebude aktualizována ani upravena.
  • Vlastnosti zamknutých prvků projektu nebudou aktualizovány ani upraveny.


Pracovní postup pro aktualizaci

  1. Použijte příkaz Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.

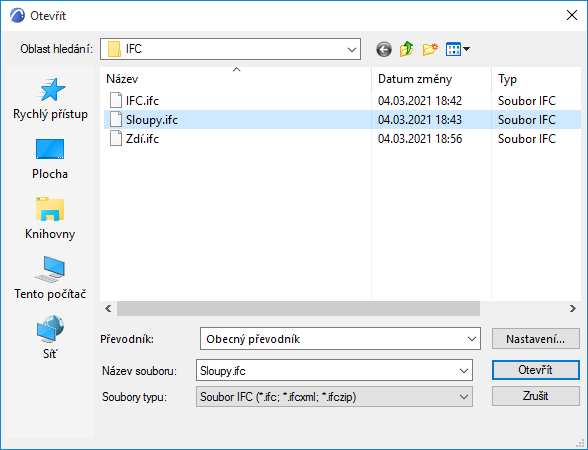

    V následujícím okně:


    • Vyhledejte IFC model.
    • Vyberte vhodný převodník pro import. Převodník musí použít stejné nastavení mapování vlastností a typů, které bylo použito při exportu původního modelu do IFC.
  2. Klikněte na tlačítko Otevřít.
  3. V následujícím okně nastavte volby aktualizace (viz  Možnosti aktualizace níže).
  4. Klikněte na OK.

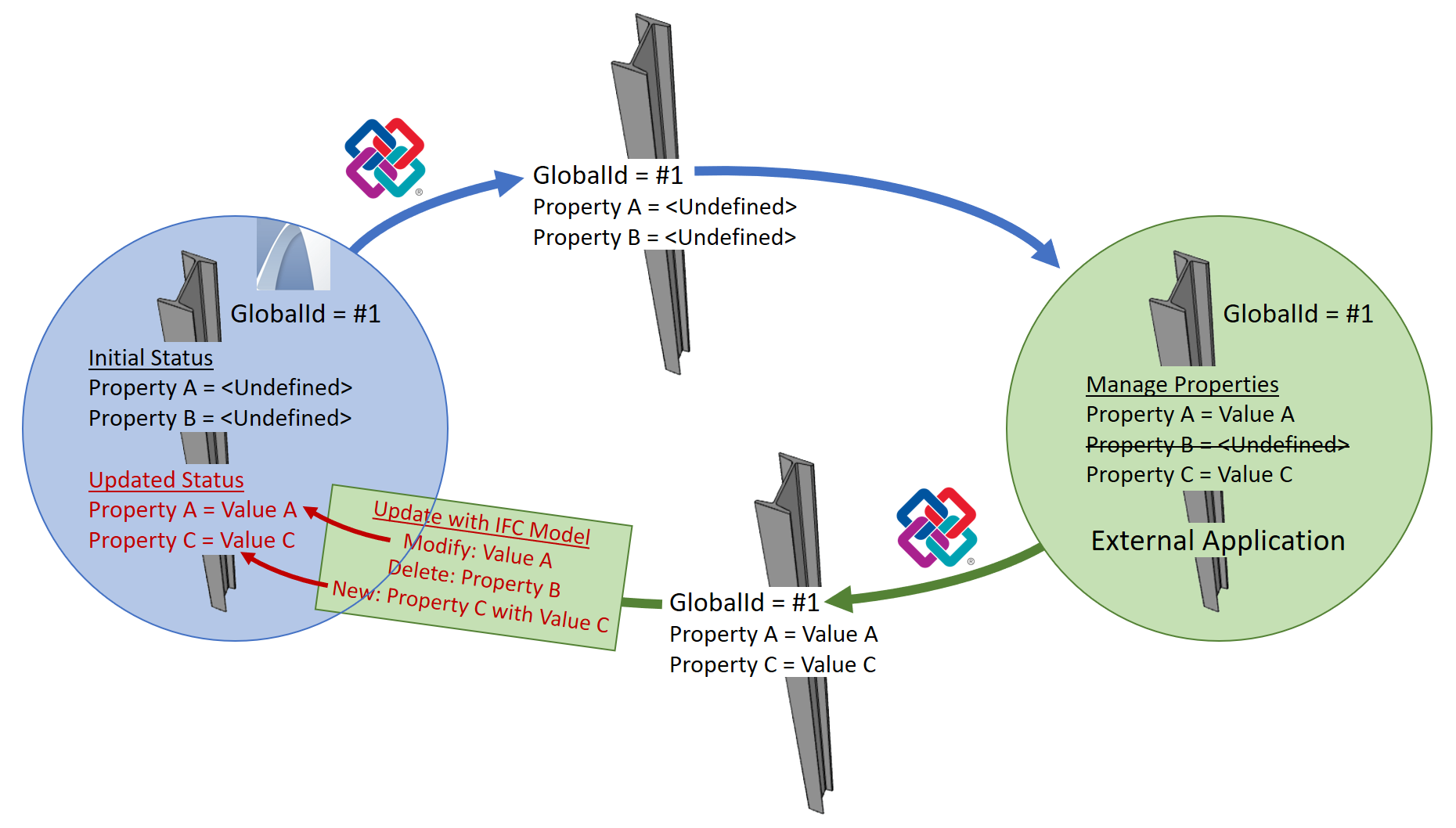

Příklad použití: Mapování vlastností při exportu a importu

  1. Model můžete exportovat do IFC pomocí příkazu Soubor > Uložit jako IFC.

    Prvky Archicadu jsou exportovány i s jejich IFC daty. Vlastnosti Archicad u jsou mapovány na IFC vlastnosti na základě předvolby převodníku pro export - Mapování vlastností pro export (která také závisí na předvolbě Mapování typů pro export).

  2. Externí projektant pracuje s IFC modelem - odstraní některé vlastnosti, některé upraví a několik jich přidá.
  3. Upravený model je importován zpět do Archicad u příkazem Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.
  4. Nové a upravené IFC vlastnosti jsou v modelu Archicadu přidány (resp. aktualizovány) dle nastavení předvolby převodníku pro import - Mapování vlastností pro import.
  • Důležité: Aby byly vlastnosti mapovány zpět na vlastnosti Archicad u, musí být aktivní volba Importovat jako vlastnosti Archicadu.

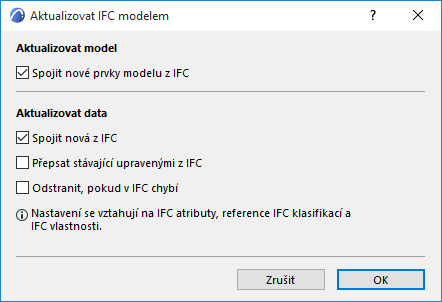

Možnosti aktualizace

Pomocí těchto možností nastavte data, která budou aktualizována v modelu Archicad u.

Poznámka: Tyto volby pro aktualizaci dat jsou relevantní pouze pro importované IFC atributy a IFC reference klasifikací. Vlastnosti jsou aktualizovány na základě předvolby mapování v nastavení převodníku použitého při exportu a importu.

  • Spojit nové prvky modelu z IFC
  • Spojit nová z IFC: IFC atributy a IFC reference klasifikací, které v hostitelském projektu neexistují, budou přidány odpovídajícím prvkům.
  • Přepsat stávající upravenými z IFC: Projektová data shodných prvků budou upravena podle hodnot ze spojeného souboru IFC. Odpovídající data: jméno atributů a referencí klasifikace musí být stejná.
    Poznámka: Bude přepsáno vše: hodnoty všech dat se shodným jménem budou upraveny.
  • Odstranit, pokud v IFC chybí: Projektová data shodných prvků, která nejsou ve spojovaném IFC souboru budou odstraněna.
