Volby zobrazení modelu pro konstrukční pohledy

Volby konstrukčních prvků

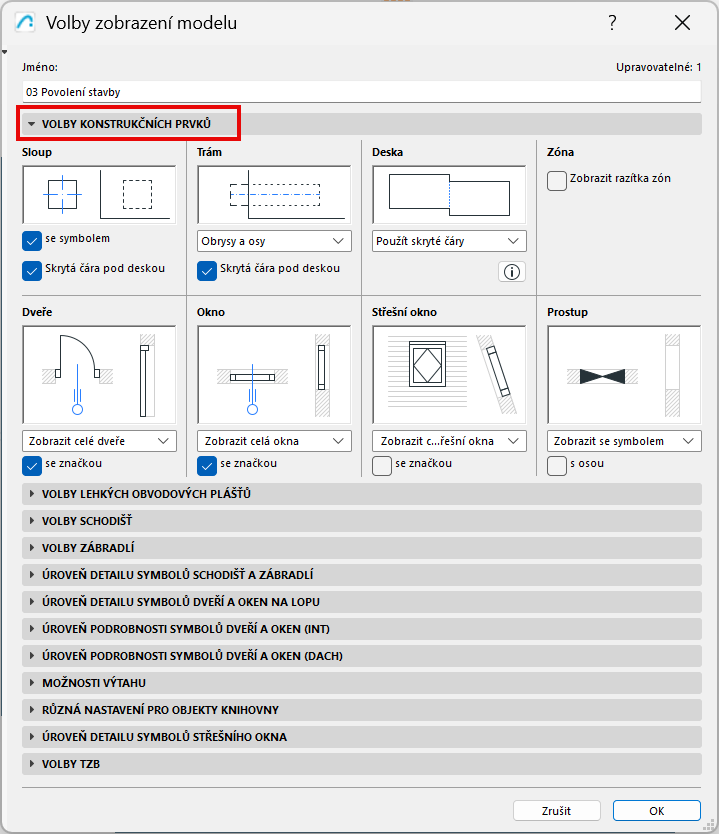

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.

Obecné informace naleznete v tématu Volby zobrazení modelu.

Výsledek je zobrazen v okně náhledu vedle každé ze skupiny nastavení.

Sloup

Zaškrtněte se symbolem pro vykreslení symbolu vybraného v nastavení každého sloupu (záložka Půdorys a řez > Půdorysný symbol).
Skrytá čára pod deskou: Zaškrtněte tuto volbu pokud chcete, aby se sloupy pod deskami vykreslovaly skrytou čarou. (Typ skryté čáry nastavte v nastavení sloupu.)

Trám

Obrysy a osy
Pouze osy
Pouze obrysy
Poznámka: Zobrazení osy/obrysu můžete přepsat pro každý trám v jeho nastavení (panel Půdorys a řez).
Skrytá čára pod deskou: Zaškrtněte tuto volbu pokud chcete, aby se trámy pod deskami vykreslovaly skrytou čarou. (Typ skryté čáry nastavte v nastavení trámu.)

Deska

Platí pro navazující desky (horní povrchy jsou ve stejné rovině a mají stejný materiál):

Vyberte způsob zobrazení nebo skrytí dělicí čáry.

Zóna

Zobrazit razítko zóny: Tuto volbu aktivujte, pokud chcete v projektu zobrazit razítka zón. (Ve výchozím nastavení je volba vypnutá. Zóny jsou vytvořené spolu s asociovanou popiskou.)

Dveře/okno

Nastavení můžete upravit samostatně pro dveře a okna.

Zobrazit celé dveře/okna: Dveře/okna budou zobrazeny příslušným symbolem v pohledu půdorysu tak řezu.
se značkou: Zaškrtnutím tohoto políčka zobrazíte dveře/okna se značkami (jsou-li přiřazeny v okně Nastavení.)
Zobrazit pouze otvor: Umístění dveří/oken (ale ne dveří/oken samotných) bude označeno pomocí otvorů ve zdech, jak v zobrazení půdorysu tak řezu.
s obrysy: Otvory dveří/oken zobrazené v půdorysu budou zahrnovat obrysy.
Skrýt v půdorysu: V půdorysu nebudou zobrazeny žádné vložené dveře/okna ani otvory. (V řezech budou zobrazeny otvory.)

Střešní okno

Zobrazit celá střešní okna: Střešní okna se zobrazí v půdorysu a v řezu, v souladu s nastavením zobrazení půdorysu hostitelské střechy nebo skořepiny.
se značkou: Zaškrtnutím tohoto políčka zobrazíte střešní okna s jejich značkami (jsou-li přiřazeny v dialogovém okně Nastavení střešních oken.)
Zobrazit pouze otvor: Umístění střešních oken (ale ne střešních oken samotných) bude označeno pomocí otvorů ve střeše/skořepině jak v pohledu půdorysu tak řezu.
Skrýt v půdorysu: V půdorysu nebudou zobrazena žádná vložená střešní okna ani jejich otvory. (V řezech budou zobrazeny otvory.)

Prostup

Zobrazit se symbolem: Prostupy budou zobrazeny v půdorysech a řezech, s nastaveným symbolem.
s osou: Zobrazí také osu.
Zobrazit pouze otvor: Nezobrazuje se žádný symbol, ale volitelně můžete zobrazit osu.
Skrýt: Prostupy jsou ve všech zobrazeních skryty (včetně půdorysu, 3D a řezu)
