Detailní úroveň symbolů dveří a oken

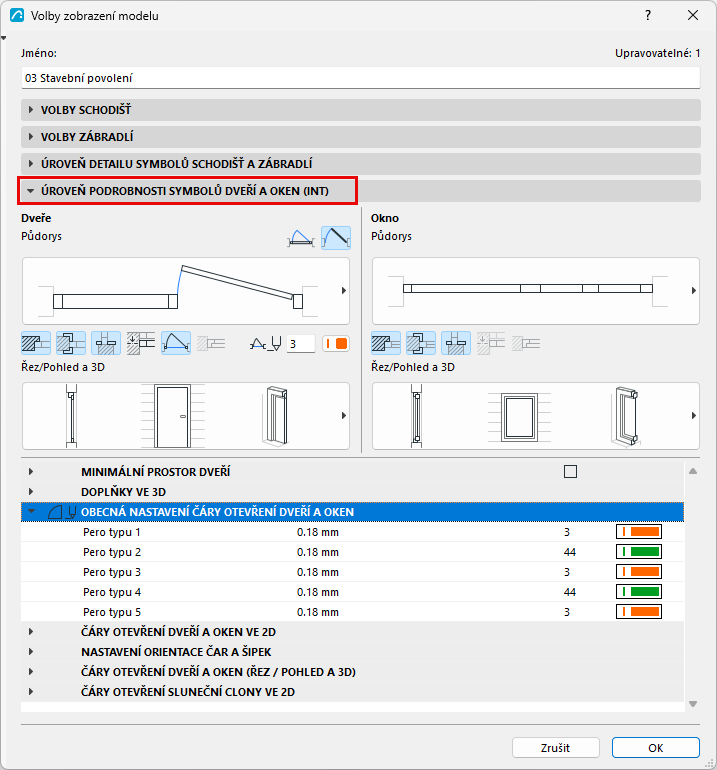

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.
Obsah tohoto panelu závisí na knihovnách, které máte načtené.
Pomocí těchto voleb nastavte úroveň detailů pro zobrazení dveří a oken v půdorysu, v řezech/pohledech a ve 3D zobrazeních.
Minimální prostor dveří
Zaškrtnutím tohoto políčka zobrazíte minimální prostor dveří na půdorysu pomocí obrysu a výplně. V této volbě nastavte typ a pero čar obrysu a typ, pero a pozadí výplně.
Obrys a výplň minimálního prostoru je zobrazena u dveří a objektů, které mají nastavený minimální prostor. Parametry minimálních rozměrů můžete u dveří nastavit na záložce Minimální prostor v okně nastavení dveří (panel Vlastní nastavení).
Viz Minimální prostor.
Doplňky ve 3D
Zvolte si zobrazení dveřních a okenních klik.
Čáry otevření dveří a oken
Definujte čáry otevření podle typu, abyste je mohli jednotně přiřazovat dveřím nebo oknům v celém projektu.
Pomocí tří částí dialogového okna můžete definovat až 5 typů čar otevření.
- Obecné nastavení čáry otevření dveří a oken: Přiřaďte pera 5 typům.

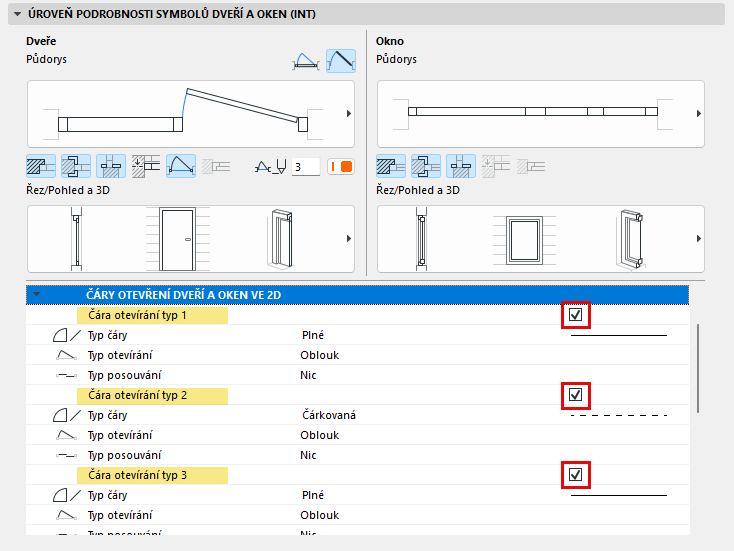

- Čáry otevření dveří a oken ve 2D: Zapněte a definujte typy čar (včetně otočných a posuvných dveří) pro použití ve 2D zobrazeních
- Čáry otevření dveří a oken (řez/pohled a 3D): Zapněte a definujte typy čar na straně otevření i na protilehlé straně pro použití v řezech/pohledech a 3D zobrazeních

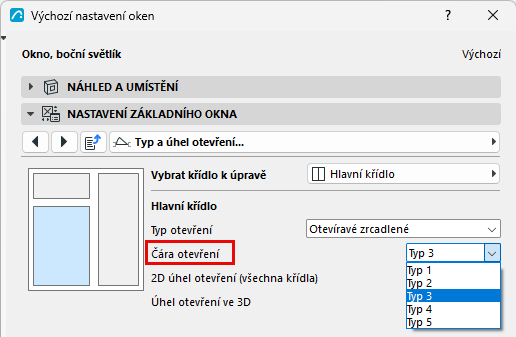

Jakmile ve Volbách zobrazení modelu definujete svých pět typů čar otevření, přiřaďte je libovolným dveřím nebo oknům v celém projektu:

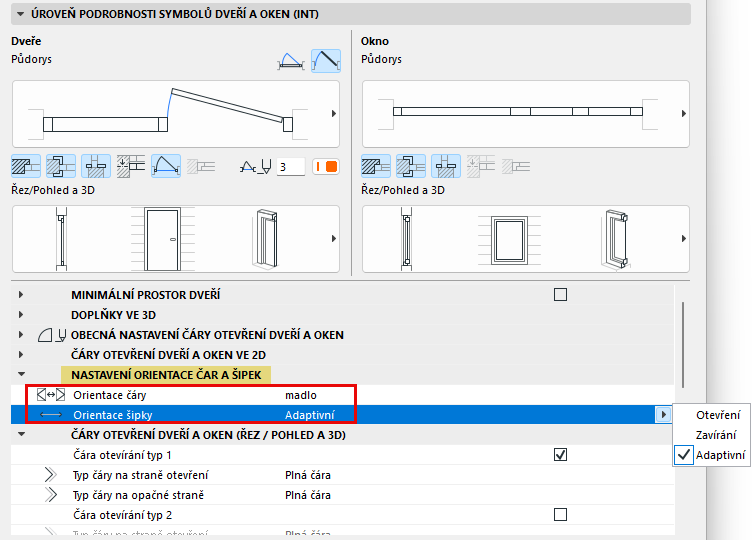

Nastavení orientace čáry a šipky
- Orientace čáry: Zvolte Panty nebo Klika. Ovlivňuje směr zobrazené čáry otevření v řezech/pohledech a 3D zobrazeních.
- Orientace šipky: Důležité pro posuvné dveře ve 3D zobrazeních.

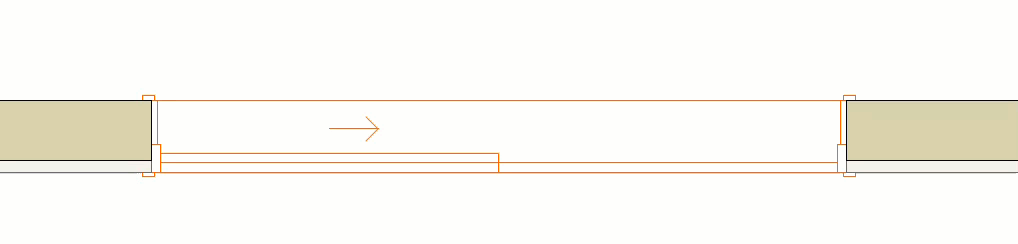

- Adaptivní: Pokud jsou dveře/okno zobrazeny jako otevřené, šipka ukazuje směr zavírání. Pokud jsou zavřené, šipka ukazuje směr otevírání.
- Prostup: Šipka ukazuje směr otevírání
- Zavírání: Šipka ukazuje směr zavírání
