Nastavení čárových nástrojů

Vztahuje se na čáry, oblouky, lomené čáry a křivky.

Jednotné nastavení pro čárové nástroje: Touto volbou přenesete daná nastavení na všechny čárové nástroje: Čára, Oblouk/kružnice, Křivka, Lomená čára.

Oblíbené libovolného ze čtyř typů čárových nástrojů (čára, oblouk, lomená čára, křivka) můžete použít na jakýkoli čárový prvek.

Panel Obecné nastavení pro čáru

  • Z paletky vyberte typ čáry.
  • Typ a číslo pera (1-255) čáry, oblouku, lomené čáry nebo křivky.
  • Klikněte na tlačítko barvy, kde pak z nabídky můžete vybrat pero daného prvku.
  • Pouze lomené čáry: Nastavte způsob napojování vzoru čárkovaných čar v rozích.
  • Pomocí volby Hranice zóny nastavíte čáru jako hranici pro automaticky vložené zóny.

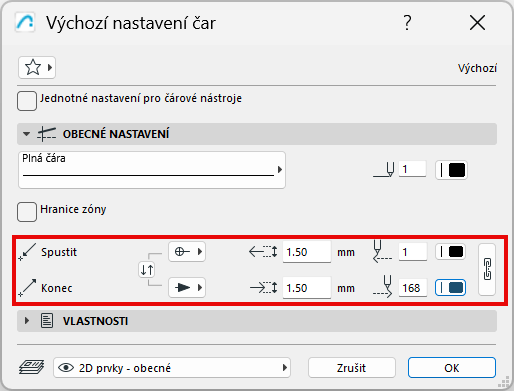

Šipka



Pomocí nabídky pro výběr šipky můžete přidat šipky na začátek a konec čáry, oblouku, lomené čáry nebo křivky.

  • Zadejte hodnoty výšky pro značku počáteční a koncové šipky.
  • Zadejte číslo pera (1–255) pro značku počáteční a koncové šipky.
  • Kliknutím vyberte barvu pera pro značku počáteční a koncové šipky.
  • Klikněte a vyberte šipku z nabídky šipek s ikonami typů značek.

    Poznámka:

    • Pokud v nabídce šipek vyberete možnost bez šipky, nastavení velikosti a barvy pera se znepřístupní.

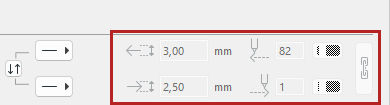

      NoArrowheads.png     NoArrowheads2.png

    • Prohoďte nebo propojte velikosti a barvy per šipek.

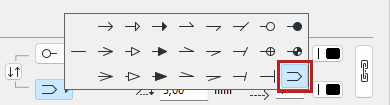

    • U nástroje Čára: Poslední typ šipky zdvojuje čáru. Kurzor se přichytává k neviditelné ose mezi dvěma viditelnými čarami.


Panel Vlastnosti čáry

Panel Vlastnosti čáry je stejný pro nástroje Čára, Oblouk/Kružnice, Lomená čára a Křivka.

Podobná témata:

Kategorie čar

Čáry, kružnice, lomené čáry, křivky

Ruční vytvoření hranice zóny

Práce v dialogových oknech pro nastavení nástrojů

Kreslení kruhových oblouků a úplných kružnic

Kreslení lomených čar a řetězců čar

Čárkované lomené čáry: Po segmentech nebo Průběžné
