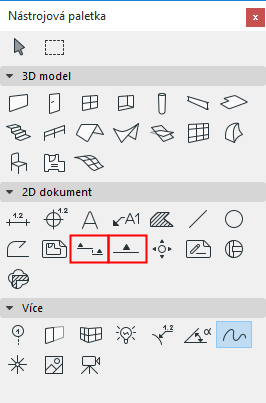

Nastavení řezu a pohledu

Panel Obecné

Referenční ID: ID se přiřadí automaticky; můžete je změnit tak, že do tohoto pole zadáte jinou hodnotu.

Jméno: Tento název se zobrazí v paletce Navigátor a záhlaví okna řezu/pohledu.

Jak vložit novou značku řezu/exteriérového pohledu (Implicitní nastavení)

V následujících nabídkách definujte, co chcete vytvořit pomocí nástroje řez/exteriérový pohled:

Pokud zvolíte Vytvořit novou oblast:

odkaz značky může obsahovat buď

• bod pohledu, označující její umístění v mapě projektu navigátoru;

nebo

• prvně vloženou kresbu pro bod pohledu, označující její umístění v hierarchii výkresové složky

Pokud zvolíte Připojit značku:

odkaz značky může obsahovat některou z následujících informací:

• vybraný bod pohledu
• vybranou kresbu
• prvně vloženou kresbu pro vybraný bod pohledu
• prvně vloženou kresbu pro vybraný pohled

Pokud zvolíte Umístit pouze značku:

odkaz značky nebude obsahovat žádné informace o propojení; v panelu značky můžete nastavit uživatelský text (parametry první/druhé řady textu).

Připojeno k: zobrazí cestu (umístění v hierarchii Navigátoru) k položce vybraného odkazu.

Změna vložené značky řezu/pohledu (značka musí být označená):

Pole v nabídce vám poskytují informace o aktuálním stavu vybrané značky (buď Značka standardního řezu, Připojená značka, nebo Pouze značka).

Pomocí nabídky stav podle potřeby změňte.

Jak předefinovat odkaz značky: Vybírejte z možností v nabídce, nebo klikněte na tlačítko Procházet a vyberte bod pohledu/pohled/kresbu, jejichž cestu v navigátoru chcete zobrazit ve značce. Dostupné možnosti se mění podle stavu značky (Značka standardního řezu, Připojená značka nebo Pouze značka).

U nepropojených značek můžete v panelu značky nastavit vlastní text (parametry textu první/druhé řady).

Stav (pouze pro zdrojové značky)

Výběrem přepínače určete stav propojení mezi řezem/pohledem a půdorysem.

• Automaticky přestavovat model: Zobrazení bude při každé aktivaci automaticky přestavěno, pokud došlo k úpravám v půdorysu.
• Ručně přestavět model: Zobrazení nebude automaticky přestavěno. Lze jej přestavět z modelu pouze pomocí příkazu Zobrazení > Obnovit > Přestavět z modelu.
• Kresba: Prvky jsou rozbity na 2D elementy, které nejsou připojeny k prvkům půdorysu a nebudou automaticky přestavovány z modelu. Kresbu je však možné aktualizovat tak, aby zobrazovala poslední změny modelu.

Zobrazit na podlažích (pouze pro značky standardního)

Vyberte podlaží, na kterých má být zobrazena značka a čáry.

• Pokud je svislý rozsah nekonečný: vyberte všechna nebo jen vybraná podlaží (podlaží vyberte z nabídky nebo klikněte na Procházet podlaží)
• Pokud je nastaven omezený interval, jsou dostupné další dvě volby. Podlaží spadající do daného intervalu: Značka a čára se zobrazí ve všech podlažích, která patří do určeného vertikálního intervalu. Podlaží spadající aspoň částečně do daného intervalu: Značka a čára se zobrazí ve všech podlažích, která do určeného vertikálního intervalu patří alespoň částečně.

Vodorovný interval (pouze pro zdrojové značky)

Vodorovný rozsah definuje hloubku modelu zobrazeného v okně řezu/pohledu:

• Nekonečný: V okně řezu/exteriérového pohledu se zobrazí všechny prvky ležící za čárou, které nejsou skryté za jinými prvky.
• Omezený: V okně řezu/exteriérového pohledu se zobrazí jen prvky mezi čárou a mezní čárou. (Mezní čáru můžete definovat kliknutím kurzorem ve tvaru oka, jakmile dokončíte kreslení čáry řezu/exteriérového pohledu.)
  Poznámka: Mezní čára je položka značky zobrazovaná pouze na obrazovce a ve výkresu se nezobrazí.

  Viz Zobrazení čar rozsahu značek.

• Nulová hloubka: Zobrazí se jen prvky, které protíná čára řezu. (Není dostupné pro pohledy.)

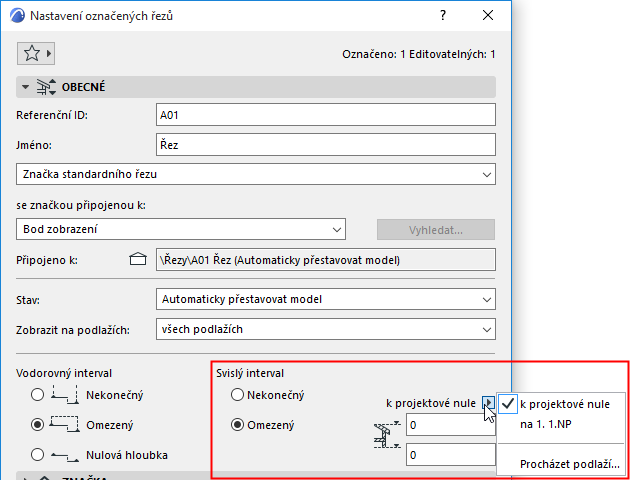

Svislý interval (pouze pro zdrojové značky)

Nastavte svislý rozsah modelu, který má být zobrazený v okně řezu/pohledu.

• Nekonečný: Projekt bude zobrazen v celé výšce.
• Omezený: Vyberte svislý rozsah zobrazení. Zadejte hodnoty omezení shora a zespoda. (Klikněte na černou šipku a vyberte referenční úroveň: k projektovému počátku nebo ke vybranému podlaží.)





Zobrazení modelu

Viz Zobrazení modelu (Body zobrazení).

Panel Značka

Nastavení čáry řezu (pouze řez)

• Vyberte typ čáry a tloušťku/barvu per pro čáru řezu a ID.
  Poznámka: Čára hloubky řezu (u řezů s omezeným vodorovným rozsahem) je pouze zobrazená značka, jejíž typ čáry a pero nastavíte v menu Volby > Pracovní prostředí > Volby zobrazení.





• Vyberte Průběžnou nebo Rozdělenou.
  • Rozdělená: Pomocí políček vpravo určete, které segmenty se mají zobrazit:
    • První segment
    • vnitřní segmenty v místech zalomení
    • Poslední segment
    • Délka: pro každý segment

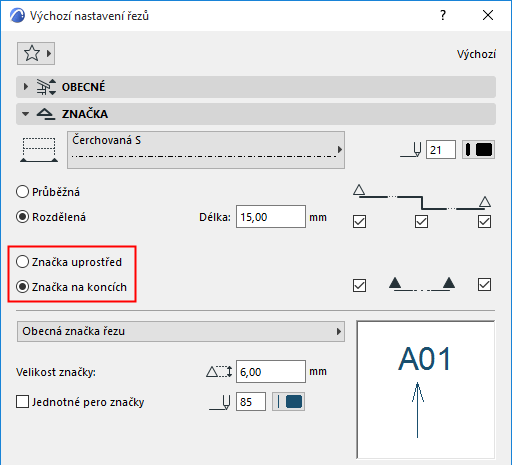

Typ a symbol značky

Vložte symboly doprostřed nebo na konce značky.

Zapněte nebo vypněte značky na jednom či obou koncích čáry řezu/pohledu.

Vybrat typ značky: V okně náhledu se zobrazí 2D symbol vybrané značky.

Nastavení rozměrů a pera značky.

Jednotné pero značky: Tuto volbu aktivujte, pokud chcete všechny části značky zobrazit jedním perem, bez ohledu na jakákoli další nastavená pera.

Panel Styl textu značky

Viz Styl textu .

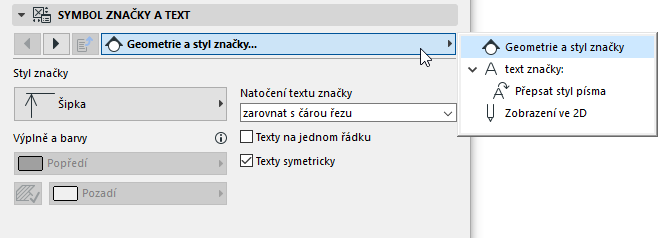

Panel Symbol a text značky

Na jednotlivých stránkách nastavení můžete upravit vzhled a obsah značky vybrané výše na panelu Značka.

Volby na stránce Geometrie a styl značky se liší dle značek načtených ve vaší knihovně.

Vaše úpravy nastavení se projeví v okně náhledu na panelu Značka.

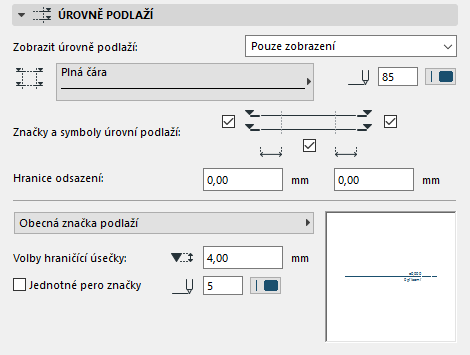

Panel Úrovně podlaží

Umožňuje nastavit čáry úrovní podlaží a jejich značky v daném zobrazení.

Zobrazit úrovně podlaží

• Pouze zobrazení: Čáry podlaží se zobrazí jen na obrazovce, ale ne na výstupu.
• Výkres a Výstup
• Nic

  Více informací naleznete v tématu Čáry úrovní podlaží.

Vyberte typ čáry a barvu pera pro čáry úrovní podlaží.

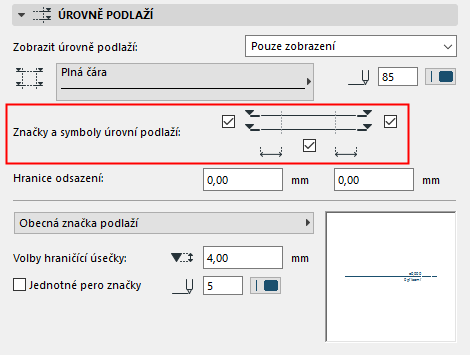

Zobrazení značek a čar úrovní podlaží

• Můžete zobrazit levé a/nebo pravé značky podlaží
• Čáry podlaží můžete zobrazit nebo skrýt
  Poznámka: Pokud jsou hodnoty odsazení značek podlaží nastaveny obě na nulu, nemůžete tuto volbu vypnout.

Příkazem v menu 3D Model > Editovat úrovně podlaží můžete upravit úrovně podlaží v aktivním okně.

Hranice odsazení: Zadejte hodnotu odsazení čáry úrovně podlaží za rozhraní řezu/pohledu.

Vybrat typ značky: V okně náhledu se zobrazí 2D symbol vybrané značky.

Nastavení rozměrů a pera značky.

Jednotné pero značky: Tuto volbu aktivujte, pokud chcete všechny části značky zobrazit jedním perem, bez ohledu na jakákoli další nastavená pera.

Panel Styl textu úrovní podlaží

Viz Styl textu .

Panel Symbol a text symbolu úrovní podlaží

Pomocí těchto voleb můžete nastavit zobrazení značek úrovní podlaží (nastavených na panelu Úrovně podlaží).

Panel Nástroj síť

Nastavte zobrazení prvků sítě v aktivním řezu/pohledu.

Zobrazit prvky sítě Touto volbou zapnete zobrazení prvků sítě.

Uspořádání zobrazených prvků sítě:

• Zobrazit prvky sítě podle podlaží Kliknutím na Vybrané upravíte množství zobrazených prvků sítě podle podlaží: klikněte na Vybraná podlaží a vyberte podlaží, ve kterých chcete, aby se prvky sítě zobrazily. (Je-li prvek na daném podlaží viditelný, je viditelný také v řezu/pohledu.)
• Zobrazit prvky sítě podle jména Kliknutím na Vybrané upravíte množství zobrazených prvků podle jména: klikněte na Vybrat prvky a vyberte jednotlivé prvky.
  Poznámka: Tato dvě kritéria filtrování jsou spojené příkazem "A": pokud nastavíte filtrování podle jména i podlaží, budou v řezu/pohledu zobrazeny pouze ty prvky, které splňují kritéria filtrování podle podlaží A podle jména.

Kóty: Můžete vložit kóty mezi jednotlivé čáry sítě. Zadejte svislé umístění řetězce této kóty a nastavte referenční úroveň.

Celková kóta: Můžete do aktuálního řezu/pohledu vložit celkovou kótu (mezi čárami sítě úplně nalevo a úplně napravo). Zadejte svislé umístění řetězce této kóty a nastavte referenční úroveň.

Tyto kóty použijí výchozí nastavení kót. Je-li do půdorysu vložena nová čára sítě, objeví se v řezu/pohledu a bude zahrnuta do řetězce kóty.

Automatiky uspořádat značku sítě při přesahu Automaticky přesune značku čáry sítě stranou, aby nedocházelo k překrytí jiné značky (pokud by k takové situaci mělo dojít).

Zobrazit prvky nepravoúhlé sítě: V řezu/pohledu jsou standardně zobrazeny pouze ty prvky sítě, které jsou v pravém úhlu na čáru řezu/pohledu a jsou umístěny v nastavené hloubce řezu/pohledu. (Ve výchozím nastavení nejsou zobrazeny žádné prvky sítě, které jsou v půdorysu zakřivené.)

Zaškrtnutím tohoto pole zobrazíte prvky sítě, které nejsou v pravém úhlu k čáře řezu/pohledu, ale řez/pohled v půdoryse protínají. Tyto prvky sítě budou zobrazeny v místě, ve kterém čáru řezu/pohledu protínají.
