Édition graphique des éléments MEP

Connexions de port plus rapides

Sur le plan 2D, le cheminement peut désormais démarrer à partir de n'importe quel port, même lorsque plusieurs ports sont situés directement les uns au-dessus des autres. Lorsque vous démarrez un cheminement depuis un tel dispositif, une infobulle affiche les détails du port et son altitude.

Vous pouvez désormais utiliser la touche tabulation pour parcourir tous les ports disponibles et sélectionner celui avec lequel vous souhaitez continuer : inutile de passer en 3D

Voir la vidéo : Gérer les connexions superposées

Placement intuitif des équipements en ligne

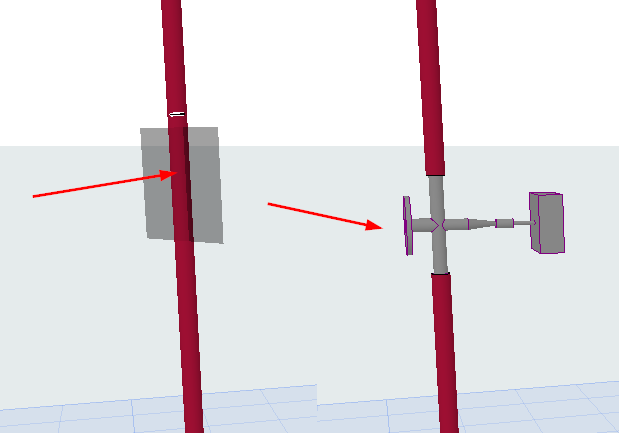

Figure 1. Vanne 3 voies : Choisir un tuyau et cliquer pour placer	Figure 2. Élément serpentin : choisir une gaine horizontale et cliquer pour placer

Édition graphique améliorée des éléments et cheminement MEP

Utilisez les nœuds de modification graphique pour ajuster les connexions et la géométrie des éléments : inutile de saisir des valeurs dans des dialogues.

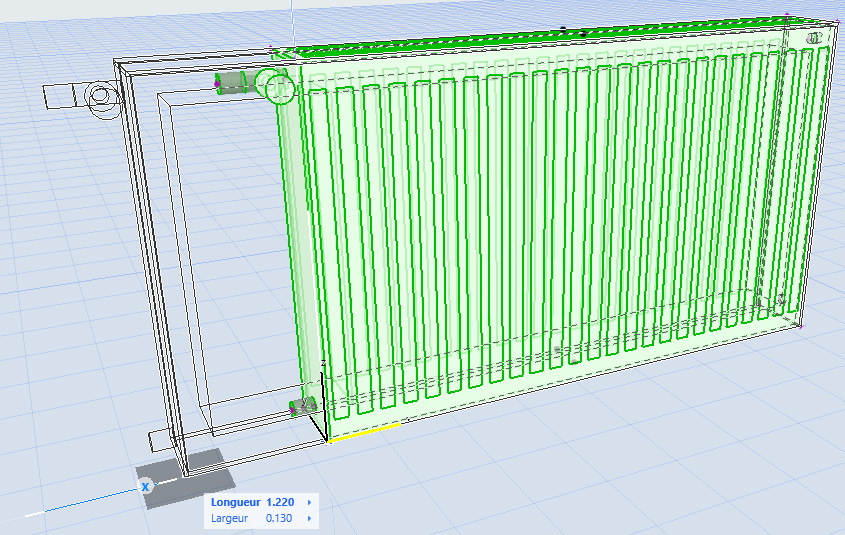

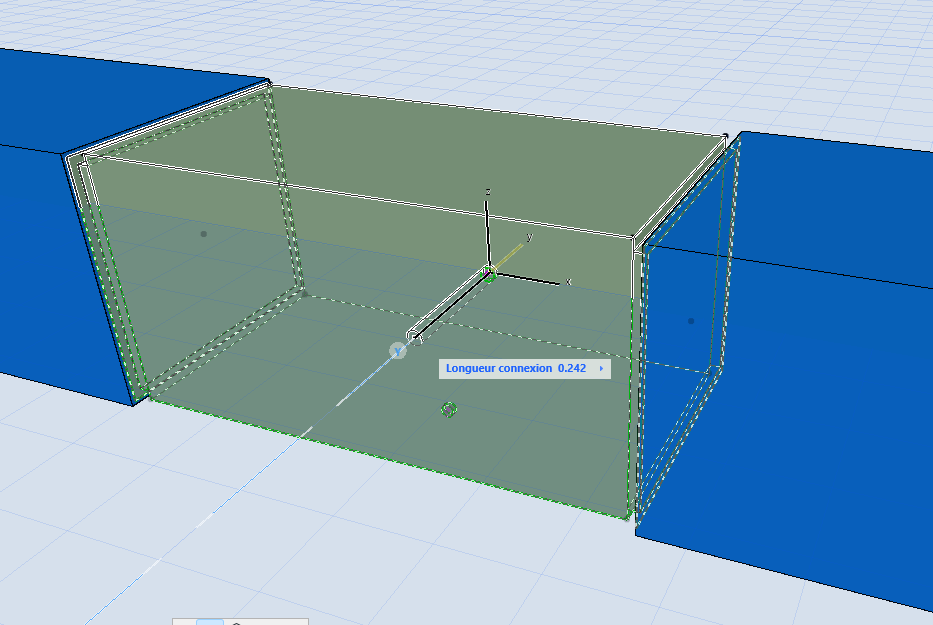

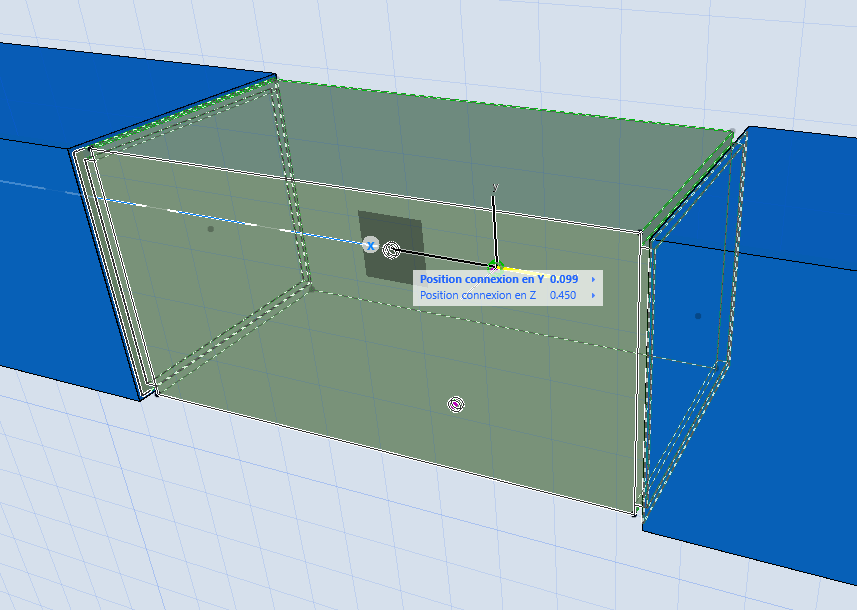

Figure 3. Repositionner les connexions	Figure 4. Définir longueur de connexion	Figure 5. Longueur, largeur, hauteur

Alignez un cheminement vertical (comme une gaine rectangulaire ou un chemin de câble) selon vos besoins : vous pouvez ensuite démarrer le cheminement horizontal depuis la nouvelle position.

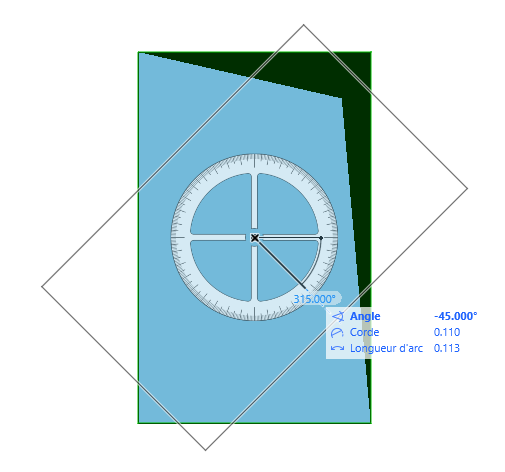

Figure 6. Faire pivoter un cheminement vertical

Voir la vidéo : Édition graphique améliorée
