Représentation schématique standardisée des systèmes MEP

MEP Designer 30 facilite la production d'une documentation MEP plus claire et plus précise, grâce à un affichage plus flexible des éléments sur les plans 2D.

  • La documentation symbolique est cohérente dans toutes les vues et prend en charge les nomenclatures automatiques et l'étiquetage

  • Utilisez des symboles schématiques qui représentent la fonction des éléments plutôt que leur géométrie

  • La documentation produite est conforme aux exigences de dépôt de dossier et de construction, prenant en charge les flux de travail de l'industrie et la conformité réglementaire

  • Si nécessaire, remplacez l'OVM pour l'affichage individuel d’un élément

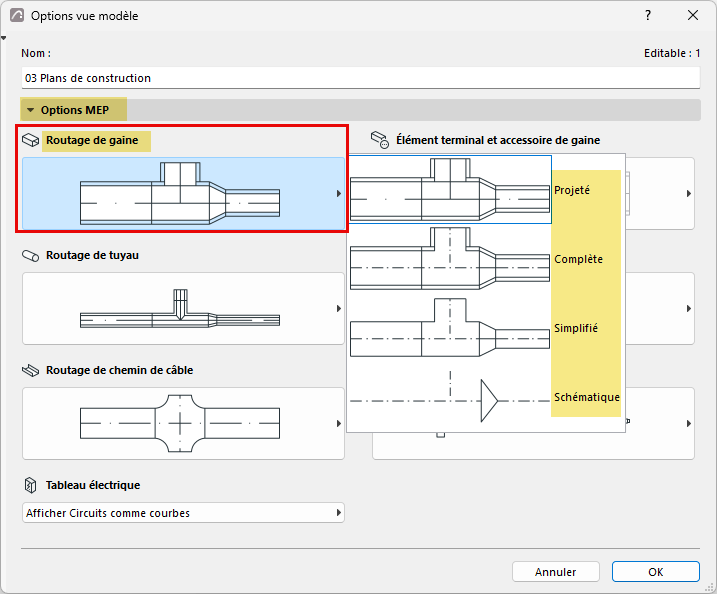

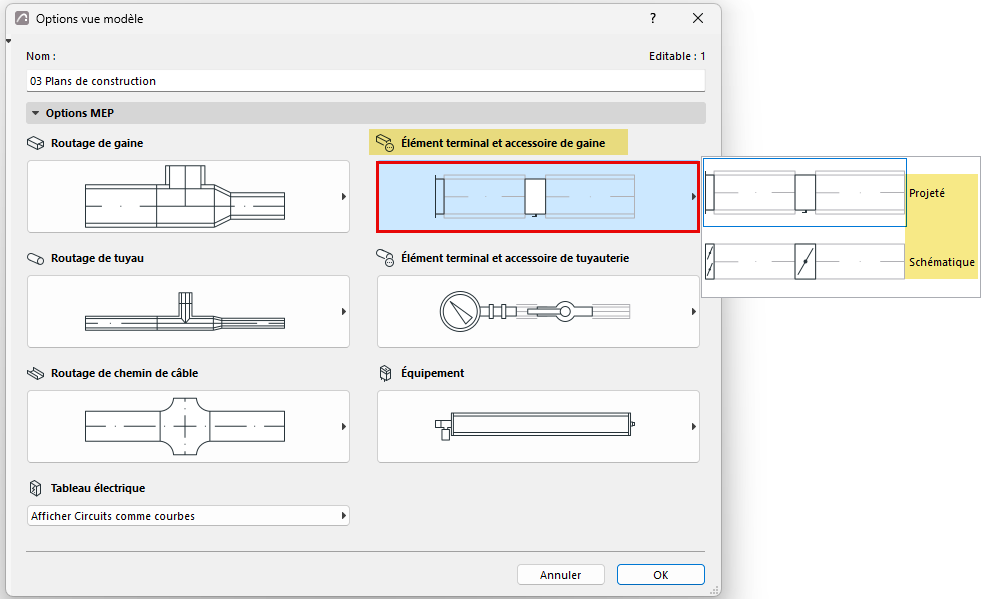

Changez facilement l'affichage des cheminements MEP et de chaque type d'élément grâce aux options vue modèle. Utilisez projeté, complet (avec isolation), simplifié (sans isolation) ou schématique
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Affichage projeté Simplifié (sans isolation) Schématique

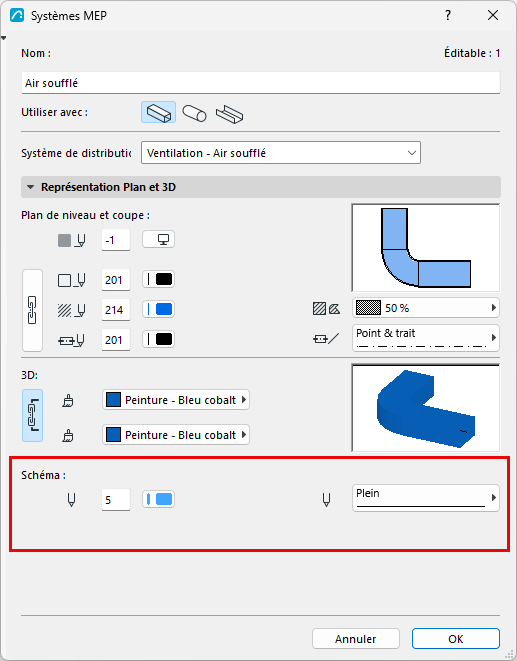

Avec l'affichage schématique, définissez les couleurs de ligne par système à l'aide du dialogue des systèmes MEP.

Voir la vidéo: Plan d’étage MEP schématique
