Voûte simple par extrusion : Parallèle au Plan

Utilisez cette méthode pour placer un profil de coque en forme de voûte et pour l'extruder ensuite graphiquement.

Le profil de la coque est toujours un demi-cercle (une voûte). (Vous pouvez éditer le profil ultérieurement.)

1. Activez l'outil Coque et choisissez l'option géométrique Par extrusion et la méthode de saisie simple.





   Sur le Plan ou dans la Fenêtre 3D :

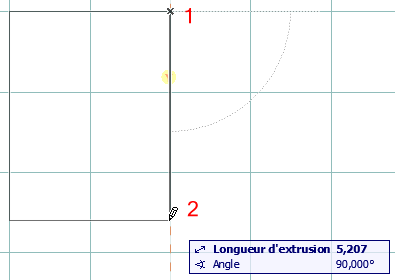

2. Cliquez deux fois pour définir la longueur d'extrusion de la coque.
3. Cliquez une troisième fois pour définir la largeur du profil de la coque.
4. La coque est terminée.
