Coque par révolution : Saisie simple



Sur le Plan ou dans la Fenêtre 3D :

  1. Activez l'outil Coque et choisissez l'option géométrique Par révolution et la méthode de saisie simple.

  2. Cliquez pour définir l'axe de la coque et le centre du dôme. (L'axe initialement placé est toujours vertical, mais vous pouvez éditer son inclinaison ultérieurement.)
  3. Faites glisser le curseur pour définir la dimension de la coque. Cliquez à l'endroit où vous souhaitez commencer la révolution autour de l'axe.

  4. Faites glisser le curseur et cliquez pour fermer l'angle de révolution.

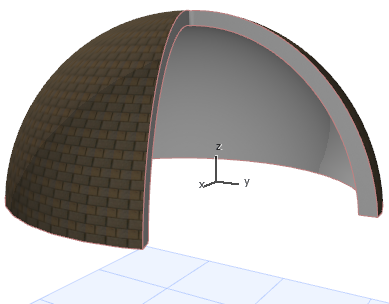

  5. Visionnez le résultat en 3D.
