Coque par extrusion : Toit ondulé

1. Activez l'outil Coque et choisissez l'option géométrique Par extrusion et la méthode détaillée de saisie.

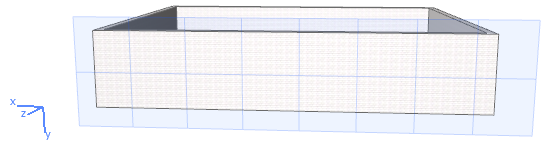

2. Dans la Fenêtre 3D, cliquez sur une surface ou sur trois points pour définir le plan de saisie sur lequel vous allez dessinez le profil.

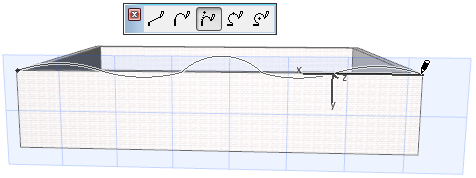

3. Dessinez le profil dessiné qui est dans le cas présent une ligne ondulée, en utilisant les options habituelles de la palette contextuelle. Cliquez pour terminer.

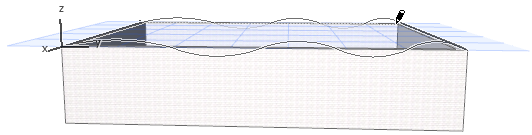

4. Ensuite, extrudez le profil : étendez-le vers l'arrière jusqu'au mur arrière et cliquez à nouveau pour le placer. Vérifiez le résultat.

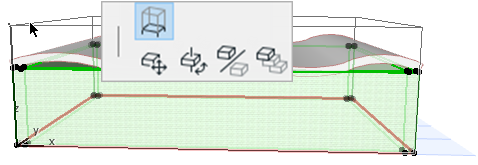

5. Elevez l'altitude du mur jusqu'à ce qu'il intersecte la coque pour pouvoir raccorder le mur à la coque.

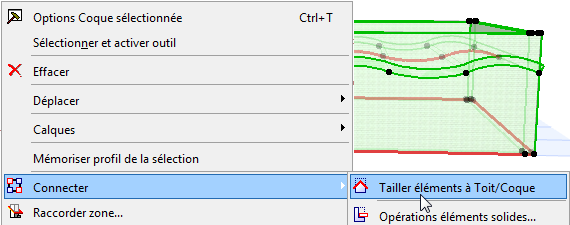

6. Sélectionnez le mur et la coque que vous voulez raccorder. Dans le menu contextuel, choisissez la commande Connecter > Raccorder éléments à toit/coque (également disponible dans la barre d’outils Standard).





   Pour d'autres informations sur les connexions de coque, voir Raccorder des éléments à un toit ou à une coque.

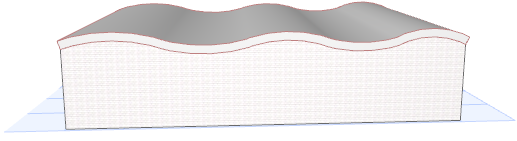

Vérifiez le résultat.
