Options d'édition pour coques par révolution

Sélectionnez l'axe ou le profil de la coque par révolution. Une des extrémités de l'axe est distinguée par un point chaud plus grand : il représente la hauteur de base de la coque.

  • Editer angle de révolution

Cliquez n'importe où sur le profil de la coque sélectionnée pour accéder à cette commande de la palette contextuelle. Choisissez Editer angle de révolution.





Pour obtenir les deux commandes suivantes de la palette contextuelle, cliquez à l'extrémité de l'axe de révolution.

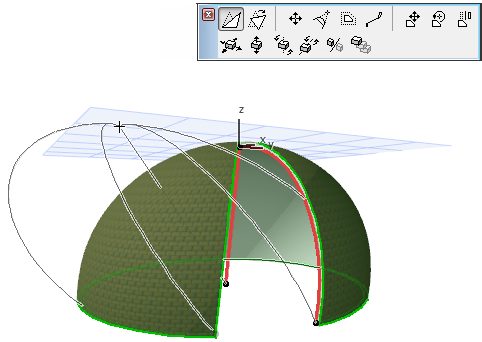

  • Déformer axe


  • Incliner axe



Voir la vidéo

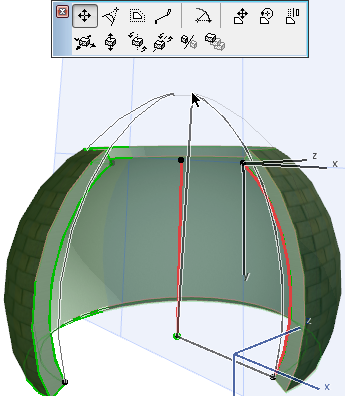

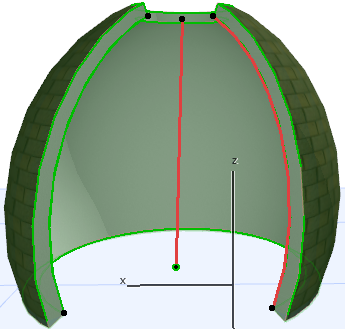

  • Déplacer noeud de profil

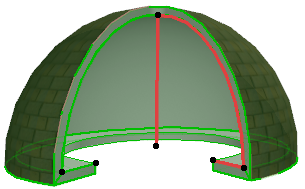

  • Continuer profil




  • Rotation du profil

Choisissez la commande Rotation du profil dans la palette contextuelle. Puis cliquez sur un point et dessinez un axe de rotation (comme vous le feriez pour la rotation d'autres éléments). Cliquez pour terminer la rotation.

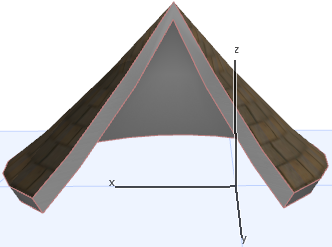

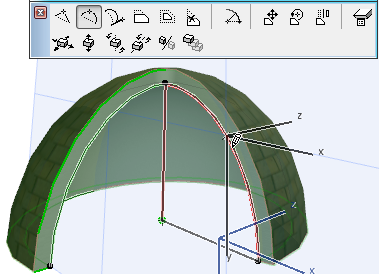

  • Courber arête

Cliquez n'importe où sur le profil de la coque pour accéder à cette commande de la palette contextuelle.
