Créer un maillage

Il est possible de créer de nouveaux Maillages dans les fenêtres Plan et 3D.

Voir aussi Données du géomètre (.xyz).

Quatre options sont disponibles pour les Maillages dans la Zone informations. Vous pouvez créer un Maillage de forme polygonal, rectangulaire et rectangulaire orienté, ou alors un Maillage à pente régulière.

Dans tous les cas, vous dessinerez un polygone de maillage à l'altitude du plan de référence de maillage défini au préalable dans le dialogue Options Maillage.

• Les options de géométrie de Maillage polygonale, rectangulaire et de rectangle orienté fonctionnent de la même manière que pour l'outil Dalle.
• La méthode Maillage à pente régulière vous permet de créer des maillages réguliers avec des surfaces planes.

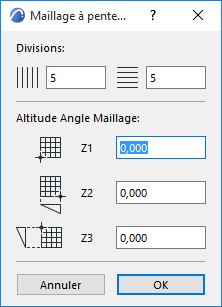

  Après avoir défini le contour rectangulaire du maillage, le dialogue Maillage à pente régulière s’affiche automatiquement.





  • Divisions : Dans la première partie du dialogue, définissez le nombre de divisions selon les deux axes de coordonnées.
  • Altitude Angle Maillage : Régler les valeurs d'altitude de trois angles du maillage ; le quatrième est généré automatiquement.

SI nécessaire, sélectionnez le maillage et éditez ses points, ajoutez de nouveaux points ou créez un trou.

Sujets liés :

Editer l'altitude d'un point de maillage

Ajouter de nouveaux points au Maillage

Créer une trou dans un maillage
