Affichage des zones en Coupe

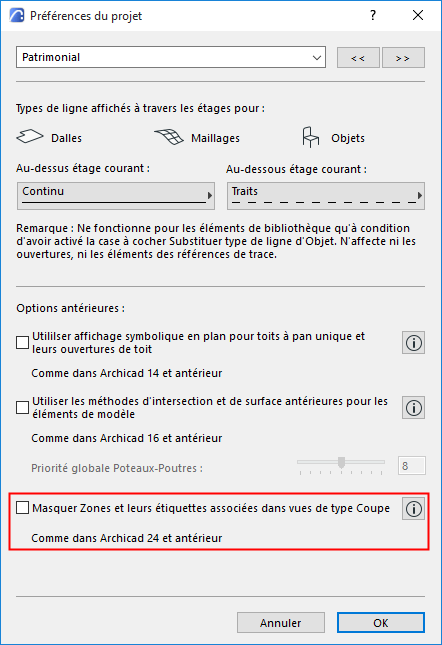

Pour une mise jour logique dans l'affichage de la zone : Assurez-vous que la case à cocher Options > Préférences du projet > Version antérieure est inactive.

En ouvrant un projet commencé dans Archicad 25 ou antérieur, cette case à cocher est active par défaut.



Affichage par défaut des zones



Affichage coupé en Coupe

Affichage non coupé en Coupe

Plan (Symbolique)

Couleur de catégorie

Couleur de catégorie

Coupe/Façade/Elévation intérieure

Couleur de catégorie

Surface

Document 3D

Couleur de catégorie

Surface

Fenêtre 3D + Coupe 3D

Surface

Surface

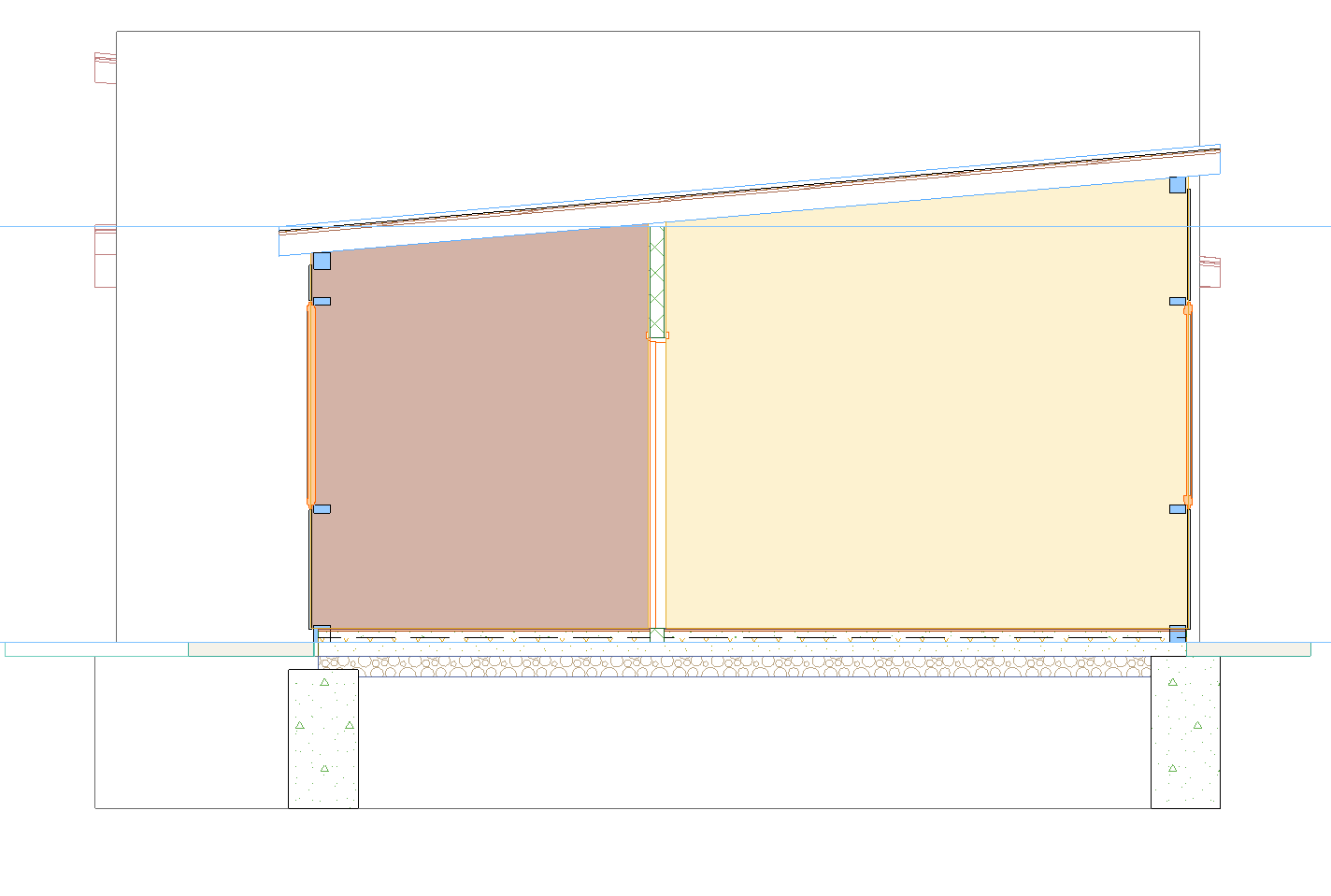

Figure 1. Coupe - défaut coupé (couleur de Catégorie)

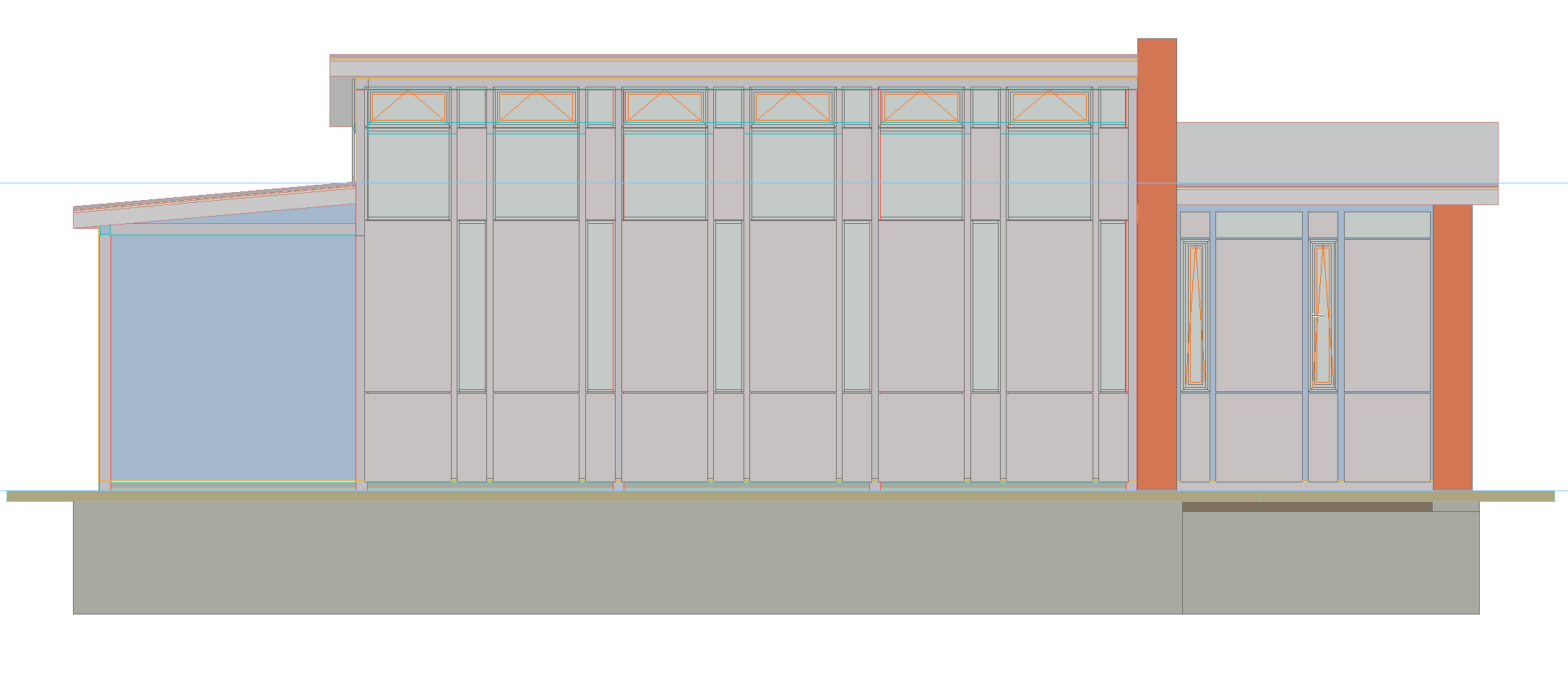

Figure 2. Façade - défaut non coupé (Surface)

Définir la transparence des zones coupées en Coupe

Si vous affichez une zone coupée en Coupe, vous pouvez la rendre entièrement transparente en donnant une valeur d'au moins 50 à son paramètre de transmittance de surface.

Si la valeur du paramètre de transmittance est de 49 ou inférieure, la zone sera opaque.

Dans les zones transparentes, les contours des objets sont affichés, mais leurs couleurs ne sont pas affectées.

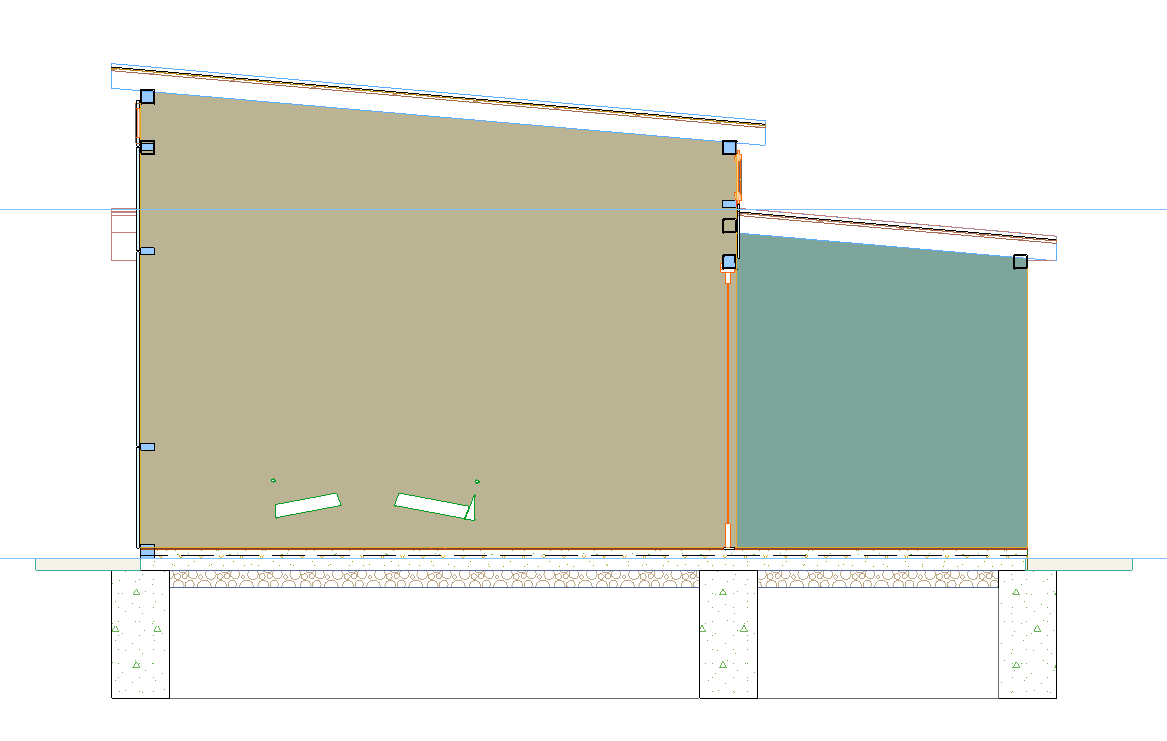

Figure 3. Zone opaque (valeur de transmittance inférieure à 50)

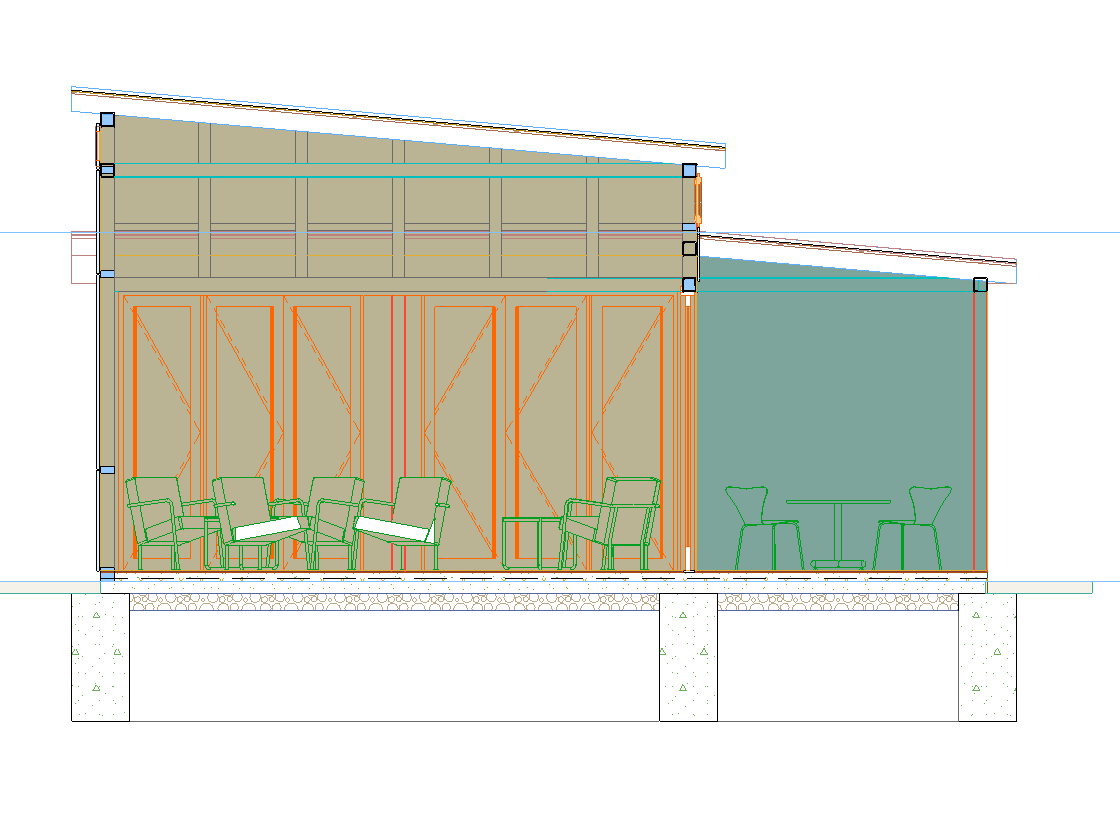

Figure 4. Zone transparente (valeur de transmittance supérieure à 50)

Définir la transparence des zones non coupées

Si vous affichez une zone non coupée (par ex. dans une Façade ou vue 3D), vous pouvez ajuster sa transparence en utilisant le paramètre transmittance de surface.

Toute valeur supérieure à 0 rend la zone transparente, mais le degré de transparence dépend de la valeur de transmittance (plus cette valeur est grande, plus la zone est transparente).

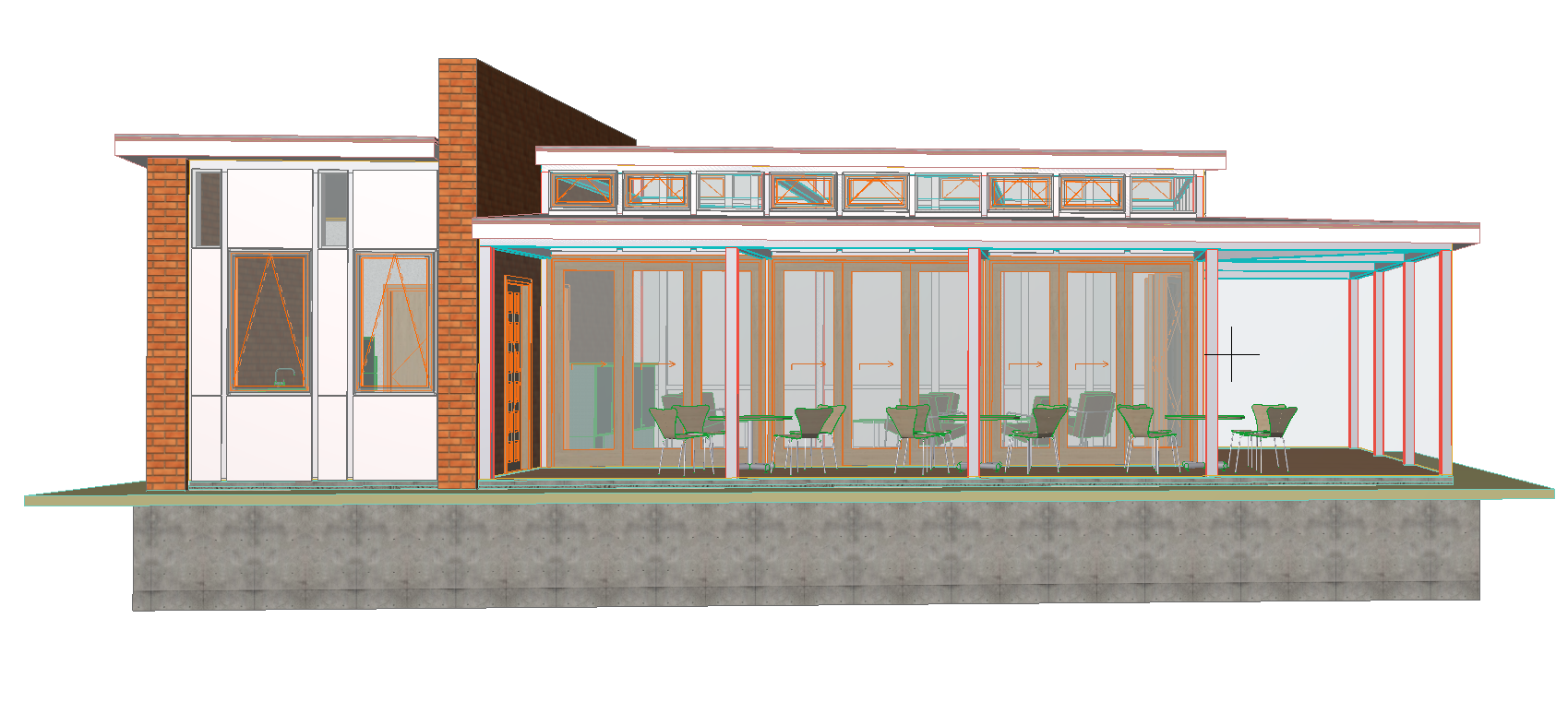

Figure 5. Zones non coupées - valeur de transmittance de surface haute

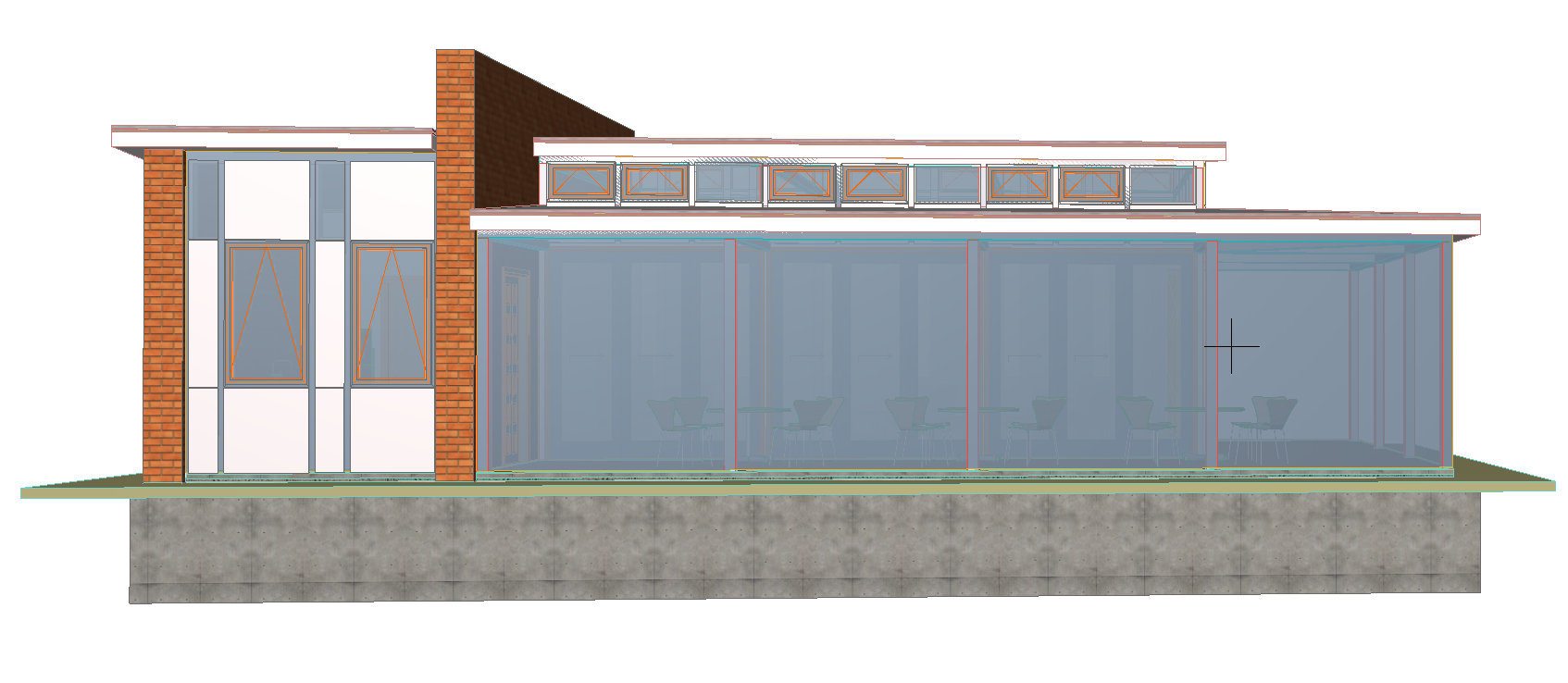

Figure 6. Zones non coupées - valeur de transmittance de surface basse

Définir la transmittance de surface d'une zone

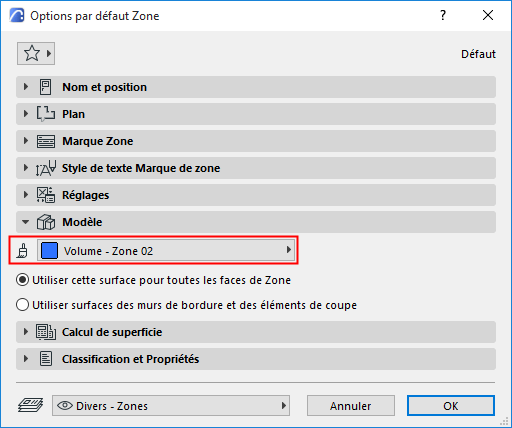

  1. Sélectionnez la zone et ouvrez le dialogue Options Zone
  2. Dans le volet Modèle, vérifiez le nom de la Surface.

  3. Choisissez Options > Attributs élément > Surfaces pour ajuster son degré de transmittance :


Sujet lié

Edition le polygone de la zone
