Créer un mur-rideau sur le Plan

  1. Activez l'outil Mur-rideau.

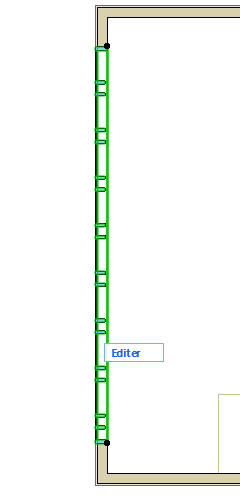

  2. Choisissez l'option de géométrie Polyligne - Simple dans la Zone Informations.

  3. Dessinez une ligne de référence qui représente la longueur du mur-rideau.
    Remarque : Si votre calepinage possède un motif de grille à taille fixe, le retour visuel fantôme et le point d'attraction en forme de crayon indiqueront l'endroit où le segment de motif suivant se terminera.


  4. Cliquez pour terminer la ligne de référence.

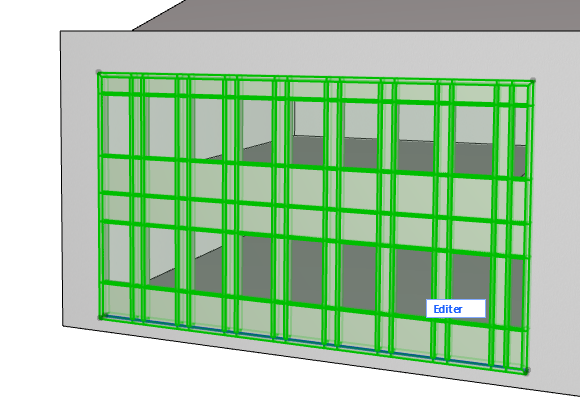

  5. Vérifiez le résultat dans la Fenêtre 3D.



Mur-rideau chaîné

Utilise l'option géométrique Chaîné pour créer un mur-rideau de plusieurs segments. La ligne de référence est une polyligne.


  • Pour chaque segment, vous pouvez définir son propre calepinage avec un motif distinct - en mode d'édition.
  • Une ossature est toujours placée là où deux segments adjacents se rejoignent. Ces ossatures-ci ne peuvent être supprimées. (Si vous le souhaitez, vous pouvez les rendre invisibles en les sélectionnant en mode édition et en ajustant leur type dans le dialogue Options Ossature.)
