Affichage du percement en 3D

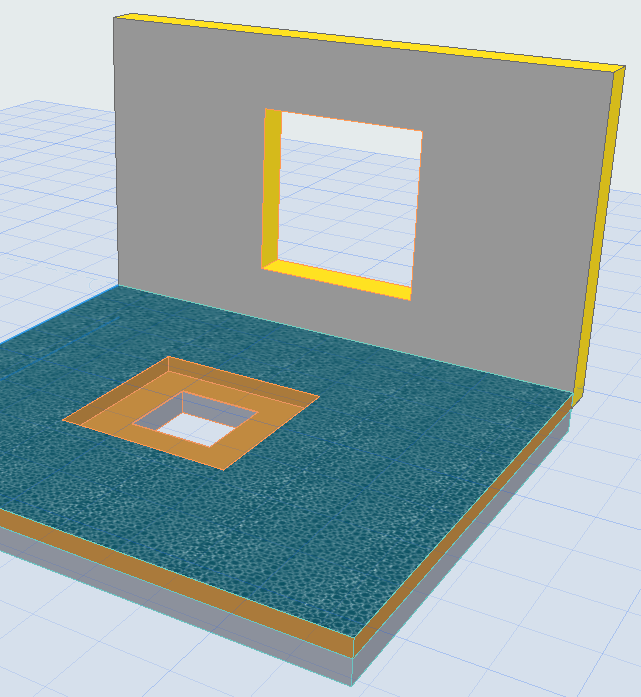

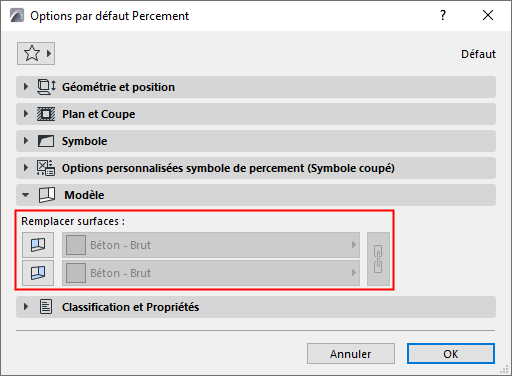

Par défaut : le percement affiche la surface de l'élément hôte, sans aucun remplacement.

Remplacement des surfaces de percement

Si nécessaire, vous pouvez appliquer une surface différente à l'extrusion et/ou aux extrémités du percement.

Extrusion: Les côtés du corps du percement, où il traverse les éléments hôtes
Extrémités: une ou deux extrémités d'un corps de percement limité, où il rencontre l'élément hôte mais ne le traverse pas (par exemple une niche ou un renfoncement).

Sélectionnez le percement.
Ouvrez le contrôle Remplacer surfaces
- dans la Zone informations, ou
- dans le volet Modèle des Options Percement
Activez commande pour la surface des extrémités et/ou la surface de l'extrusion
Dans le contrôle déroulant, choisissez la surface souhaitée.
Remarque : Cliquez sur l'icône Chaîne ("Lier surfaces") pour appliquer la même surface aux extrémités et à l'extrusion.

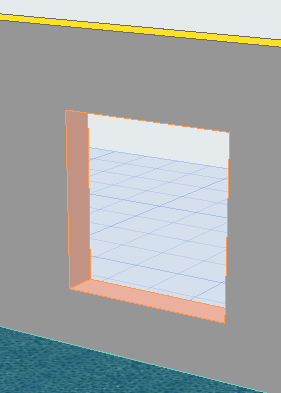

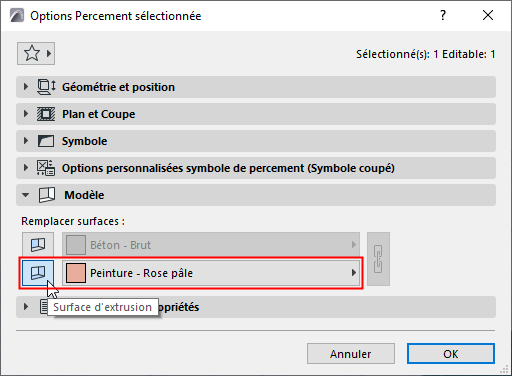

Remplacement des surfaces de percement - extrusion

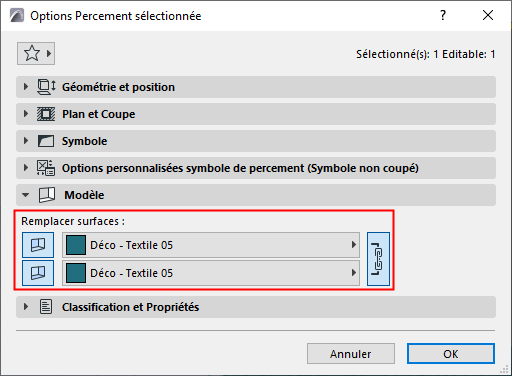

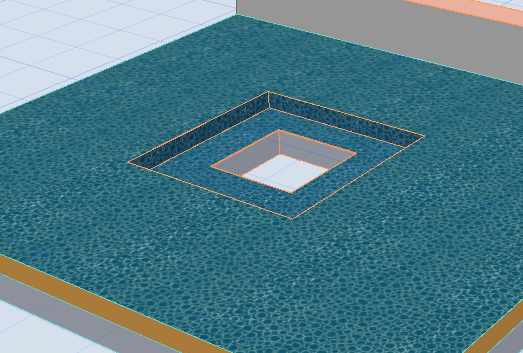

Remplacement des surfaces de percement - extrusion et extrémité
