Poteau ou segment effilé

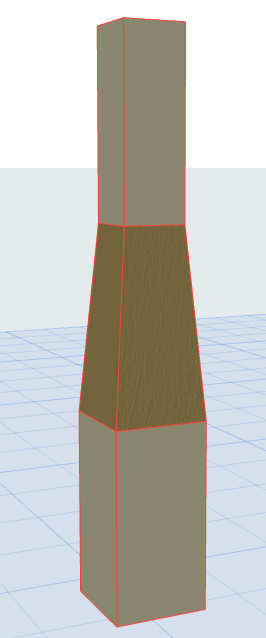

Vous pouvez soit créer un poteau effilé, soit effiler un seul segment d'un poteau.

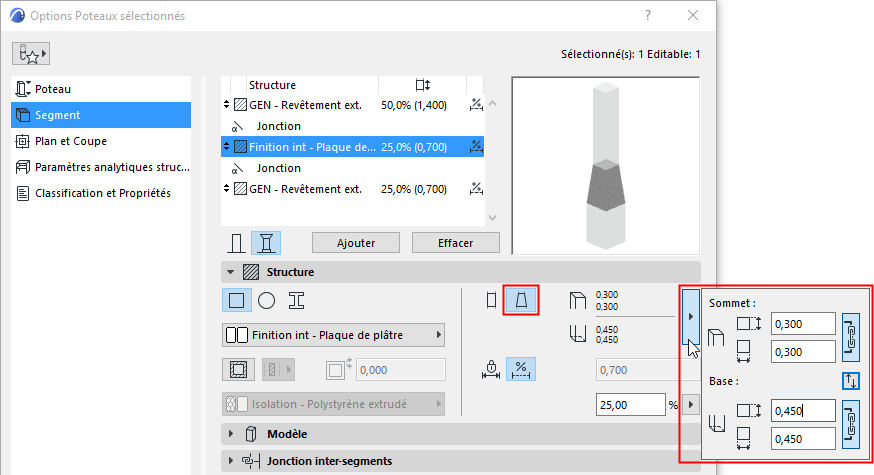

Allez à la page Segment du dialogue Options Poteau. (Dans le cas d'un poteau à segments multiples, sélectionnez le segment à effiler.)

Dans le volet Structure, choisissez Géométrie effilée.
Utilisez le contrôle déroulant pour définir les dimenension de la coupe transversale du poteau (ou segment) effilé à son sommet et à sa base.
- Utilisez l'icône chaîne pour définir des dimensions de hauteur ou de largeur égales
- Utilisez le bouton flèche pour inverser la direction de l'intertie variable
