Exemple : Créer Profil personnalisé d'ossature ou de capotage pour murs-rideaux

Supposons que vous souhaitiez personnaliser le profil d'une ossature de mur-rideau ou ajouter un capotage personnalisé. Procédez comme ceci :

  1. Avec des éléments de construction Archicad, dessinez l'ossature du mur-rideau personnalisé sur le Plan ou dans la Fenêtre 3D.

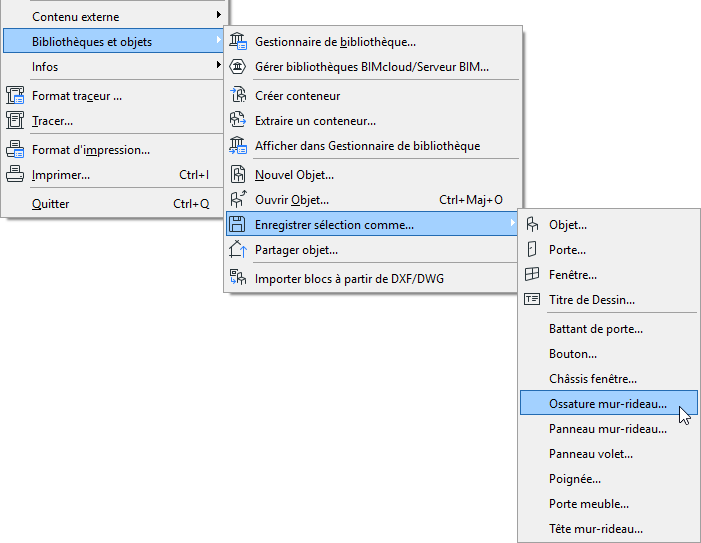

  2. Sélectionnez les éléments dessinés et choisissez la commande Fichier > Bibliothèques et Objets > Enregistrer sélection comme > Ossature de mur-rideau.

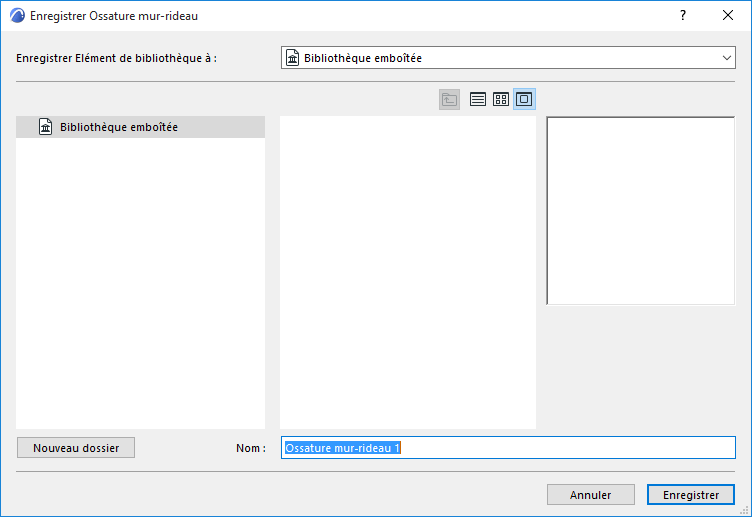

  3. Le dialogue Enregistrer Ossature de mur-rideau s'ouvre.

  4. Spécifiez le nom du nouvel élément de bibliothèque et choisissez le dossier dans lequel vous souhaitez l'enregistrer :
    • dans la Bibliothèque emboîtée (choix par défaut. Il est recommandé d'enregistrer vos objets personnalisés, spécifiques au projet dans la Bibliothèque emboîtée.)
    • dans une bibliothèque externe qui a été ajoutée au projet
      Remarque : Vous devez réserver la Bibliothèque BIMcloud avant d'y enregistrer un objet
    • rechercher une bibliothèque liée

      Cliquez sur Nouveau dossier pour en créer un nouveau à l'intérieur du dossier de bibliothèque sélectionné.

  5. Sélectionnez le mur-rideau dont vous voulez personnaliser l'ossature.

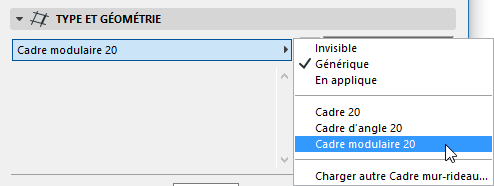

  6. Dans le dialogue Options Mur-rideau sélectionné (“Montant” ou “Traverse”), choisissez Ossature modulaire.

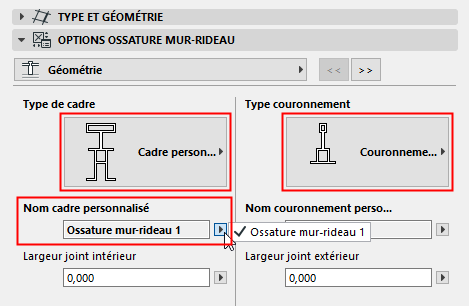

  7. Sur le volet Options Ossature mur-rideau, sélectionnez “Ossature personnalisée” et/ou “Profil de capotage personnalisé” dans les menus déroulants de Type.


Vos éléments de bibliothèque personnalisés enregistrés sont listés dans les menus déroulants en-dessous.

Cliquez sur OK pour remplacer les ossatures sélectionnées par les composants personnalisés.
