Hauteur appui/seuil utilisant épaisseur chape

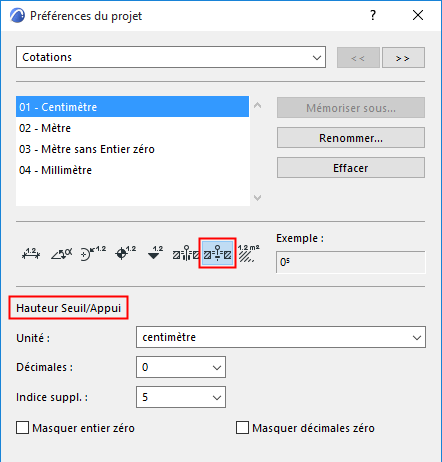

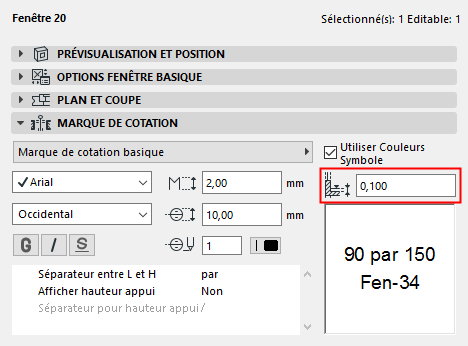

Utilisez le champ Epaisseur Chape du volet Marque de Cotation du dialogue Options Porte/Fenêtre (ou dans la Zone Informations) pour procéder au réglage fin de l'affichage de la hauteur d'appui, si le niveau du sol tient compte de la moquette ou du parquet ou que la base du mur ne se trouve pas au niveau du sol.
La hauteur d’un seuil de porte ou de l'appui d’une fenêtre est mesuré à partir de la base du mur (ou d'un niveau d'étage donné, tel que défini dans le volet prévisualisation et position). Toutefois, si vous voulez que l'affichage de cette valeur dans la marque reflète le niveau véritable du sol, saisissez cette épaisseur additionnelle dans le champ Epaisseur Chape.
Le programme continuera de mesurer la valeur de l'appui à partir de la base du mur, mais la marque de porte/fenêtre affichera toujours une valeur de hauteur d'appui qui soustrait l'épaisseur de la chape de la valeur d'appui saisie.

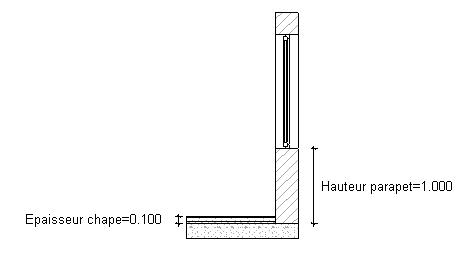

Supposons, par exemple, que la base du mur se situe à -100 mm sous le niveau du sol (l'épaisseur de la chape étant de 100 mm). La hauteur de l'appui de fenêtre est de 1000 mm, mais la Hauteur appui/seuil effectivement utilisée dans la documentation de construction est réellement de 900 mm à compter du sol. Ceci fait que la hauteur de l'appui de la fenêtre affichée dans la marque sur le plan affichera 900 mm.

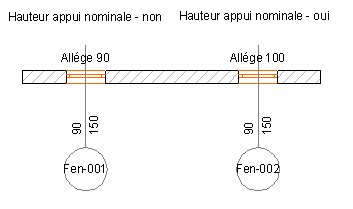

Certaines marques ont une case à cocher pour afficher la Hauteur d'appui nominale (la valeur d'appui affichée ne tient pas compte de l'épaisseur de la chape). L'illustration ci-dessous affiche l'effet obtenu en décochant ou cochant cette case.
