Créer des fermes en Coupe/Façade/Elévation Intérieure

Vous pouvez créer une ferme dans une fenêtre de coupe/façade/élévation intérieure :

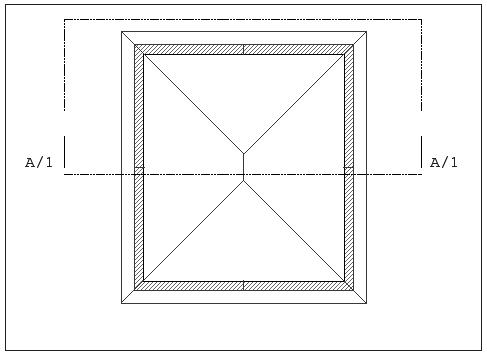

1. Dessinez un toit sur le Plan et ajoutez une ligne de coupe.





2. Ouvrez la fenêtre de Coupe/Façade/Elévation Intérieure correspondante.

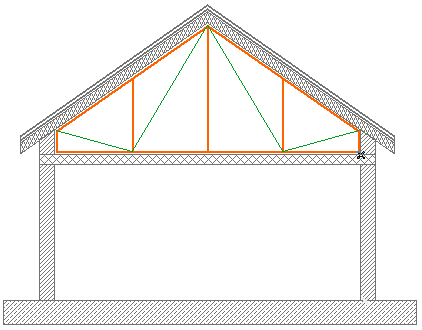

3. Adaptez le cadre de la ferme à la toiture. Dessinez le contour avec des lignes, comme vous le feriez sur le plan.





4. Sélectionnez les éléments du cadre, puis choisissez la commande Créer Ferme dans le menu hiérarchique TrussMaker. (Dessin > Extras Dessin > TrussMaker)
5. Définissez les réglages souhaités dans le dialogue Options TrussMaker, puis enregistrez l’objet.

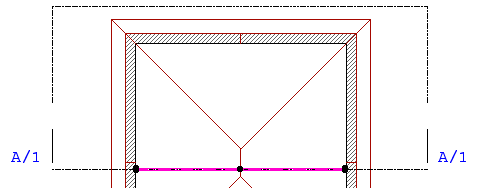

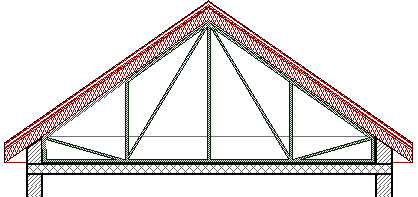

   Un message apparaît pour vous informer que le nouvel objet ferme a été placé dans le plan d’étage. La ferme est placée sur la même ligne que la ligne de Coupe et apparaîtra donc dans la fenêtre de Coupe/Façade/Elévation Intérieure comme un élément dont le bord sera coupé.

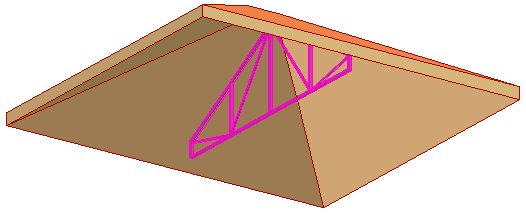

6. Affichez la nouvelle ferme et le toit en 3D ou dans une autre fenêtre de coupe.
