Exemple d'opération solide

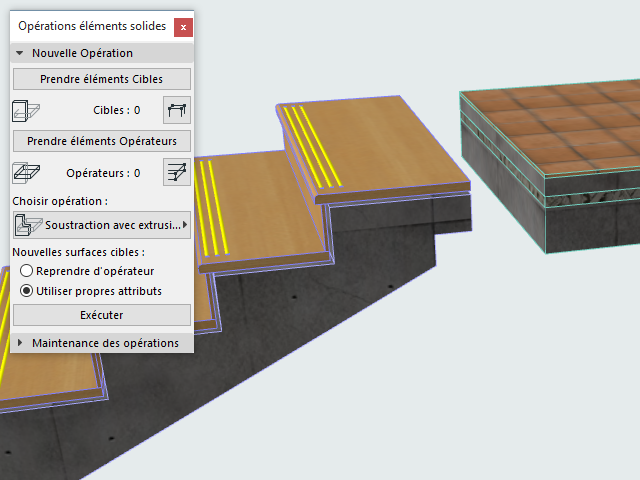

Dans cet exemple, nous allons connecter un escalier à une dalle.

1. Ouvrez le dialogue avec la commande Dessin > Opérations éléments solides (également disponible dans le menu contextuel d'un élément sélectionné).

   Pour en savoir davantage sur ces contrôles, voir Palette Opérations d'éléments solides.

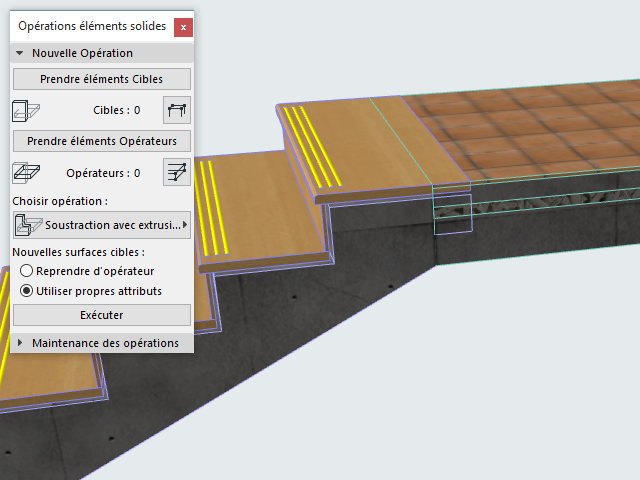

2. Faites entrer en collision les deux éléments.

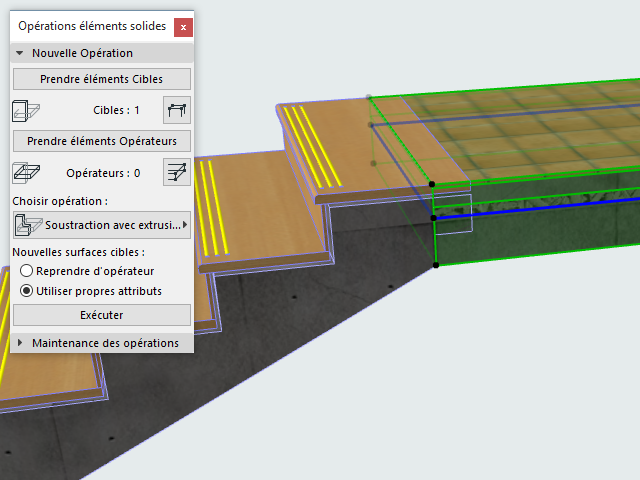

3. Sélectionnez l'élément cible : la dalle.
4. Cliquez sur Prendre éléments cibles.





5. Désélectionnez la dalle.
6. Sélectionnez l'élément opérateur : l'escalier.
7. Cliquez sur Prendre éléments opérateurs.

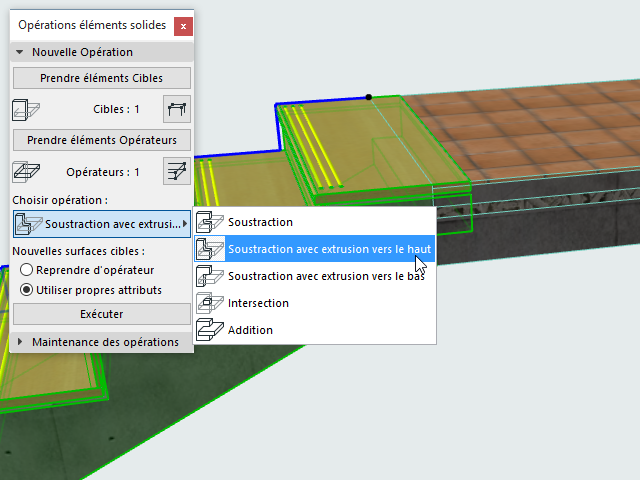

8. Choisissez un type d'opération : Soustraction avec extrusion vers le haut.

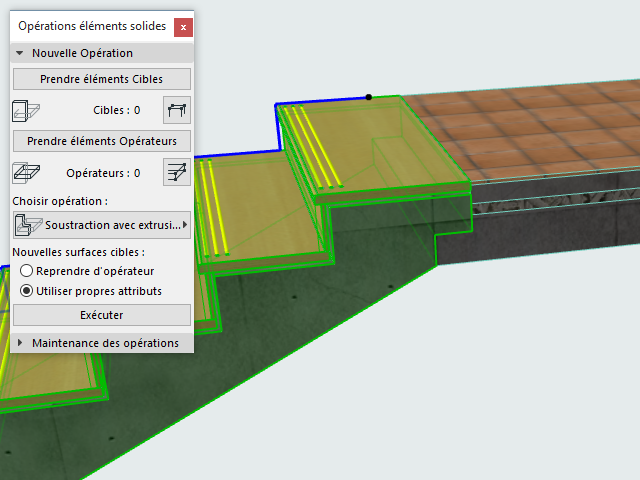

9. Cliquez sur Exécuter. L'opération d'élément solide est finie.
10. Visionnez le résultat en 3D.

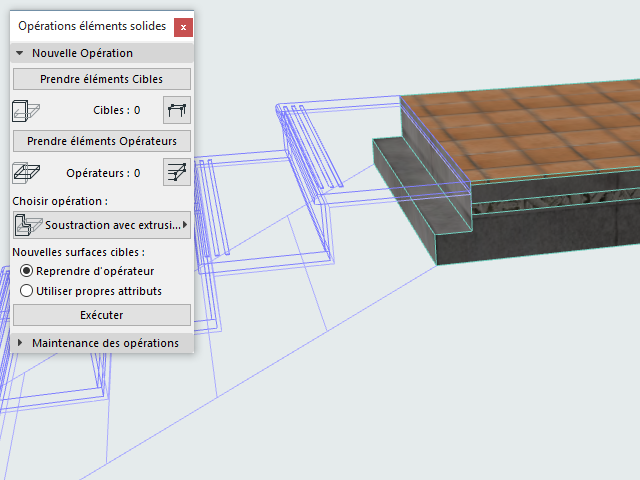

L'escalier affiché en mode filaire :
