Affichage des poteaux sur le Plan et Coupe

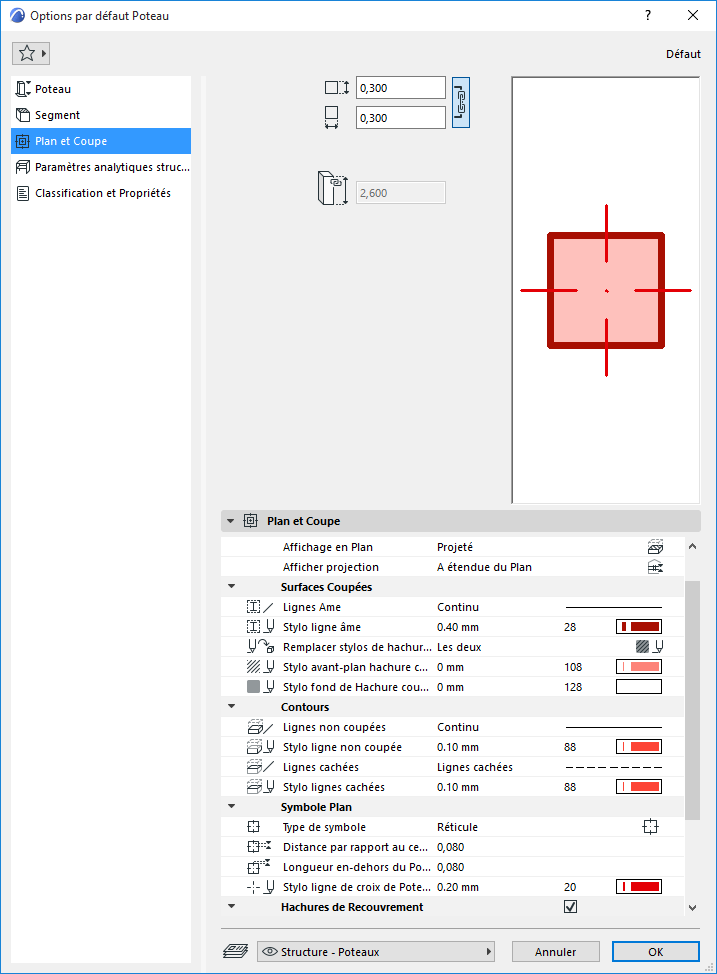

Allez à la page Plan et Coupe du dialogue Options Poteau.



Voir Affichage des éléments sur le Plan et la Coupe.

Lignes cachées

Définissez les attributs de Lignes cachées. Les lignes cachées sont utilisées pour les poteaux sous les dalles, si cette option est activée dans le dialogue Options vue modèle.

Voir Options vue modèle pour éléments de construction.

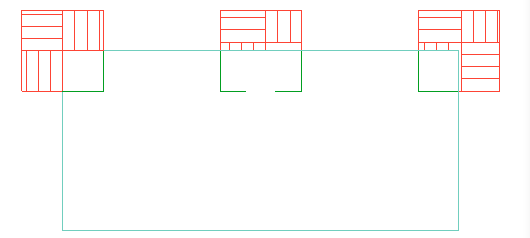

Figure 1. Poteau sous Dalle : Utiliser Lignes cachées

Symbole Plan

Type de symbole : Simple, Barre, X ou Réticule

Remarque : Pour les poteaux à profil, seuls les symboles simples et réticules sont disponibles. Le réticule symbolise l'axe du poteau et tourne avec la coupe transversale du poteau.

Réticule possède deux réglages supplémentaires : Distance par rapport au centre et Longueur en-dehors du Poteau

Bien que les réticules soient un symbole graphique et qu'ils ne fassent pas partie du modèle, ils est possible de les redimensionner avec le poteau en changeant d'échelle du dessin.

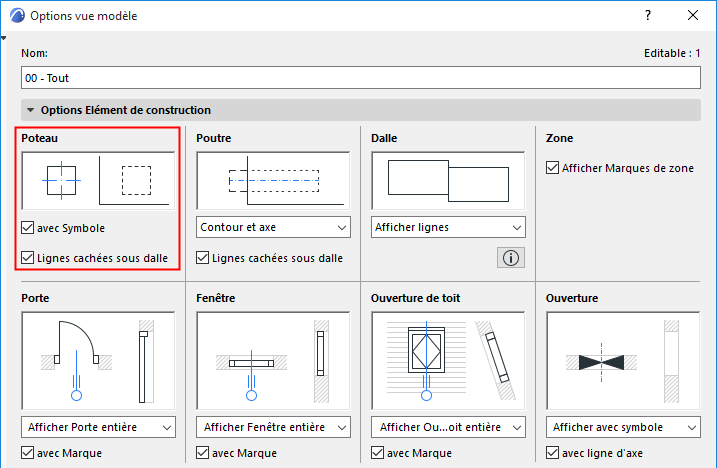

Activez ou désactivez l'affichage des symboles de poteau en plan par vues dans le dialogue Documentation > Vue modèle > Options vue modèle.



Hachures de recouvrement

Voir Associer une Hachure de recouvrement.

Figure 2. Poteaux avec hachures de recouvrement
Figure 3. Poteau incliné avec hachure de recouvrement (Orientation :
