Courber une poutre verticalement

Dans la Fenêtre 3D ou Coupe/Façade :

  1. Sélectionnez une poutre

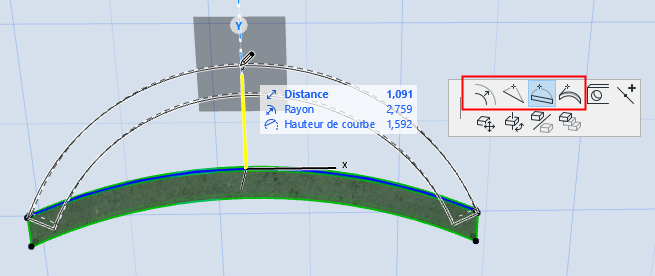

  2. Utilisez les commandes de la palette contextuelle pour courber l'arête verticalement ou pour éditer sa tangente.


La courbe verticale d'une poutre ne peut être recourbée vers elle-même.

Une poutre ne peut être courbée verticalement et horizontalement à la fois.

  • Pour une poutre droite : la hauteur de la courbe ne peut être supérieure au rayon de la courbe.
  • Pour une poutre inclinée : les extrémités de départ et de fin de l'arc ne peuvent être inférieures à l'origine de l'arc

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Pour une poutre courbée verticalement, la commande Etirement radial est également disponible :

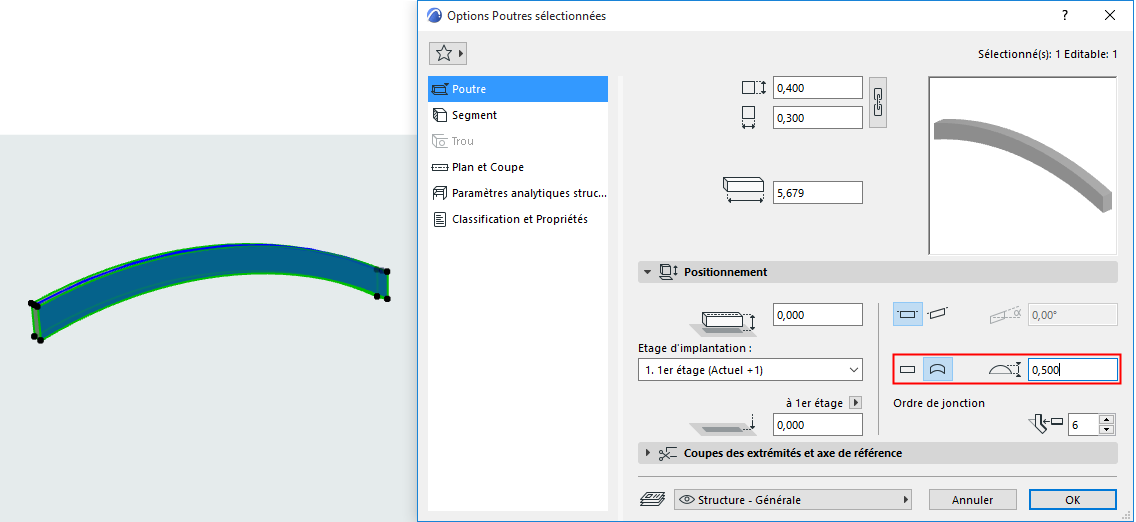

Dans le dialogue Options Poutre ou dans la Zone Informations : Cliquez sur l'icône Courber et définissez la corde/la hauteur de l'arc.

  • Une valeur négative est permise

  • Si la poutre était courbée horizontalement au départ, cliquer sur l'icône Courbe va associer une courbe verticale à la poutre et éliminer sa courbure horizontale.

Sujet lié :

Poutre courbe horizontale
