Appliquer Profil à élément

Les Profils sont disponibles pour les murs, les poteaux, les poutres, les composants de garde-corps et les éléments de bibliothèque.

Remarque : Les profils d'élément de bibliothèque ne sont disponibles que pour les éléments GDL qui incluent l'option de sélection de profil, par exemple les composants de Mur-rideau et d'Escalier.

Appliquez un profil à un élément dans le dialogue de paramétrage de l'élément ou à partir du Gestionnaire de profils.

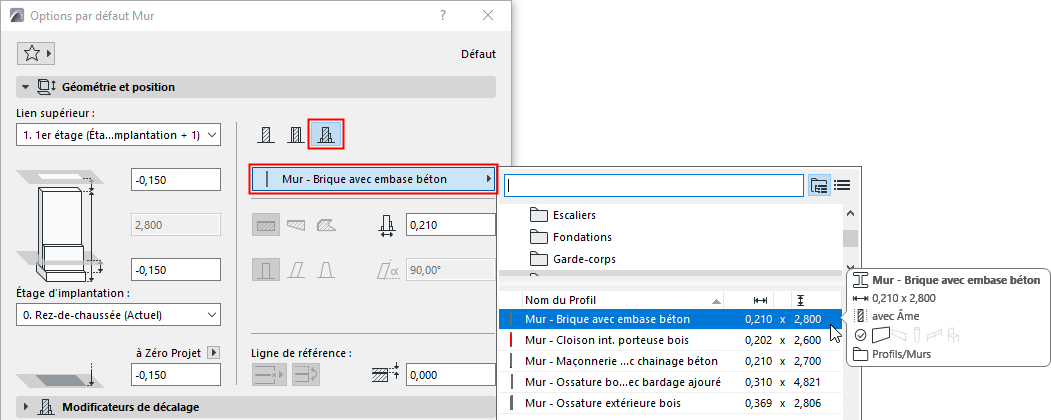

Dans le dialogue de paramétrage de l’élément (mur, poutre, poteau) :

  1. Ouvrez le dialogue de paramétrage de l’élément.
  2. Dans le volet Géométrie et position, cliquez sur l'icône "Profil complexe".
  3. Utilisez le contrôle déroulant pour sélectionner un profil.

    Remarque : Ce contrôle déroulant liste les profils dont le paramètre "utiliser avec" comprend votre type d'élément : voir "Utiliser avec" - définit la disponibilité du profil

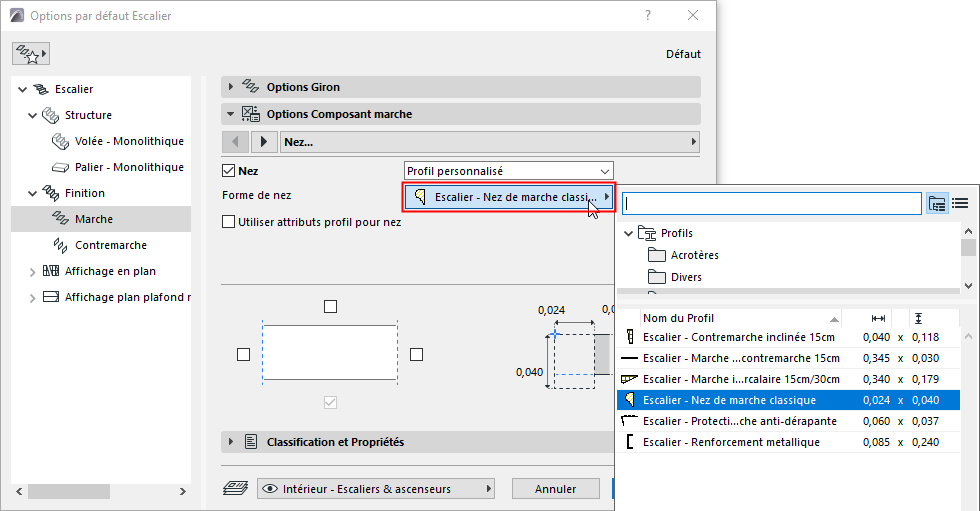

À partir des réglages des composants (Garde-corps, Escalier, Mur-rideau) :

Par exemple : choisissez une structure de profil pour des éléments de garde-corps, des ossatures de murs-rideaux ou des marches d'escalier.

  1. Ouvrez le dialogue de paramétrage de l’élément.
  2. Utilisez le contrôle déroulant du composant pour sélectionner un profil.

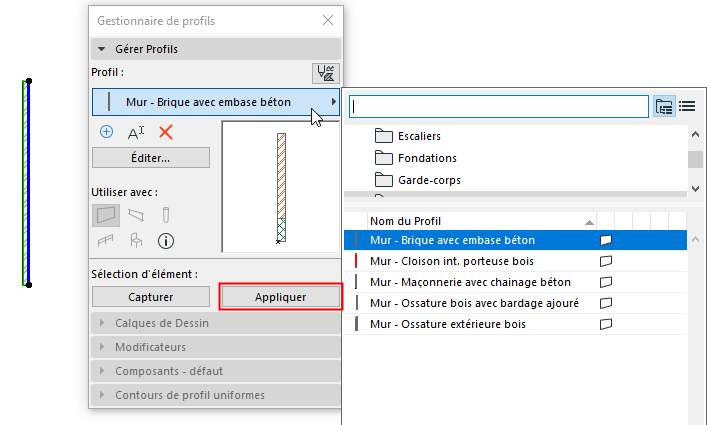

A partir du Gestionnaire de profils

  1. Sélectionnez un ou plusieurs élément(s) dans la fenêtre modèle.
  2. Dans l'Editeur de profils, utilisez le menu déroulant Choisir profil.
  3. Cliquez sur Appliquer.
