Toit à pignon à la manière hollandaise

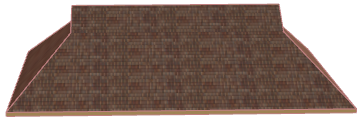

  1. Prenez pour point de départ un toit à croupe.


    Pour voir comment créer une croupe de toit, voir Croupe de Toit.

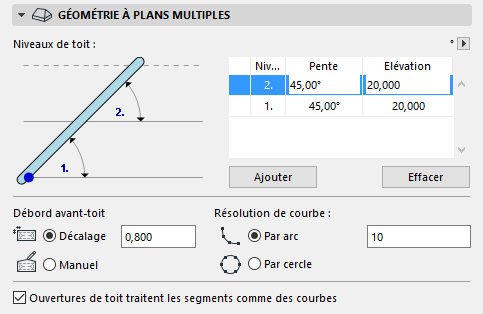

  2. Faites-en un toit à deux niveaux : ouvrez le dialogue Options Toit et allez à la page d'onglet Géométrie pans multiples.
    • Cliquez sur Ajouter pour ajouter un deuxième niveau.
    • Saisissez l'altitude à laquelle le premier niveau se termine (et le deuxième niveau commence). La pente peut être identique pour les deux niveaux.

    Cliquez sur OK pour fermer le dialogue Options Toit.

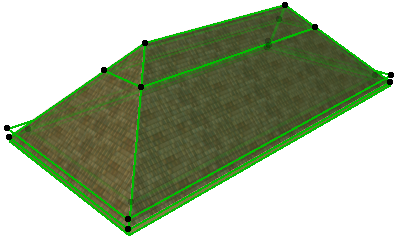

  3. Visionnez le toit à deux niveaux en 3D. Etant donné que la pente est uniforme sur les deux niveaux, vous devez sélectionner le toit pour voir où commence le deuxième niveau.

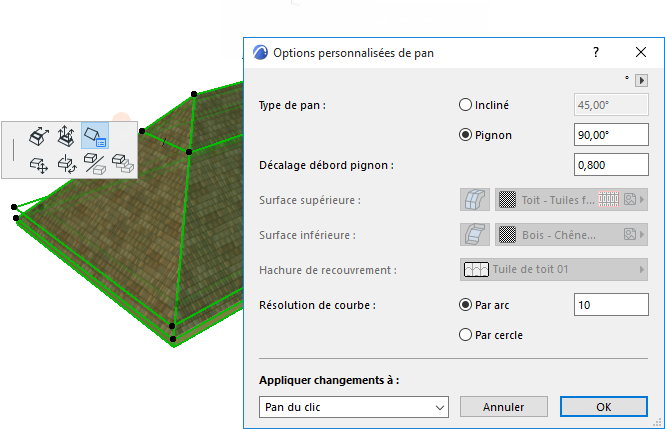

  4. Créez des pignons aux deux extrémités du deuxième niveau.



    Voir Modifier un pan de toit à pignon.

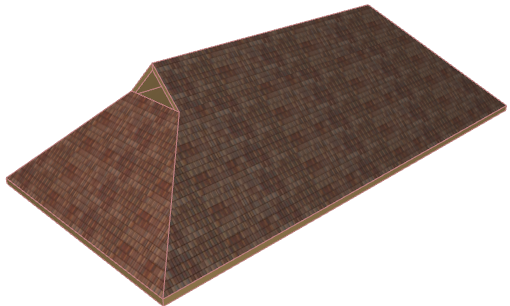

  5. Visionnez le toit terminé.
