Toit à deux versants brisés

Le toit à deux versants brisés ressemble au toit à la Mansart, excepté le fait qu'il comporte des pignons à ses deux extrémités.

1. Prenez comme point de départ un mur pignon.





2. Sélectionnez le toit.

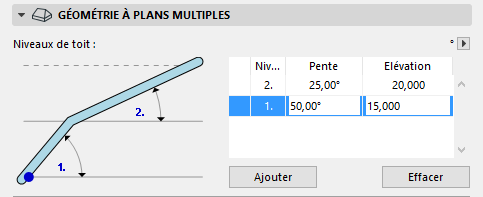

3. Dans le volet Géométrie pans multiples des Options Toit, cliquez sur Ajouter pour ajouter un nouveau niveau de toit.





4. Ajustez les pentes de chaque niveau. Le premier niveau, le plus pentu doit faire 50 degrés. Le niveau supérieur, le plus plat, doit faire 25 degrés.
5. Ajustez l'altitude du niveau 1 de manière à ce que son arête se situe à 1,5 m (et que le niveau 2 commence à la même altitude).





6. Dans le volet Modèle du dialogue Options Toit, ajustez les surfaces comme vous le souhaitez.

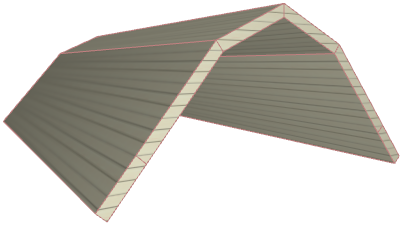

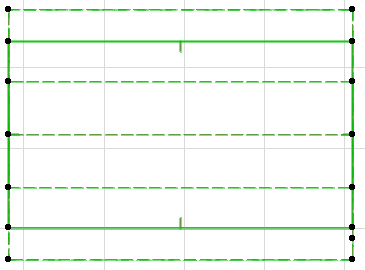

7. Cliquez sur OK pour fermer le dialogue Options Toit. Le toit à deux versants brisés est terminée. Le niveau de toit ajouté est indiqué par une ligne pointillée en vue en plan.
