Créer lignes de niveau de toiture

Utilisez cette commande (Dessin > Extras de toit > Créer Lignes de niveau de toit) pour placer une ligne sur un toit sélectionné à la valeur de hauteur que vous spécifiez.

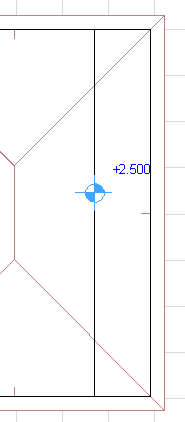

Après avoir placé la ligne de niveau de toit, vous pouvez y placer une Cote de niveau pour en indiquer l'altitude.

Remarque : Les lignes de niveau de toit peuvent être placés sur des toit à pan unique ou à pans multiples. Toutefois, dans le cas des toits à pans multiples, assurez-vous de ne pas utiliser le mode d'intersection des versions antérieures. (Allez au dialogue Options > Préférences du projet > Patrimonial > Options antérieures et assurez-vous que la case à cocher “Utilisez méthodes d'intersection antérieures” n'est pas active.)

Sélectionnez un toit sur le Plan.
Utilisez la commande Dessin > Extras de toit > Créer Lignes de niveau de toit,

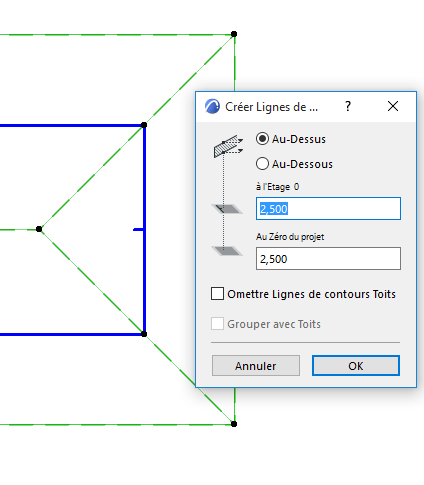

Définissez vos préférences dans le dialogue qui apparaît, puis cliquez sur OK.
- Au-Dessus/Au-Dessous: Ce choix détermine si vous voulez mesurer la valeur de la hauteur par rapport à la surface supérieure ou inférieure du toit.
- Spécifier hauteur des lignes de niveau de toit : Utilisez un des champs de saisie pour définir la hauteur des lignes de niveau de toit mesurée soit à partir du niveau de l'étage actuel, soit à partir du Zéro projet.
- Omettre Lignes de contours Toits : Cochez cette case pour omettre les lignes de niveau qui se trouveraient en-dehors du polygone plan du toit.
  Si la case à cocher est inactive, toutes les lignes seront dessinées. Dans ce cas, les lignes qui sont placées en-dehors du polygone de la toiture seront dessinées de manière à avoir la même longueur que la ligne de référence de la toiture.
- Grouper avec Toits : Cochez cette case pour grouper les lignes de niveau avec les toits auxquels elles appartiennent.
  Remarque : Cette option apparaît en gris lorsque la commande à bascule Suspendre Groupes est active.

  Voir aussi Cotes de niveau.
