Créer des Portes et des Fenêtres

Définition du niveau de détail des Portes et des Fenêtres

Origine des composants des Portes et et des Fenêtres

Une méthodologie spéciale s'applique pour les éléments de bibliothèque de type Porte et Fenêtre.

• Les origines des composants des symboles 2D de Porte/Fenêtre doivent être alignées avec le centre de l'ouverture du mur de la Porte/Fenêtre et avec l’arête extérieure du mur dans lequel ils seront placés.
• Les origines des composants pour les modèles 3D de Porte/Fenêtre doivent être alignées avec le centre inférieur de l'ouverture du mur de la porte/fenêtre.

  Figure 1. Symbole de porte avec origine du composant au point chaud



Définition de la tolérance des Portes/Fenêtres

L'Ouverture de mur est la partie découpée dans le mur pour accueillir l'ensemble de la structure de porte/fenêtre.

La largeur de l’Ouverture de mur correspond à la Dimension du cadre à laquelle peut éventuellement s’ajouter une Tolérance horizontale.

La hauteur de l'Ouverture de mur correspond à la valeur Hauteur dimension cadre à laquelle peut éventuellement s'ajouter une Tolérance supérieure.

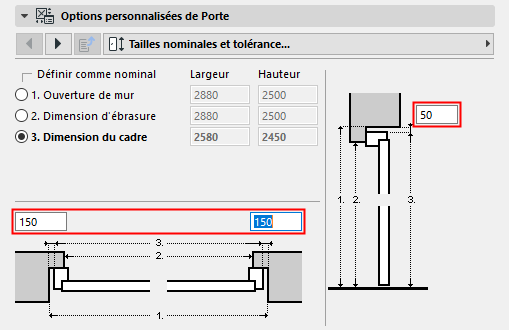

Figure 2. Valeurs de tolérance dans Options Porte personnalisée

Principes de dessin pour la tolérance

Le symbole de la tolérance 2D doit toujours être dessiné (à l'aide des outils 2D d'Archicad) sur le côté gauche des symboles 2D de Porte/Fenêtre avec la même largeur pour tous les symboles 2D utilisés dans un élément de bibliothèque de type Porte/Fenêtre.

Les symboles de tolérance 2D seront automatiquement ajoutés aux arêtes droite, supérieure et inférieure des portes/fenêtres, et ils seront ajustés de manière paramétrique aux arêtes des ouvertures de mur. Le modèle 3D sera créé automatiquement sur la base de la largeur de tolérance définie dans le symbole 2D et de l'épaisseur du cadre de la porte/fenêtre. La tolérance en largeur et les surfaces de tolérance seront automatiquement ajoutées à l'interface utilisateur de la porte/fenêtre en tant que valeurs paramétriques.

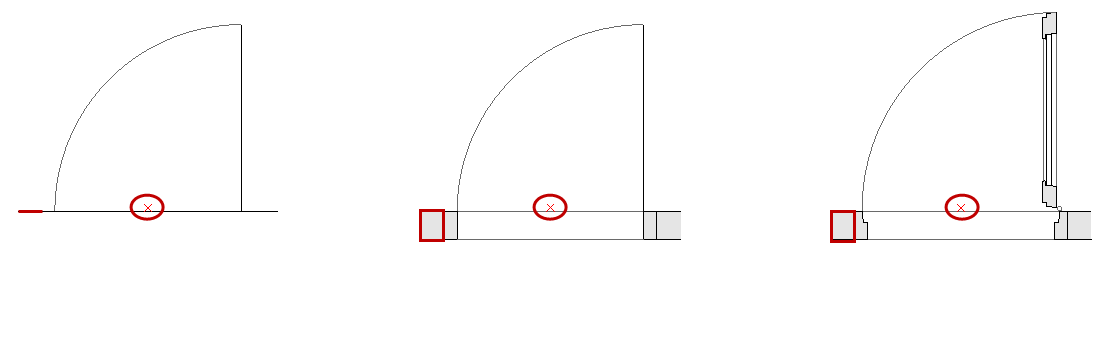

Figure 3. Tolérance affichée à une association de niveau de détail basse, moyenne et entière

Lignes d'ouverture, charnières et poignées

Principes pour le dessin des lignes d'ouverture, des charnières et des poignées

Figure 4. Orientation ligne d’ouverture poignée

Figure 5. Orientation ligne d’ouverture charnières

LPM permet de définir un nombre quelconque et des directions de lignes d'ouverture et/ou de symboles d'opération d'ouverture dans les modèles 3D en utilisant les outils 3D d'Archicad. Les lignes d'ouverture 3D peuvent être définies avec l'outil Forme (avec l’Option de géométrie Ligne).

Il est également possible d'utiliser, par exemple, l’élémént bibliothèque Texte 3D (de la bibliothèque Archicad standard) pour définir des annotations de texte fixes.

Compte tenu des différentes normes relatives à l'orientation des lignes d'ouverture, LPM fournit deux jeux d’associations qui définissent l'orientation des lignes d'ouverture comme étant soit "charnières", soit "poignée".

Le contrôle Orientation de la ligne d'ouverture (disponible dans Options vue modèle et dans l'interface utilisateur de l’élément de bibliothèque) permet à l'utilisateur d'inverser son positionnement selon ses besoins.

Positionnement de l’assemblage de poignée de porte/fenêtre

Notez que l'option d'assemblage de la poignée en 3D n'est disponible que pour le niveau de détail Modèle 3D entier.

LPM permet de définir un nombre quelconque de types d'assemblages de poignées et de directions, distincts pour les faces intérieures et extérieures d'une ouverture. Le type d'assemblage de poignée peut être choisi parmi les types standard d'Archicad ou parmi les éléments de bibliothèque de type Poignée de composant personnalisé (dans les bibliothèques chargées).

Principes de dessin pour le positionnement des poignées

Utilisez les lignes 3D qui peuvent être définies par l'outil Forme (avec l’Option de géométrie Ligne)

Définition (ligne de Forme)

Figure 6. Origine de la Forme

L'origine de la Forme sera utilisée comme point d'ancrage (dans l'espace 3D, la ligne de Forme doit donc être positionnée sur la surface de la porte/fenêtre), et la direction de la ligne sera utilisée comme orientation de l'assemblage de poignée. La longueur de la ligne n'affecte pas la position ou la forme finale de la poignée. La relation entre une ligne de Forme utilisée pour le dessin et le modèle final de la poignée est illustrée ci-dessous :

Le type d’association définit l'orientation de la poignée par rapport à la face interne ou externe d'une porte ou d'une fenêtre.

Voir Origine des composants des Portes et et des Fenêtres.

Fixations et jonctions standard pour portes et fenêtres

Les éléments paramétriques et les fonctionnalités de la bibliothèque Archicad suivants seront ajoutés automatiquement à chaque porte ou fenêtre :

Fenêtres

• Ouverture Mur - Ébrasure
• Ouverture Mur - Fermeture mur
• Ouverture Mur - Incrustation allège
• Ouverture Mur - Linteau
• Ouverture Mur - Attributs
• Fixations et jonctions  - Appui
• Fixations et jonctions - Tablette
• Fixations et jonctions - Chambranle intérieur/extérieur
• Fixations et jonctions - Volet
• Fixations et jonctions - Angle personnalisé
• Fixations et jonctions - Attributs

Porte

• Ouverture Mur - Ébrasure
• Ouverture Mur - Fermeture mur
• Ouverture Mur - Linteau
• Fixations et jonctions - Seuil
• Fixations et jonctions - Chambranle intérieur/extérieur
• Fixations et jonctions - Volet
• Fixations et jonctions - Attributs

Paramètres prédéfinis du système pour les portes et les fenêtres

• Largeur - largeur de l’ensemble Porte/Fenêtre
• Hauteur - hauteur de l’ensemble Porte/Fenêtre
• Épaisseur nominale du cadre - épaisseur de cadre de l’ensemble Porte/Fenêtre
• Affichage de l'orientation - S'il est réglé sur "automatique", les valeurs de position par défaut et de position inversée de l'étiquette seront utilisées pour les étiquettes de porte/fenêtre et dans les nomenclatures interactives. Si sa valeur est "Personnalisée", c’est la valeur du paramètre Orientation personnalisée qui sera utilisée à sa place.
• Orientation personnalisée - utilisée en conjonction avec le paramètre Affichage de l'orientation
• Position par défaut de l'étiquette - (définie par défaut comme 'G' pour 'gauche') utilisée en conjonction avec le paramètre Affichage de l'orientation
• Position inversée de l'étiquette - (définie par défaut comme 'D' pour 'droit') utilisée en conjonction avec le paramètre Affichage de l'orientation
• Opération IFC - Définition de l'opération IFC
• Surfaces > Tolérance surface extérieure de porte/fenêtre - surface extérieure du remplissage de tolérance
• Surfaces > Tolérance surface intérieure de porte/fenêtre - surface intérieure du remplissage de tolérance
• Surfaces > Surface de la poignée de porte/fenêtre - surface des poignées de porte/fenêtre
• Stylos > Stylo Ligne d'ouverture - stylo des lignes d'ouverture des portes/fenêtres
