Afficher et éditer les lignes de marque et l'étendue de marque des Elévations intérieures

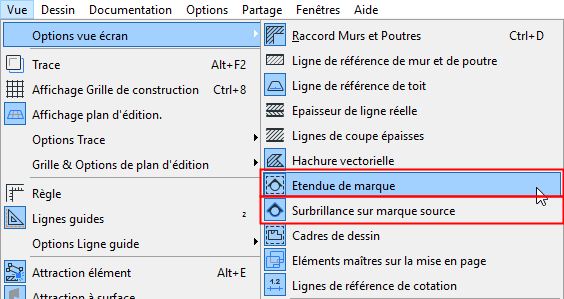

Vous pouvez modifier l'affichage des lignes et de l'étendue de l'Elévation intérieure en utilisant les deux options suivantes sous Vue > Options affichage écran :

  • Etendue de marque : affiche la ligne de la limite de l'Elévation intérieure et la ligne de la Bordure de pièce
  • Surbrillance sur marque source : affiche une surbrillance qui indique l'étendue du point de vue. Pour définir la couleur de cette hachure, accédez au dialogue Options > Environnement de travail > Options vue écran.

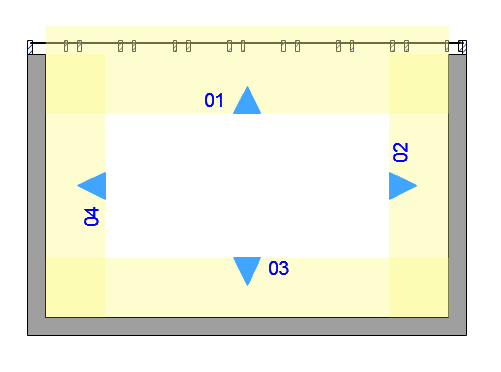

Etendue de marque active (Point de vue d'EI limitée)

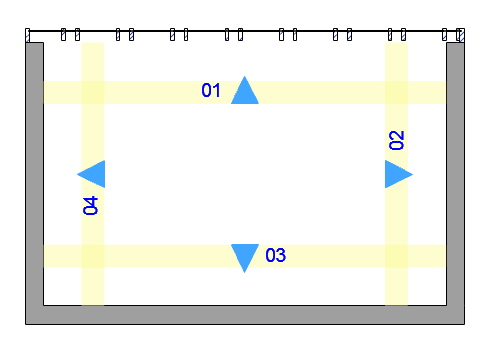

Etendue de marque active (Point de vue d'EI infinie)

Editer bordure de pièce

  1. Sélectionnez l'EI ou le Groupe d'EI :
    Remarque : Si le groupe d'Elévations Intérieures a une marque commune unique, sélectionnez cette marque pour sélectionner le groupe d'Elévations Intérieures dans son ensemble.
  2. Utilisez les commandes de palette contextuelle pour éditer la ligne.
    Remarque : L'insertion d'un nouveau noeud crée un nouveau point de vue de type EI.
