Affichage des lignes d'étendue de marque
Après avoir dessiné une ligne ou un polygone de saisie avec l'un des outils de type marque, ou l'outil Changement, ces lignes resteront affichées à l'écran quand vous placez la marque. Les articles d'étendue de marque sont :
- ligne de Façade, ligne d'Elévation intérieure
- ligne de limite de Coupe/Façade (pour les Coupes et Façades de profondeur de champ limitée)
- ligne distante (pour les Coupes et Façades utilisant l'option Estomper éléments distants)
- lignes de limite d'Elévation intérieure
- polygones définissant un Détail ou une Feuille de travail fondée sur une surface
- Polygones définis avec l'outil Changement
Ces articles d'étendue de marque sont des éléments visibles uniquement à l'écran ; ils n'apparaissent jamais sur les sorties imprimées.
Vous pouvez choisir d'afficher ou de masquer les articles d'étendue de marque de tous types avec la commande à bascule Vue > Options vue écran > Etendue marque.

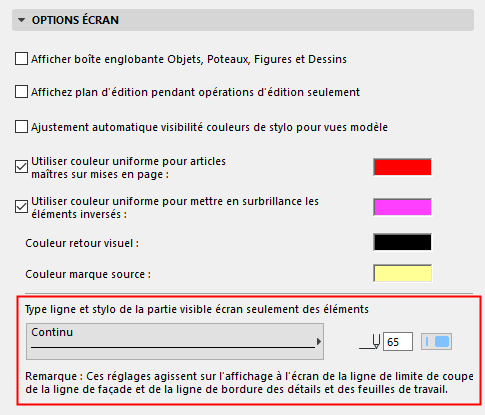

Pour personnaliser le type de ligne et la couleur de ces lignes d'étendue de marque, utilisez les boutons de contrôles du dialogue Options > Environnement de travail > Options écran.
