Nomenclature interactive

Utilisez les nomenclatures interactives pour générer des nomenclatures basées sur le modèle.

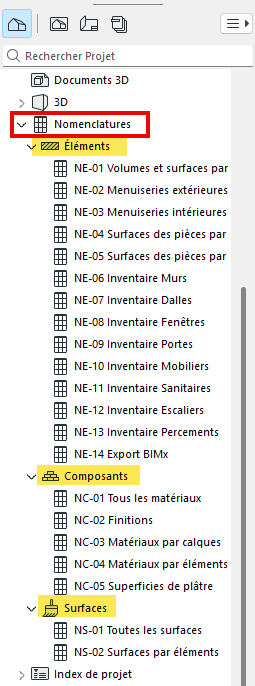

Les nomenclatures interactives sont des points de vue du projet et sont listées dans le navigateur.

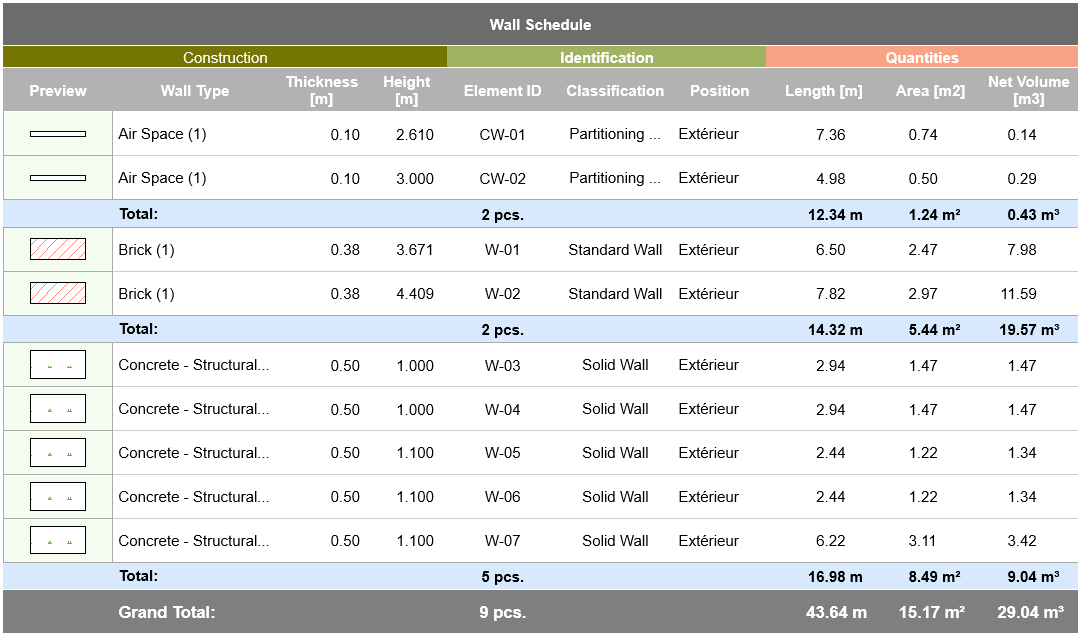

Les listes d'éléments listent les paramètres des éléments
Les listes de composants listent des informations sur chaque composant des éléments composites, profilés ou de base
Les listes de surfaces listent les surfaces extérieures des éléments

Vous pouvez :

Modifier les valeurs dans les champs de nomenclature pour mettre à jour directement les paramètres des éléments du modèle
Enregistrer les nomenclatures sous forme de vues et les placer sur des mises en page
Enregistrer les nomenclatures dans d’autres formats de fichiers : texte avec tabulations, DWF, xls, et PDF (dans Windows : également .doc)
Copier-coller la nomenclature dans n'importe quelle fenêtre 2D (généralement une feuille de calcul) — dans ce cas, la nomenclature devient un objet 2D non interactif
Filtrer les éléments, les composants ou les surfaces à lister, selon des critères

Votre fichier modèle comprend des nomenclatures prédéfinies que vous pouvez utiliser ou personnaliser selon vos besoins.
