Cotation de l'épaisseur d'un mur ou d'une dalle
Pour les murs en vue Plan et Coupe et pour les salles en vue Coupe :

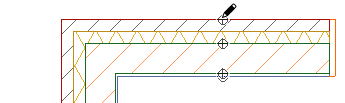

- L'outil Cotation linéaire étant actif, cliquez sur la ligne de contour de l'élément à coter.
- Des points de référence apparaissent sur les faces, les couches et/ou la ligne de référence (selon vos réglages dans Détails Cotation - voir dans la suite).
- Faites un double clic pour terminer la chaîne de cotation et placez-la avec le curseur en forme de marteau.

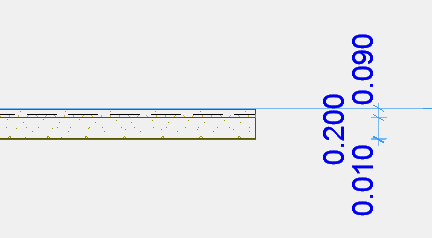

Dans une Coupe, vous pouvez coter l'épaisseur d'une dalle de la même manière :

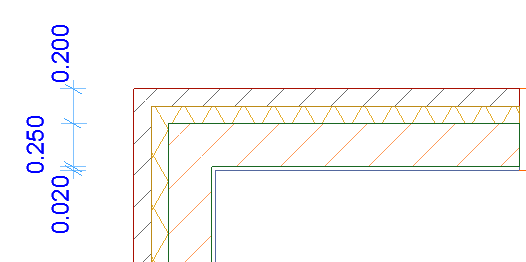

Si vous placez une série de marques de cote d'épaisseur de mur le long d'un mur chaîné, seuls les points de cotation situés sur les murs perpendiculaires à la chaîne de cotation seront affichés.
Cotation automatique des couches d'un élément composite ou profilé
Pour coter automatiquement les couches individuelles et/ou les lignes de référence de vos éléments composites ou profilés :
- Allez au volet Détails Cotation du dialogue Options Cotation (ou aux contrôles correspondants de la Zone Informations).
- Choisissez la méthode Automatique et cochez les options à coter.
Utilisez une ou plusieurs cases à cocher pour obtenir toutes les cotations dont vous avez besoin.

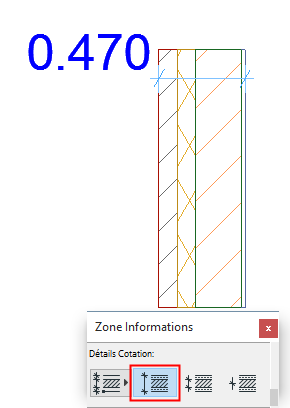

Coter Faces extérieures

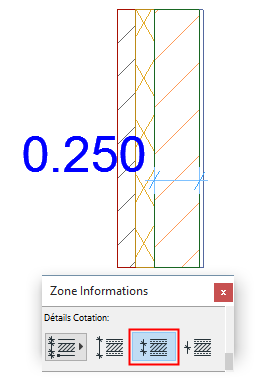

Coter Faces structurelles

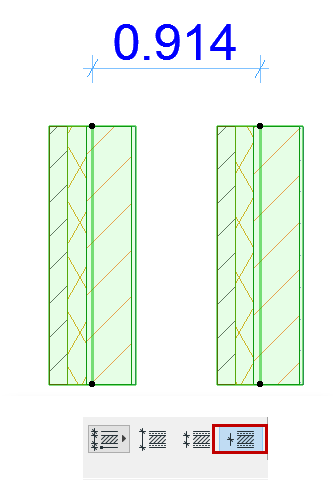

Lignes de référence de cotation
