Cotes de rayon
La cote de rayon a deux parties principales : la ligne de cote et le texte.

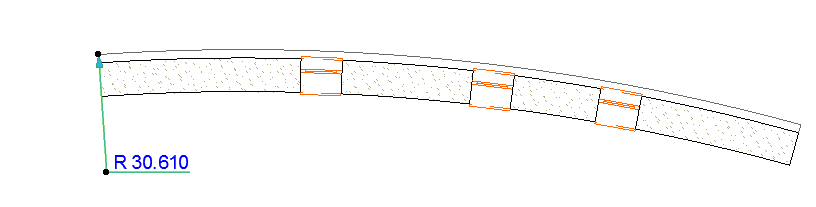

- Cliquer sur un point de l'élément courbe.
- Dessinez la ligne de cote soit vers le centre de la courbe, soit dans la direction opposée. La cote de rayon doit toujours partir d'un élément courbe.
- Cliquez à nouveau pour placer le texte qui affiche la valeur du rayon.
L'orientation du texte peut être défini dans le dialogue Cote de rayon. (Voir ci-dessous.)
Etirer ou déplacer une cote de rayon
Vous pouvez ajuster les cotes de rayon placées au moyen de la palette contextuelle :

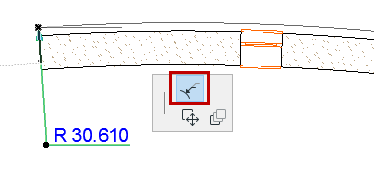

Utilisez l'icône Etirer cote de rayon pour étirer la cotation.

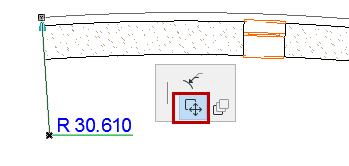

Utilisez l'icône Déplacer cote de rayon pour la déplacer.
