Cotation angulaire

Les Cotations angulaire affichent des valeurs d'angle


  • entre deux lignes ou arêtes linéaires
  • ou l'angle d'un élément courbe
    Remarque : Les cotations angulaires ne sont pas disponibles dans la fenêtre Document 3D.

Méthodes de construction de la Cotation angulaire

La Cotation angulaire possède deux méthodes de construction que vous pouvez choisir dans la Zone Informations ou dans le dialogue Options Cotation angulaire :

  • méthode de construction Cotation intérieure (angle aigu) :

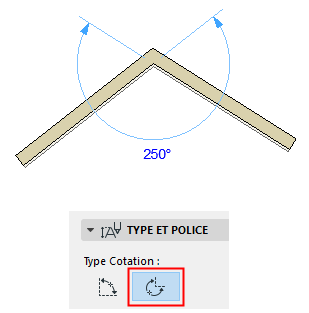

  • méthode de construction Cotation extérieure (angle obtus) :


Placer une cotation angulaire entre deux arêtes

Pour coter l'angle formé par deux arêtes :

  1. Cliquez sur une arête ou sur une ligne.
  2. Cliquez sur une deuxième arête ou ligne.
  3. Cliquez une troisième fois pour placer la cotation angulaire.

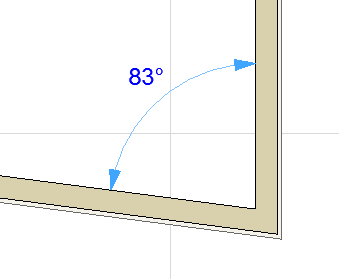

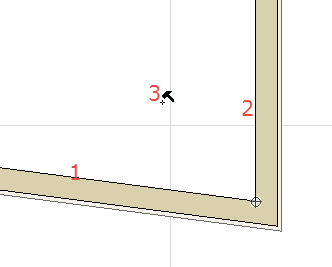

    AngleDimPlace1.png      AngleDimPlace2.png

Vous pouvez également cliquer sur quatre points quelconques dans la fenêtre ou sur une Ligne guide pour définir deux vecteurs. Cliquez de nouveau pour placer la cotation angulaire entre les deux vecteurs : dans ce cas, la cotation angulaire ne sera pas associative.

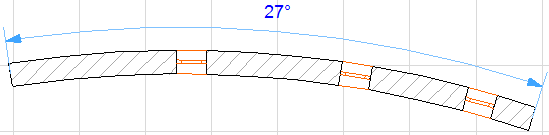

Placer une cotation angulaire sur un élément courbe

  1. Choisissez l'outil Cotation angulaire dans la boîte à outils.
  2. Cliquez sur l'élément courbe. Les deux points d’extrémité de l’arc se marquent alors automatiquement.

  3. Cliquez avec le curseur en forme de marteau pour placer la cotation.
