Cotation automatique extérieure

Utilisez cette fonction pour ajouter des cotations linéaires associatives automatiques aux murs et murs-rideaux sélectionnés en Plan.

  1. Sur le Plan, sélectionnez les murs ou les murs-rideaux à coter.

    Choisissez la commande Documentation > Annotation > Cotation automatique > Cotation extérieure. Définissez les options souhaitées.

    Voir Dialogue Cotation automatique extérieure.

  2. Définissez la direction des lignes de cote. Vous pouvez le faire de deux manières :
    • Cliquez sur l'arête latérale d'un élément (la direction de la cotation suivra celle de l'élément) ; ou
    • Cliquez dans un espace vide puis une deuxième fois pour définir la direction de la cotation.
  3. Placez la ligne de cote en cliquant avec le curseur en forme de marteau.

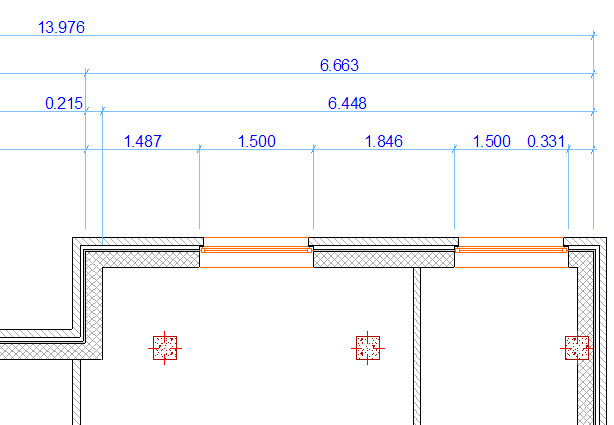

La Cotation automatique placera automatiquement les lignes de cote (quatre types au maximum) en fonction des options choisies dans le dialogue. Si l'une de ces lignes de cote est superflue (par exemple, s'il n'y a pas d'ouvertures, ou que la façade est droite), elle ne sera pas placée.

L'affichage des cotations automatiques dépend des options choisies dans le dialogue Options Cotation.

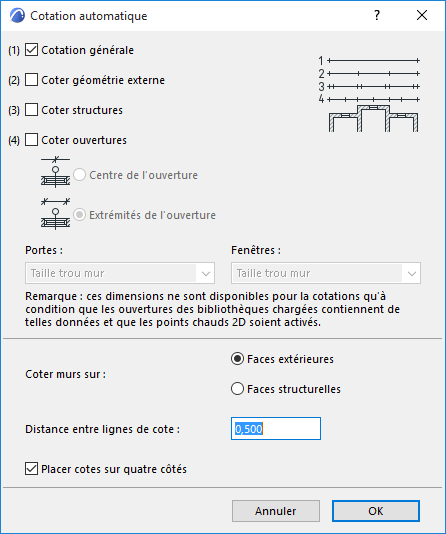

Dialogue Cotation automatique extérieure

Ouvrez le dialogue en choisissant Documentation > Annotation > Cotation automatique > Cotation extérieure.



Cochez une ou plusieurs options de cotation à utiliser :

Cotation générale

une seule ligne de cote le long du jeu d'éléments sélectionnés.

Coter géométrie externe

c'est-à-dire la cotation linéaire des éléments extrudés, par exemple une façade.

Coter structures

c'est-à-dire la cotation linéaire de l'élément même, par exemple l'épaisseur de mur.

Coter ouvertures

Cochez cette case pour inclure les cotations des ouvertures (portes et fenêtres).

Choisissez l'emplacement de la cotation des ouvertures :

  • Centre de l'ouverture
  • Extrémités de l'ouverture

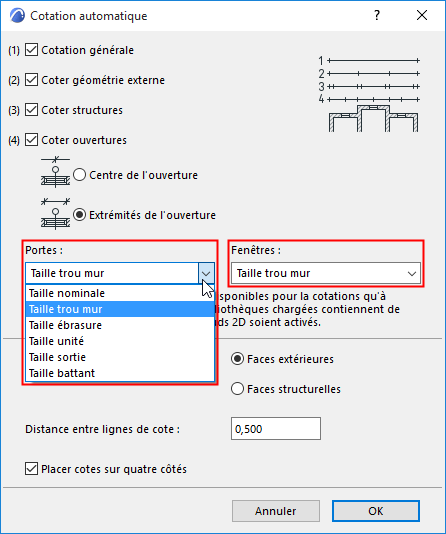

Choisir des préférences de cotation différentes pour les portes et les fenêtres.


Remarque : Si vous cotez automatiquement les portes placées à partir des bibliothèques Archicad 12 ou Archicad 11 et que vous choisissez taille du bâtit ou du passage libre comme le choix le plus souvent utilisé pour la cotation des portes, la valeur de hauteur de la porte ne sera affichée que si vous choisissez battant ou passage libre comme la valeur nominale dans les Options Porte. (La largeur de la porte sera cotée sans aucun problème.) Si vous cotez automatiquement des portes placées à partir de versions antérieures d'Archicad, seules les options Ouverture dans mur et Taille nominale fonctionneront.

Coter murs sur

Choisissez une préférence pour la cotation des murs composites.

  • Faces extérieures
  • Faces structurelles

Distance entre lignes de cote

Entrez une distance en utilisant les unités de travail courantes définies pour Archicad.

Placer cotes sur quatre côtés

Cochez cette case pour placer automatiquement des lignes de cote sur les quatre côtés de la boîte englobante des éléments sélectionnés.
