Cotation automatique intérieure

Utilisez cette fonction pour coter rapidement un jeu de poteaux sélectionnés et des éléments composites ou profilés complexes dans la fenêtre Plan.

1. Sélectionnez un ou plusieurs poteaux ou éléments composites/profilés à coter.
   Remarque : Les poteaux profilés seront ignorés.
2. Ouvrez le dialogue en choisissant Documentation > Annotation > Cotation automatique > Cotation intérieure.

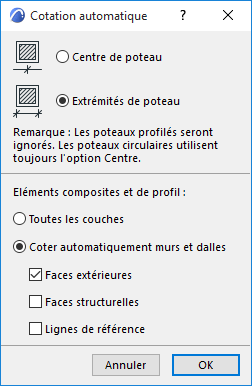

3. Choisissez vos options de cotation préférées.





   Préférence de cotation de poteau

   • Centre de poteau : Coter l'axe du poteau.
   • Extrémités de poteau : Coter les extrémités du poteau.
     Remarque : Les poteaux de section ronde (colonnes) seront toujours cotés à leurs centres, quel que soit l'état de cette case à cocher.

   Eléments composites et de profil

   Choisissez une option :

   • Toutes les couches: Chaque couche de l'élément composite/profilé sera cotée séparément. (Si cette case n'est pas cochée, une cotation unique sera appliquée à la largeur totale de toutes les couches.)
   • Coter automatiquement murs et dalles : Les points de cotation sont placés sur les faces et/ou sur les lignes de référence, selon les options cochées en-dessous (au moins une catégorie doit être activée) :
   • Faces extérieures
   • Faces structurelles
   • Lignes de référence
     Remarque : Ces options produisent le même effet que la méthode Automatique du dialogue Détails Cotation (Options Cotation).
4. Faites glisser le curseur pour dessiner une ligne temporaire à travers les éléments sélectionnés à coter.
   • Seront cotés les Murs, Poteaux, Poutres, ainsi que les arêtes de Dalle, de Toiture et de Maillage perpendiculaires et coupées par cette ligne. La ligne peut comprendre plusieurs segments.
5. Double-cliquez pour finir le dessin de la ligne.
6. Cliquez pour placer la chaîne de cotation.
