Modules liés et XREFs dans les Projets partagés

Placer de nouveaux liens

• Vous devez posséder le droit d'accès “Liens et XREF - Gérer”.

Relier un fichier source de Lien

• Vous devez posséder le droit d'accès “Liens et XREF - Gérer”.
• Vous devez posséder le droit d'accès “Liens - Exemplaires”.

Mettre à jour un lien

• Vous devez posséder le droit d'accès “Liens - Exemplaires”.

Mettre à jour un fichier source de Lien

• Vous devez posséder le droit d'accès “Liens et XREF - Gérer”.

Comment réserver le Gestionnaire de modules liés

En mettant à jour un lien, le Gestionnaire de modules liés est automatiquement réservé en tâche de fond (s'il est disponible) et cédé après avoir effectué la mise à jour.

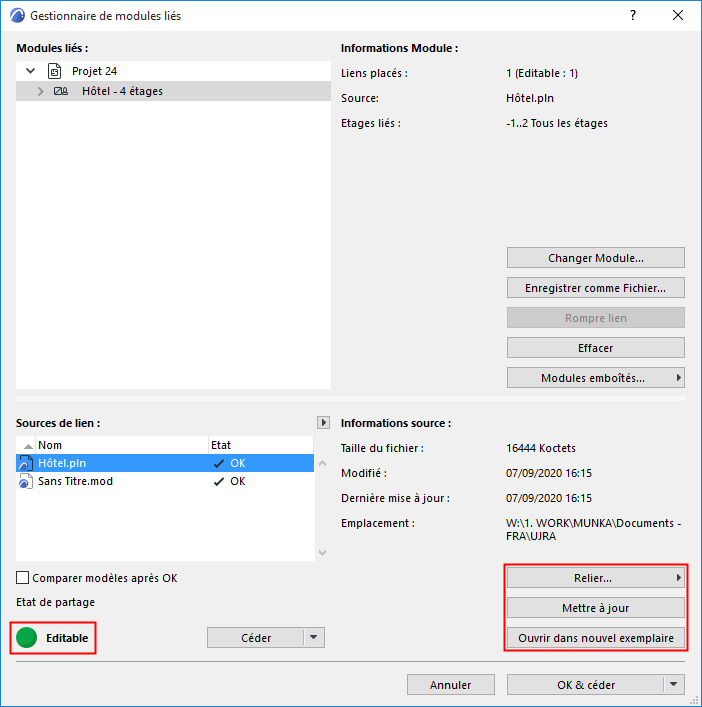

Accédez au Gestionnaire de modules liés (Fichier > Contenu externe > Gestionnaire de modules liés) et cliquez sur Réserver.

La Mise à jour d'un lien met à jour tous les exemplaires du module, quels que soient leurs propriétaires.

Si vous Modifiez, Effacez ou Reliez un module lié dans le Gestionnaire de modules liés, cette action n'affectera que les exemplaires du module lié que vous avez réservés. (Le Gestionnaire de modules liés est automatiquement réservé en tâche de fond, s'il est disponible, et cédé après avoir exécuté l'opération.)

Ceci vaut également pour l'effacement ou le remplacement de XREF.

Comment réserver un exemplaire de Module lié ou un exemplaire de XREF

En plaçant un exemplaire d'un module lié, vous le réservez automatiquement.

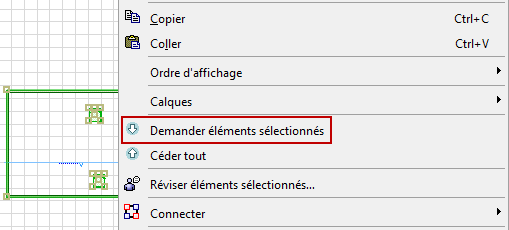

Les exemplaires placés des Modules liés et des XREFs peuvent être réservés ou demandés comme tout autre élément en utilisant les commandes de la palette Partage et des menus contextuels.

Réserver un exemplaire de Module lié ou d'XREF signifie que vous avez le droit de le déplacer ou de l'effacer. Vous pouvez également modifier ses réglages (par ex. son orientation ou sa rotation, son Calque maître et ses valeurs de hauteur, d'altitude et d'étage) et le remplacer par un autre module.

Attacher de nouveaux XREFs

• Vous devez posséder le droit d'accès “Liens et XREF - Gérer”.
• Vous devez réserver le Gestionnaire de Xref.

Attacher ou modifier des exemplaires des XREFs

• Vous devez posséder le droit d'accès “XREF - Exemplaires”.

Décomposer un exemplaire de Module lié dans Teamwork

La commande Rompre n'est pas disponible pour les Modules liés dans Teamwork. Toutefois, vous pouvez décomposer des exemplaires de Lien individuels.

1. Sélectionnez le Lien sur le Plan.

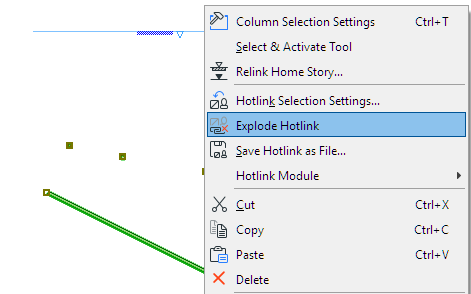

2. Utilisez la commande Décomposer Lien du menu contextuel ou du menu Fichier > Contenu externe.





   Remarque : Avec cette commande Décomposer, toutes les cotations ajoutées aux éléments du module seront perdues. De plus, les connexions des Opérations éléments solides seront également perdues.

Relier à partir de projet partagé

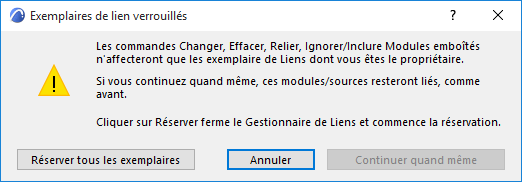

Si vous reliez des sources de lien, vous devez d'abord réserver tous les Liens à relier. Si ce n'est pas le cas, un dialogue vous invitera à réserver les liens individuels.

• Continuer quand même : (Disponible uniquement si un ou plusieurs liens du fichier source ne sont pas réservés par vous.) Si vous sélectionnez cette option, seuls les exemplaires que vous avez réservés seront reliés à la nouvelle source. Les liens non réservés par vous resteront liés à la source originale.
• Réserver tous les exemplaires : Si vous sélectionnez cette option, le Gestionnaire de modules liés va fermer et les exemplaires du lien seront réservés. Quand le processus est terminé, ouvrez de nouveau le Gestionnaire de Liens et recommencez l'opération Relier.
  Conseil : Réservez les modules liés que vous voulez relier avant de commencer l'opération Relier à partir du Gestionnaire de modules liés.
