Lancer Détection de collision

1. Allez à la fenêtre Plan ou 3D.
2. Choisissez la commande Dessin > Vérification modèle > Détection de collision.

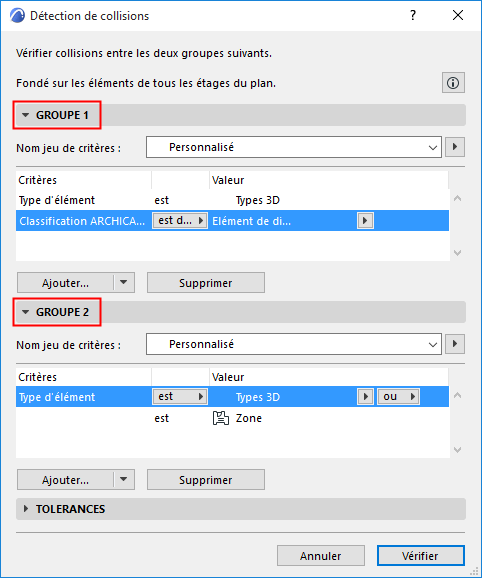

3. Dans le dialogue qui s'ouvre, définissez les critères des deux groupes d'éléments 3D que vous voulez vérifier.

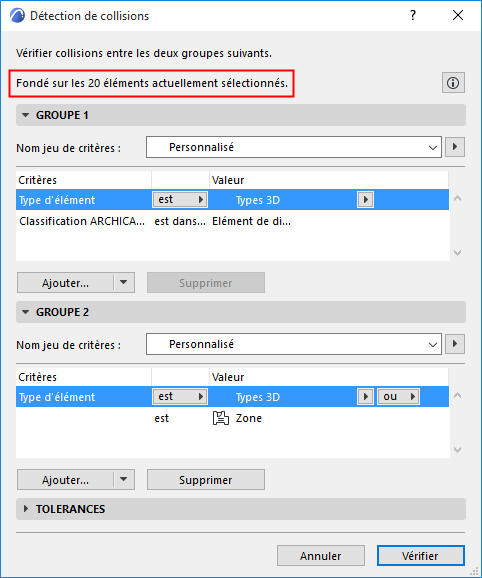

   • Si des éléments sont sélectionnés, la Détection de collision vérifiera uniquement les éléments sélectionnés ! Vérifiez en haut du dialogue si une sélection a été faite.



     Voir Définir groupes de collision pour plus d'informations.

4. Définissez les valeurs de tolérance de surface et/ou de volume, si nécessaire.

   Voir Définir les tolérances de volume et de surface pour plus d'informations.

5. Cliquez sur Vérifier pour lancer la Détection de collision.

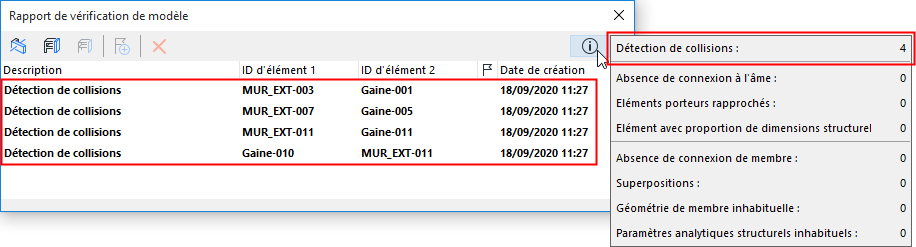

6. Le Rapport Vérification modèle s'ouvre pour afficher les résultats. Les problèmes de type Collision sont listés comme tels dans le Rapport. Cliquez sur Infos pour voir le nombre de collisions.





Comme pour les autres problèmes listés dans le Rapport Vérification modèle, vous pouvez voir les éléments liés dans le modèle et créer des Sujets.

Voir Rapport de vérification de modèle .

Sujet lié :

Critères de surface dans les règles de Substitution graphique et de Détection de collisions
