Éditer le cheminement graphiquement

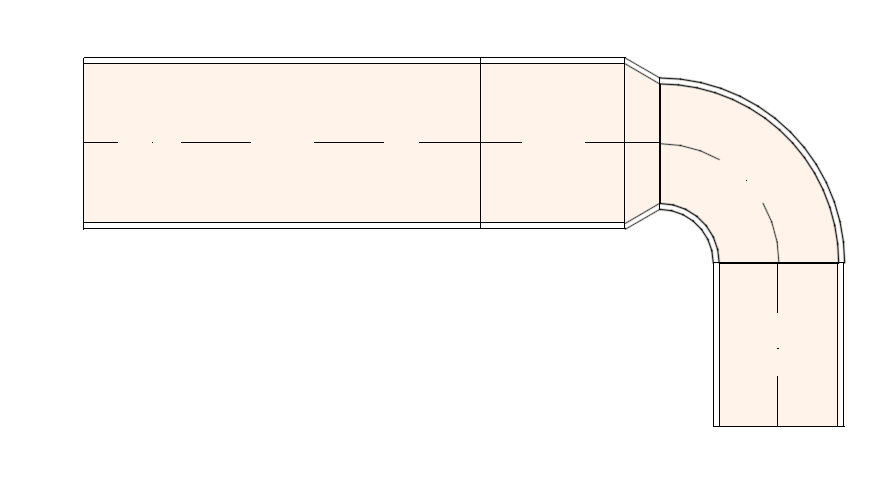

Insérer nouveau noeud

A partir de la ligne de référence :

1. Choisissez Insérer nouveau noeud.
2. Faites glisser pour créer un nouveau nœud et modifier la forme du cheminement.

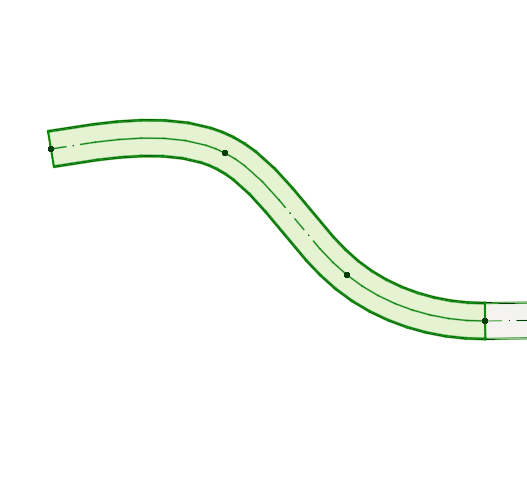

Déplacer noeud

Faites glisser le noeud de connexion ou saisissez des valeurs dans l’Inspecteur. Ceci modifie la longueur du segment.

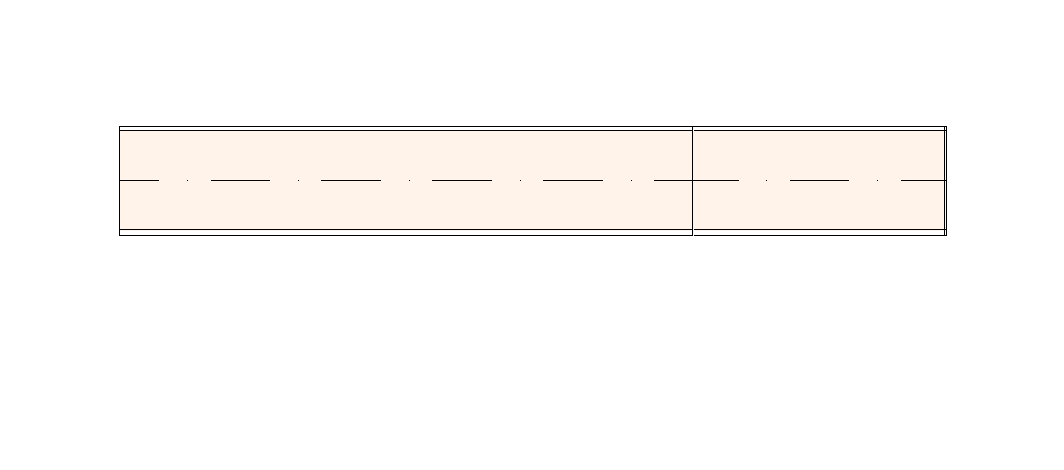

Purger noeuds MEP inutilisés

1. Sélectionnez un ou plusieurs cheminements MEP.

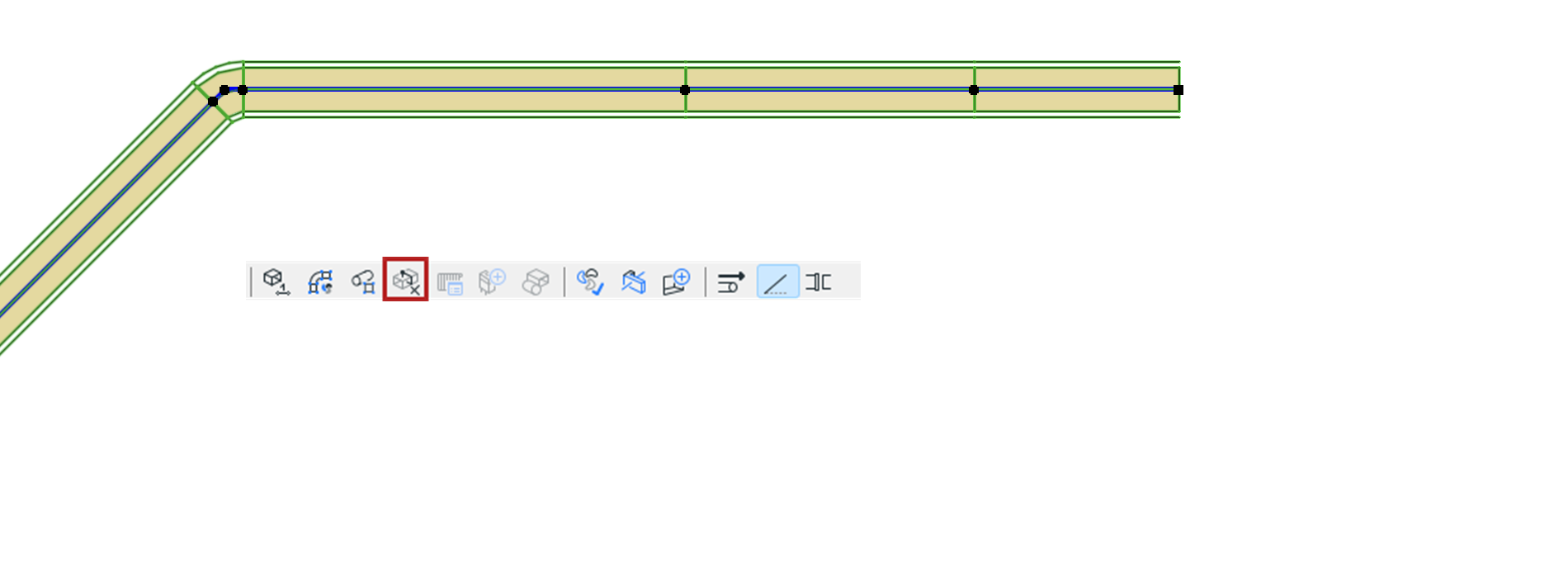

2. Dans la barre d'outils MEP, le menu dessin ou le menu contextuel : cliquer sur Purger noeuds MEP non utilisés.





Cette commande supprime tous les nœuds inutilisés dans les cheminements sélectionnés, c'est-à-dire les nœuds situés entre deux segments de même géométrie et non utilisés pour la connection d’un autre élément.

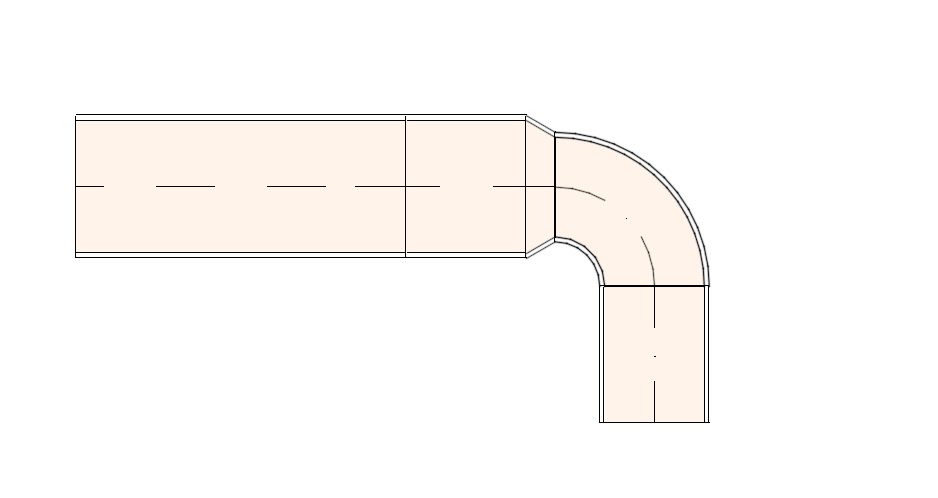

Altitude de cheminement (Plan)

Saisissez la valeur par laquelle vous souhaitez élever la Route.

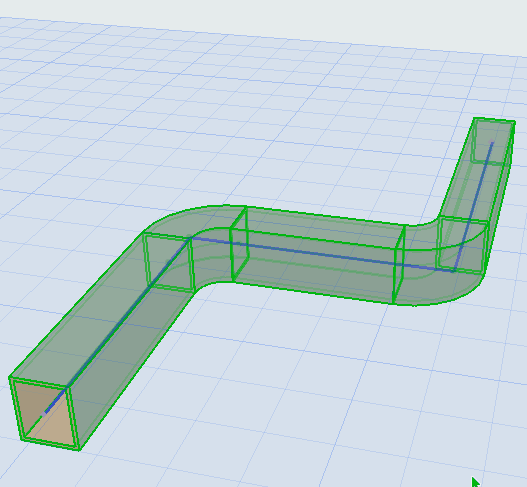

Altitude de cheminement (3D)

Utilisez la commande Translation pour modifier l'altitude du cheminement sur l'axe Z.

Continuer cheminement

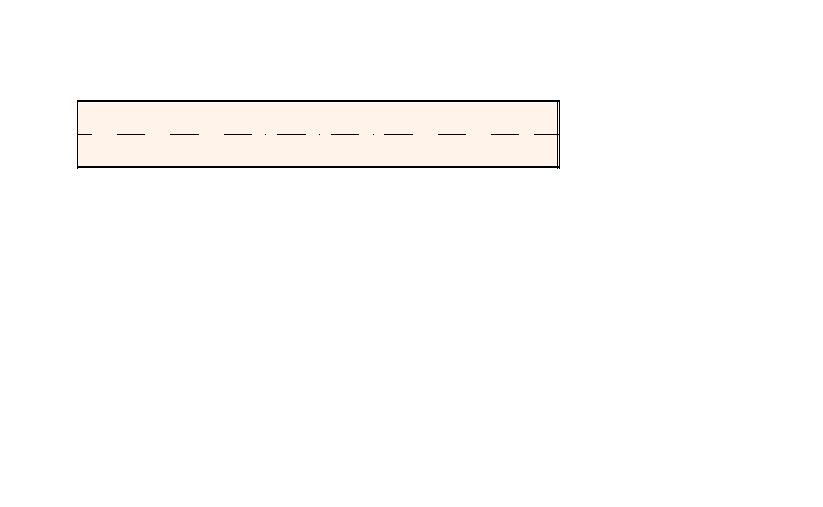

Disponible sur l'extrémité d'un segment droit non connecté.

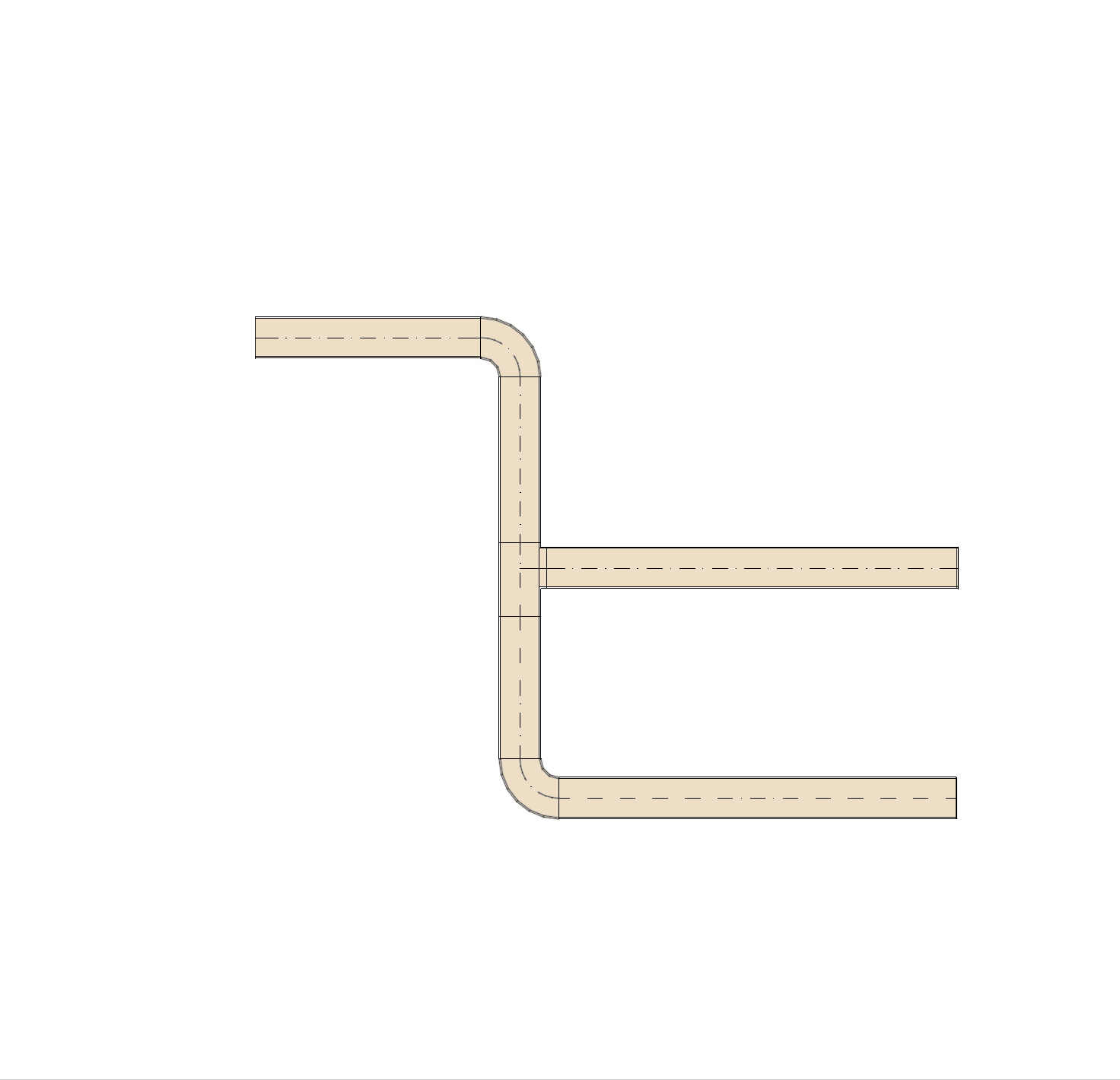

Décaler segment

1. Sélectionnez l'élément.
2. Cliquez sur la ligne de référence.
3. Dans la palette contextuelle, sélectionnez "Décaler segment" pour le déplacer.

Tous les éléments connectés se déplacent avec le segment, et les connexions sont conservées. Voir aussi: Déplacer les cheminements et éléments connectés (Plan de niveau)

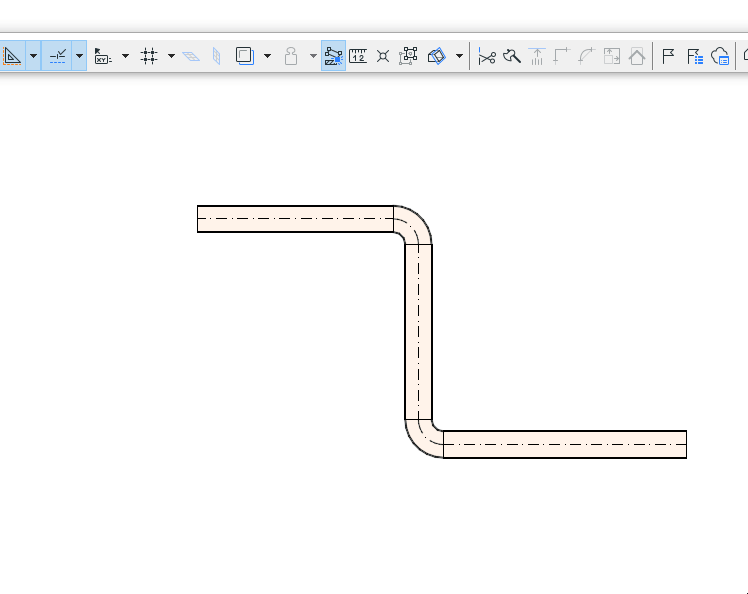

Diviser Cheminement MEP

1. Sélectionnez le cheminement vous souhaitez diviser.
2. Choisissez la commande Edition > Modifier > Diviser ou cliquez sur l'icône en forme de hachette dans la Zone Informations.
3. Dessinez une ligne de division temporaire.
   Remarque : Dans la Fenêtre 3D, un plan de division rouge est affiché comme retour visuel.
4. Cliquez sur un des côtés de la ligne ou de l’arc de division avec le curseur Compas.
5. Les éléments se trouvant du côté choisi restent sélectionnés, ceux se trouvant de l’autre côté sont désélectionnés.

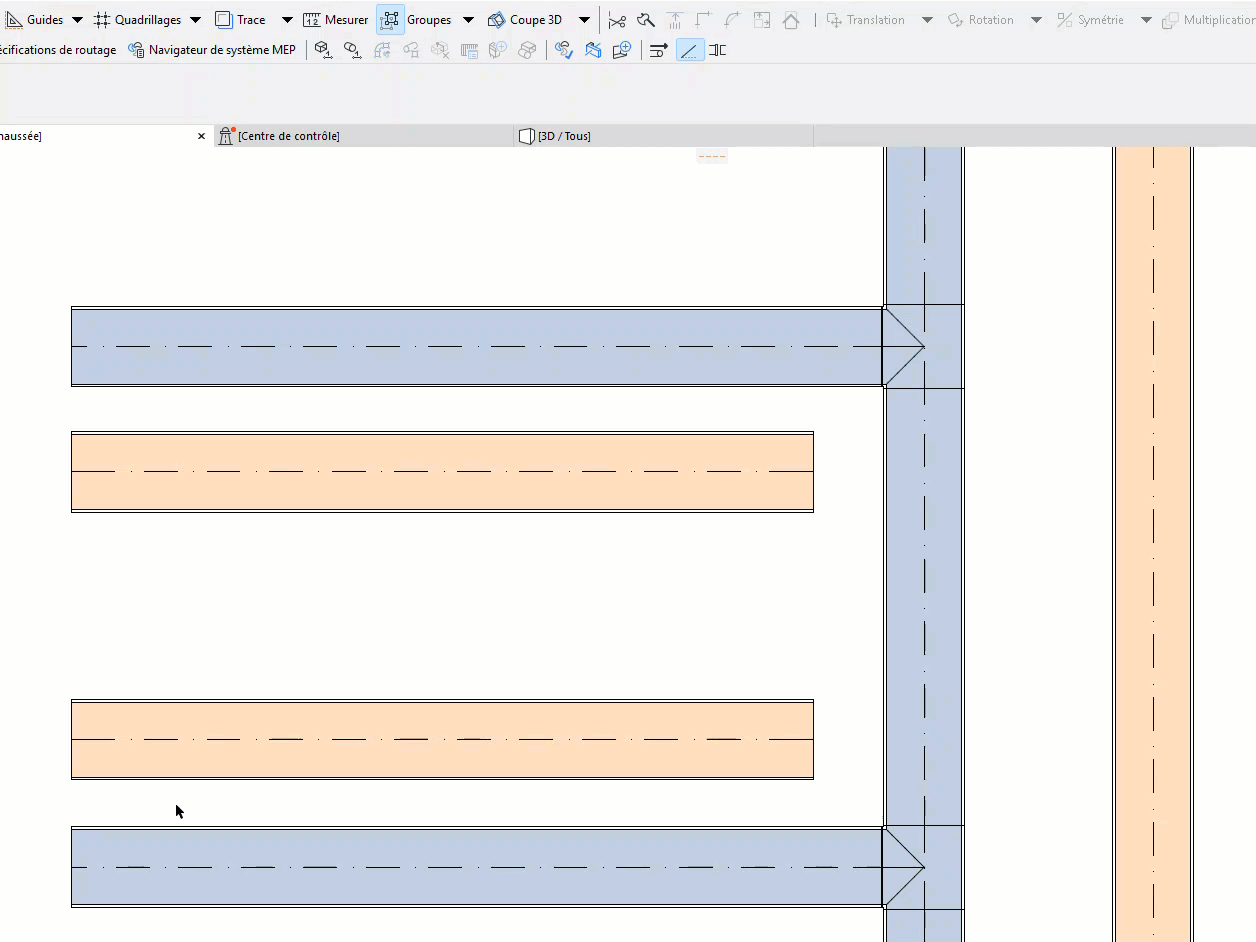

Ajuster les éléments de cheminement les uns par rapport aux autres

Vous pouvez utiliser la commande Edition > Modifier > Ajuster pour étendre ou ajuster les éléments du cheminement MEP les uns aux autres.

Ou utiliser la commande ajuster pour créer une connexion de branche : si un ou plusieurs éléments de cheminement sont ajustés à un autre élément du même type, une connexion valide se forme automatiquement lorsque les conditions sont remplies.

Voir aussi Ajuster des éléments.

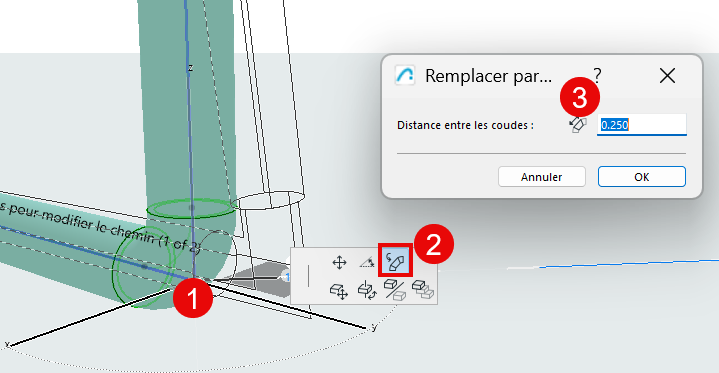

Remplacer par deux coudes

Convertir un coude en deux coudes distincts :

1. Sélectionnez un coude.
2. Cliquez sur son nœud central pour accéder à la palette contextuelle, et choisissez la commande : Remplacer par deux coudes
3. Dans la boîte de dialogue, entrez la distance requise, puis cliquez sur OK

Voir la vidéo
