Trouver des connexions MEP ouvertes

Disponible avec Archicad Collaborate.

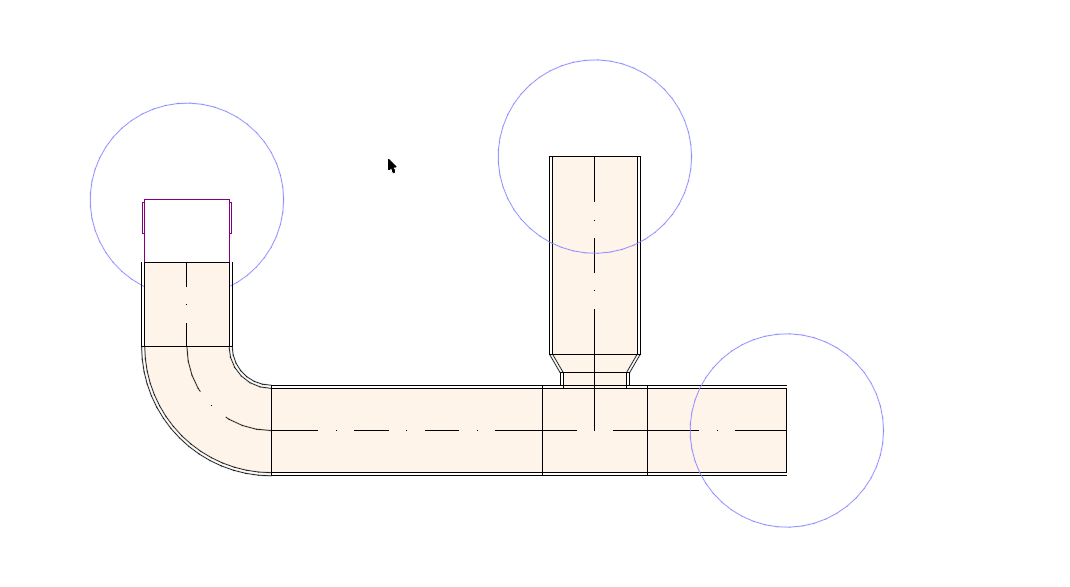

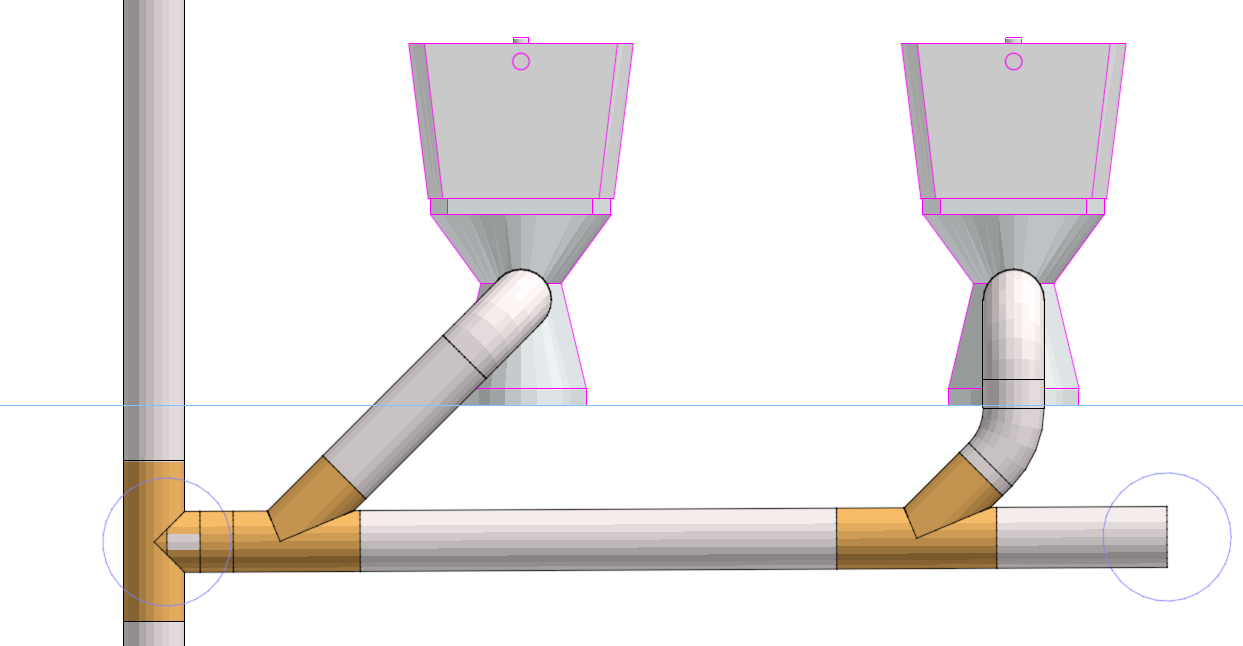

Pour afficher les extrémités ouvertes et les connexions en 2D/coupe ou dans les vues 3D, activez l'option Connexions MEP ouvertes dans Vue > Options vue écran. Les connexions ouvertes sont entourées d’un cercle en 2D ou en coupe, et mises en surbrillance rouge en 3D.

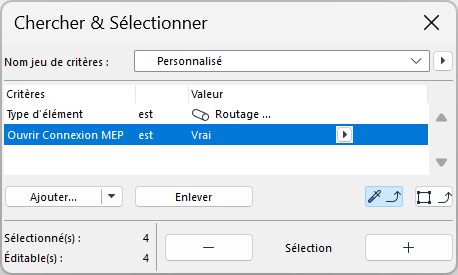

Utilisez Chercher & Sélectionner pour localiser les connexions ouvertes si nécessaire.

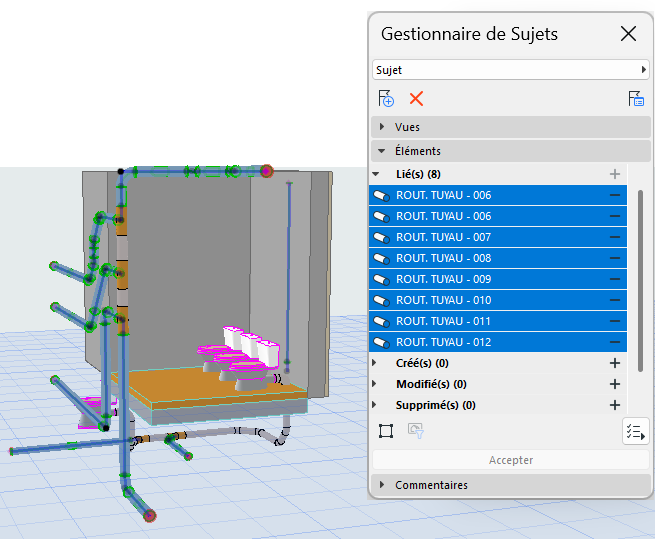

Vous pouvez les gérer comme des sujets dans le gestionnaire de sujets.




La commande intégrée Résoudre connexions MEP peut détecter et réparer d'autres problèmes de connexion : voir Résoudre les connexions MEP rompues
