Optimisation hydronique

L'optimiseur hydronique redimensionne tous les tuyaux de chauffage en fonction des diamètres minimum et maximum, ainsi que de la vitesse minimum et maximum.

• Sélectionnez les cheminements à redimensionner, puis ouvrez la palette Optimisation hydronique (barre d'outils MEP ou Fenêtres > Palettes)
• Définissez des plages de valeurs pour les dimensions de tuyau et la vitesse, puis cliquez sur redimensionner

Utilisez ce dialogue après avoir défini les systèmes hydroniques et vérifié les calculs dans le navigateur de système.

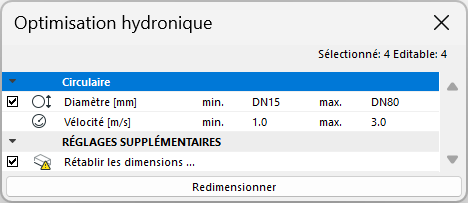

1. Ouvrez la palette Optimisation hydronique à partir de la barre d'outils MEP ou avec Fenêtres > Palettes





2. Sélectionnez un ou plusieurs cheminements de gaine à redimensionner. Le dialogue vous indique le nombre d'éléments sélectionnés et éditables.





   Remarque : Un cheminement peut être non éditable si son calque ou son élément est verrouillé.
3. Cochez les types de dimensions que vous souhaitez redimensionner.
   • Choisissez également si vous souhaitez inclure les segments personnalisés dans l'opération de redimensionnement.
   • Décochez les dimensions que vous souhaitez laisser telles quelles.

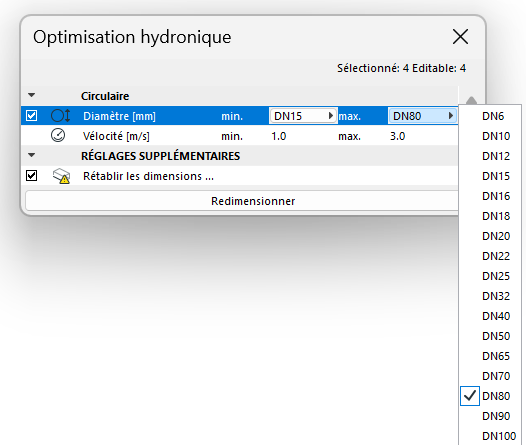

4. Définir la plage de valeurs pour le diamètre de tuyau.
5. Définissez la plage de valeurs de vélocité en fonction des valeurs minimales et maximales requises.





   Remarque : Pour définir une valeur fixe au lieu d'une plage, saisissez des valeurs identiques pour min. et max.
6. Cliquez sur Redimensionner.
   • Vérifiez le retour visuel pour les résultats - s'il est indiqué qu’aucun élément n'a été redimensionné, cela signifit que vos cheminements sont déjà dans les limites définies dans l’optimisation hydronique.
   • Si le bouton Redimensionner est gris, aucun cheminement n’est sélectionné ou éditable
