Utiliser des longueurs individuelles pour les tuyaux et les gaines
Disponible avec Archicad Collaborate.
Pendant la modélisation, il peut être utile d’afficher les cheminements comme un seul élément continu, pour une meilleure visibilité du modèle. Cependant, à des fins de documentation, il peut être plus utile de voir et d'extraire les longueurs réelles des segments de cheminement.

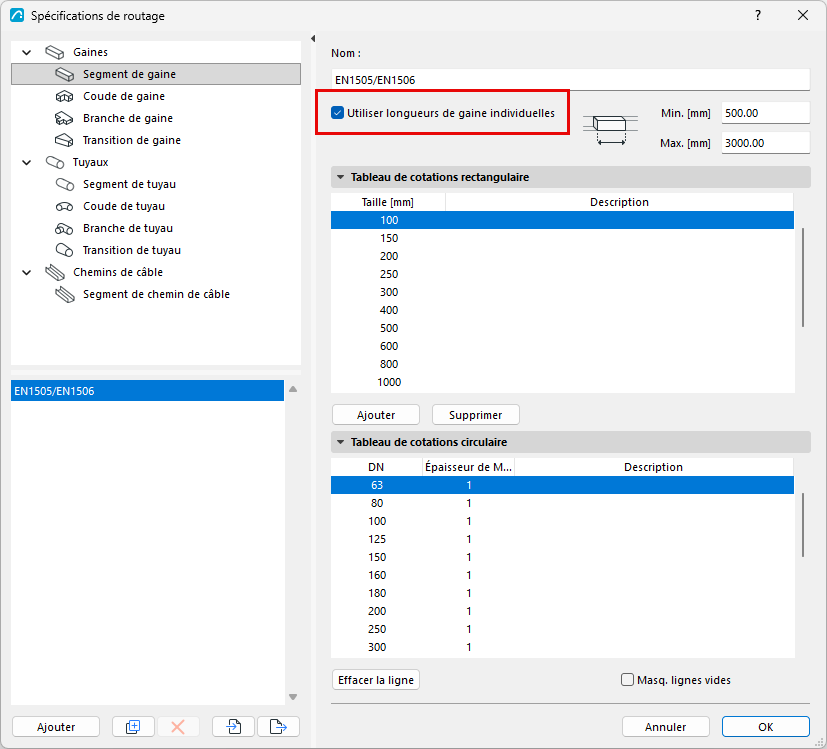

Pour définir cette option, ouvrez les spécifications de cheminement.
Pour les segments de tuyaux ou de gaines ou les chemins de câbles :
- Cochez la case "Utiliser longueurs individuelles"
- Indiquez les longueurs minimales et maximales en fonction des spécifications de longueur du fabricant (par exemple, pour votre type de gaine)

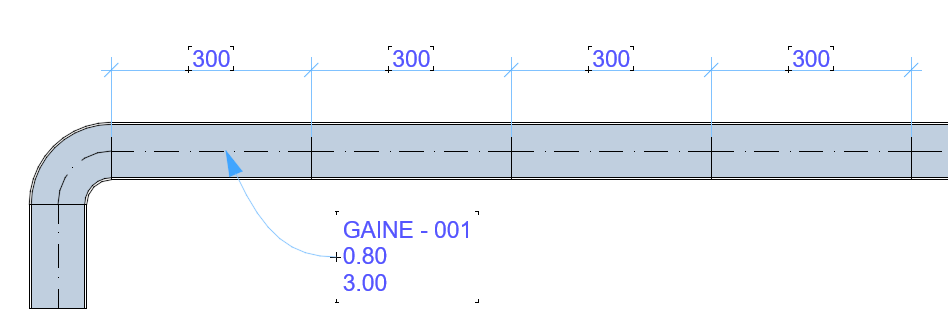

Maintenant, le modèle affiche la longueur de chaque segment en fonction des spécifications du cheminement. Ces données sont également affichées pour le segment sélectionné dans les options de routage.

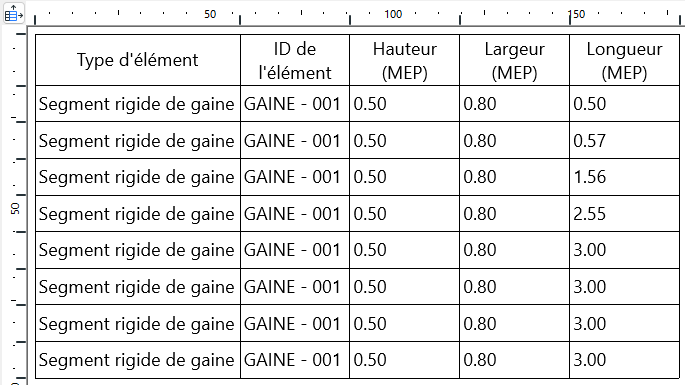

Vous pouvez étiqueter chaque segment séparément et les répertorier dans la nomenclature interactive.

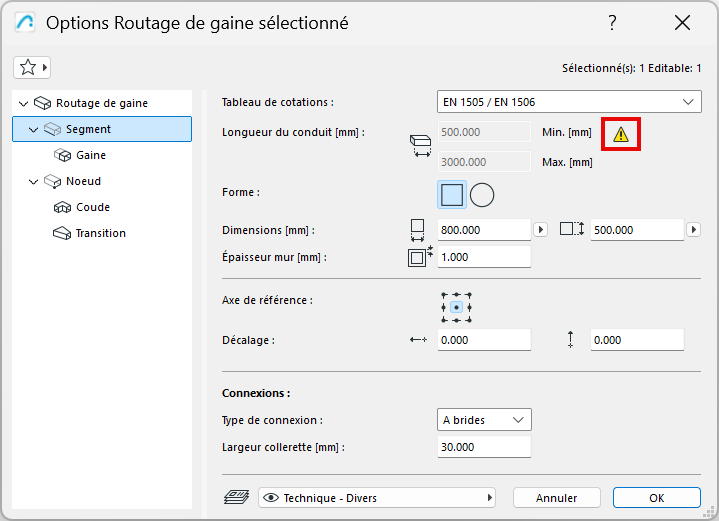

Avec l'option "Utiliser longueurs individuelles" activée : vous pouvez toujours créer la géométrie de cheminement de votre choix, mais si des segments trop courts sont générés, vous en serez averti :
Optimisation de la longueur des segments : Ajustements automatiques
Dans la mesure du possible, le programme optimisera automatiquement la longueur des segments partout où cela est nécessaire. Si le segment de cheminement comprend une longueur « restante » comprise dans votre plage minimale/maximale, telle que définie dans les spécifications de routage : elle est simplement ajoutée au cheminement.
Si la longueur « restante » est inférieure à la longueur minimale, elle est automatiquement étirée jusqu'à la longueur minimale. Cet étirement supplémentaire est ensuite soustrait de la partie précédente (longueur totale).
