Circuits

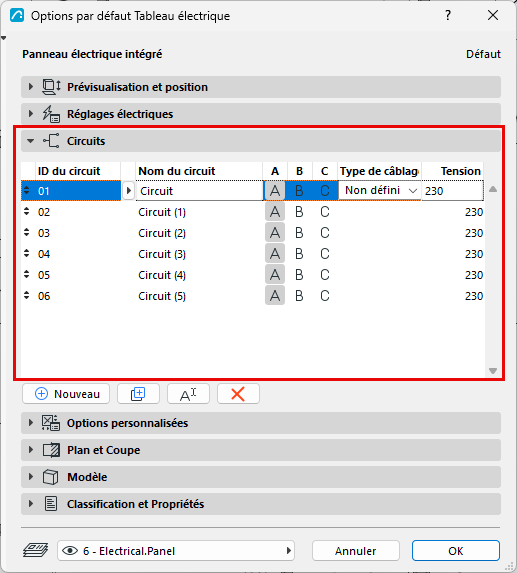

Utilisez ce volet pour créer des circuits électriques pour votre projet. Vous pouvez créer de nouveaux circuits, dupliquer un circuit sélectionné dans la liste, renommer des circuits ou supprimer un circuit sélectionné à l'aide des boutons situés sous la liste.
Pour chaque circuit créé, spécifiez les éléments suivants :
ID du circuit
Généré automatiquement en fonction des réglages définis dans les champs Préfixe identifiant et Style ID.
Nom du circuit
Spécifiez le nom du circuit.
A B C
Ces boutons spécifient lesquelles des phases A, B et C seront utilisées par le circuit. Pour les circuits types de la plupart des projets résidentiels, une seule phase est utilisée par circuit, sélectionnez-en donc une.
Veillez à répartir les phases entre les circuits de manière à ce que la charge demandée estimée soit à peu près équivalente pour toutes les phases. Sélectionnez les trois phases pour les circuits qui comprennent des appareils électriques conçus à cet effet.
Type de câblage
Sélectionnez un type de câblage pour le circuit, ou laissez la valeur sur « Non défini ». Les types de câblage disponibles et leurs sections respectives sont définis dans le dialogue Options Projet électrique.
Tension
Spécifiez la tension (en volts, V) utilisée par le circuit.
