Créer/Mettre à jour Charges d'exploitation

Grâce à cette fonction, les ingénieurs structure peuvent créer automatiquement des charges d’exploitation sur les zones.

Voyons un peu comment ça fonctionne :

  • Faites correspondre vos zones (via leur Classification) avec les Catégories de charge appropriées
  • Les catégories de charge déterminent les valeurs de charge d’exploitation. Archicad est livré avec des définitions de Catégories de charge par défaut que vous pouvez personnaliser selon vos besoins.
  • Choisissez Dessin > Éléments analytiques structurels > Créer/Mettre à jour charges

Quelles sont les zones qui créent des charges d’exploitation ?

Des charges d’exploitation sont créées pour les zones qui remplissent les conditions suivantes :

  • la case à cocher "Générer Charges d’exploitation" est activée (Options Zone)
  • la zone possède une classification (Options Zone)
  • La Classification de la zone est mise en correspondance avec une Catégorie de charge (dialogue Correspondance des charges)

Activez la case à cocher : Générer des Charges d'exploitation

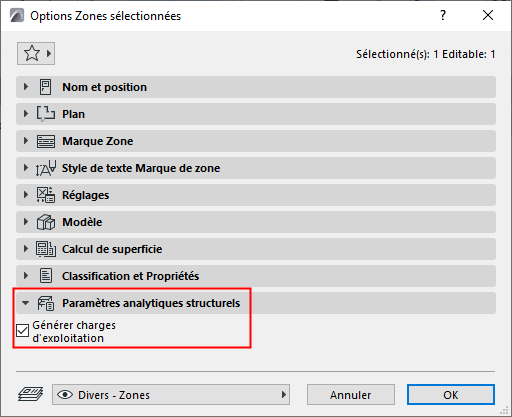

Activez ceci dans Options Zone ou dans la Zone Informations (volet Paramètres d'analyse structurelle) :



Classifier la zone

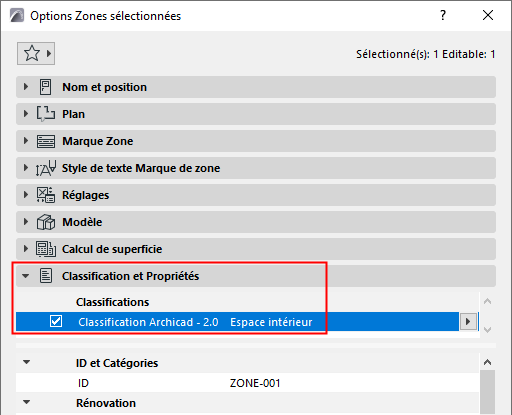

Classifiez les zones dans le dialogue Options Zone ou dans la Zone informations (volet Classification et propriétés) :



Configurer la Correspondance des charges

  1. Ouvrez Options > Correspondance des charges

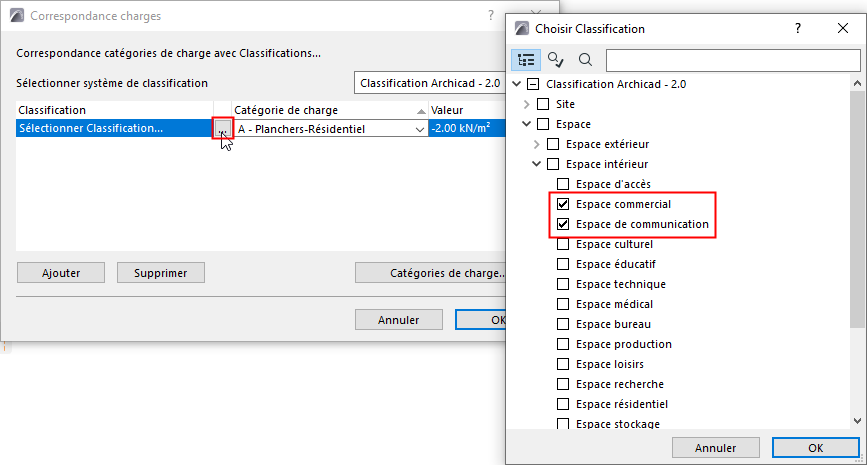

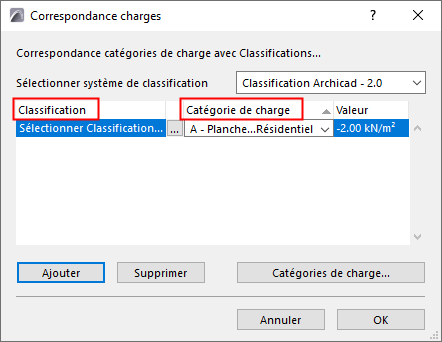

  2. Utilisez ce tableau pour faire correspondre les Classifications (colonne de gauche) avec des Catégories de charge.

    • Cliquez sur Ajouter pour créer autant de règles de correspondance que nécessaire
    • Ce dialogue affiche la valeur de la Catégorie de charge (pour éditer cette valeur, utilisez le dialogue Catégories de charge)
    • Vous pouvez associer une ou plusieurs Classifications de zones à une seule Catégorie de charge : ici, les classifications "Salle de réunion" et "Bureau" sont mises en correspondance avec une seule Catégorie de charge.


Commande Créer charges d'exploitation

  1. Assurez-vous que le modèle analytique structurel est activé : Utilisez la commande Afficher Modèle analytique structurel
    • dans le menu Vue
    • dans la Barre d'outils Modèle analytique structurel
  2. Choisissez Dessin > Éléments analytiques structurels > Créer/Mettre à jour charges
  3. Cochez la case Charges d’exploitation.
  4. Choisissez un Cas de charge pour la charge d’exploitation.
  5. Cliquez sur OK.

Vérifiez les charges surfaciques obtenues en 3D.



Mettre à jour Charges d'exploitation

Lorsque le modèle change, vous pouvez mettre à jour les charges d’exploitation de la même manière :

Choisissez Dessin > Éléments analytiques structurels > Créer/Mettre à jour charges

De nouvelles charges d’exploitation sont créées, mises à jour ou supprimées comme nécessaire pour refléter les modifications apportées au modèle (par exemple la géométrie des zones ou la classification) ou aux correspondances de charge.
