Options de l'outil Charge

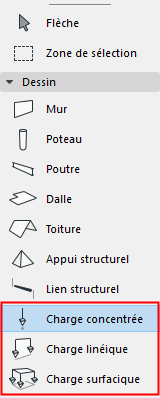

Il existe trois outils Charge dans Archicad :

Pour ouvrir les réglages d'un outil, faites un double clic sur celui-ci dans la boîte à outils.


Options Charge concentrée	Options Charge linéique

Cas de charge

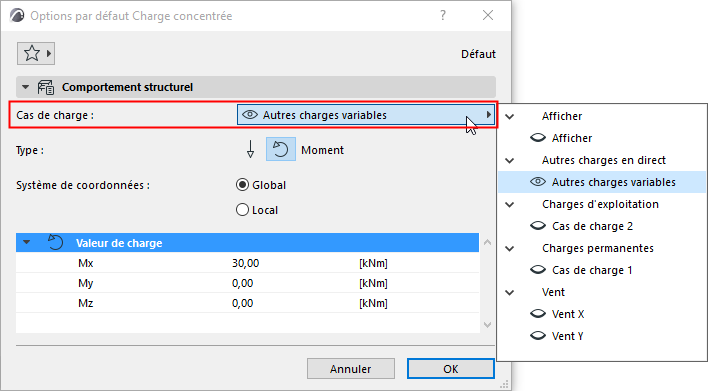

Choisissez un cas de charge pour cet élément Charge.

Le Cas de charge détermine la visibilité de l'élément Charge (de manière semblable à la visibilité d'un élément selon l'état de son calque).

Note:

Définissez le ou les Cas de charge visibles(s) avec la palette Cas de charge qui est affichée par défaut dans l'environnement de travail Structurel.
Le Cas de charge visible peut être mémorisé avec chaque vue dans Options Vue.

Choisissez Force ou Moment pour décrire le comportement de la charge.

Le Moment est indiqué par une marque de flèche double et une flèche courbe.

Force concentrée Moment concentré

Décrit la distribution de la charge sur sa longueur.

Uniforme : La charge est distribuée de manière uniforme le long de l'arête. Les valeurs de charge sont identiques aux deux extrémités.
Trapézoïdal : Les valeurs de charge sont différentes aux deux extrémités. L'intensité de la charge varie de manière linéaire entre ces deux points.

Définit la manière d'interpréter la direction vectorielle de la valeur de la charge.

Global (Système de coordonnées) : le système de coordonnées global du projet
Local (Système de coordonnées) : la direction définie pour l'élément parent de la charge

Pour chaque charge, spécifiez l'intensité dans chaque direction

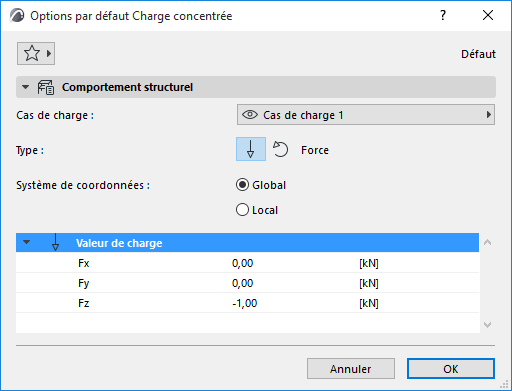

Valeur de charge concentrée	Description
Force concentrée
Fx, Fy, Fz	L'ampleur de la Force appliquée dans les directions X, Y et Z.
Moment concentré
Mx, My, Mz	L'ampleur du Moment appliqué dans les directions X, Y et Z.

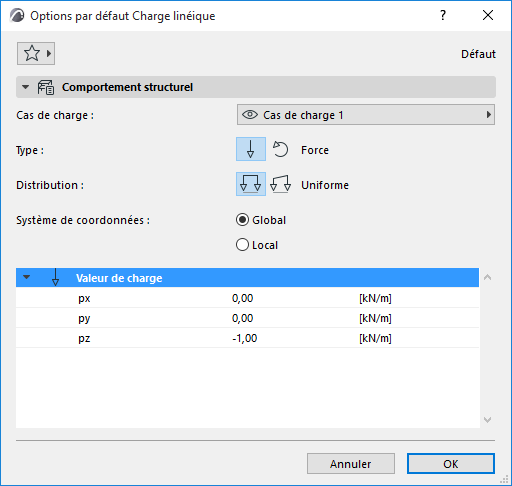

Valeur de charge linéique	Description
Force linéique
px, py, pz	L'ampleur de la Force appliquée dans les directions X, Y et Z à tous les points le long de la Charge linéique
px1, py1, pz1	L'ampleur de la Force appliquée dans les directions X, Y et Z au point de départ de la Charge linéique
px2, py2, pz2	L'ampleur de la Force appliquée dans les directions X, Y et Z au point d'arrivée de la Charge linéique
Moment linéique
Mx, My, Mz	L'ampleur du Moment appliqué dans les directions X, Y et Z à tous les points le long de la Charge linéique
Mx1, My1, Mz1	L'ampleur du Moment appliqué dans les directions X, Y et Z au point de départ de la Charge linéique
Mx2, My2, Mz2	L'ampleur du Moment appliqué dans les directions X, Y et Z au point d'arrivée de la Charge linéique

Valeur de Force surfacique	Description
px, py, pz	L'ampleur de la Force appliquée dans les directions X, Y et Z de la charge surfacique.

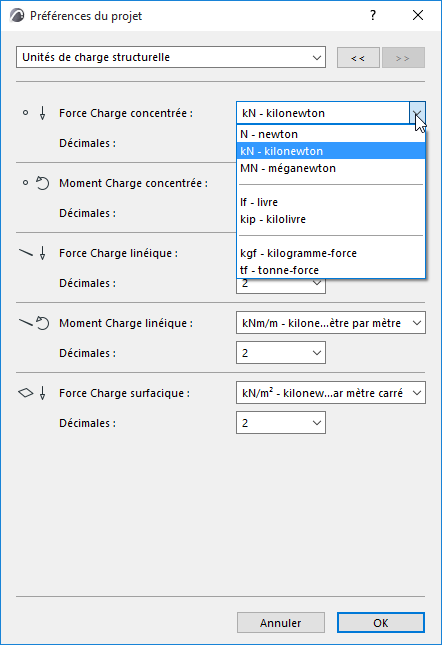

Pour chaque outil et type de charge, définissez leurs unités sous Options > Préférences du projet > Unités de charge structurelle:
