Rétrécir Membre 2D

Rétrécissez partiellement ou entièrement une arête d'un polygone de Membre 2D de manière à ce qu'il puisse se connecter à un autre Membre proche.



RETRECIR MEMBRE 2D

Rétrécir 2D à 1D (l'un à l'autre)




Rétrécir 2D à 1D (les uns aux autres)




Rétrécir 2D à 2D (l'un à l'autre)




Rétrécir 2D à 2D (les uns aux autres)

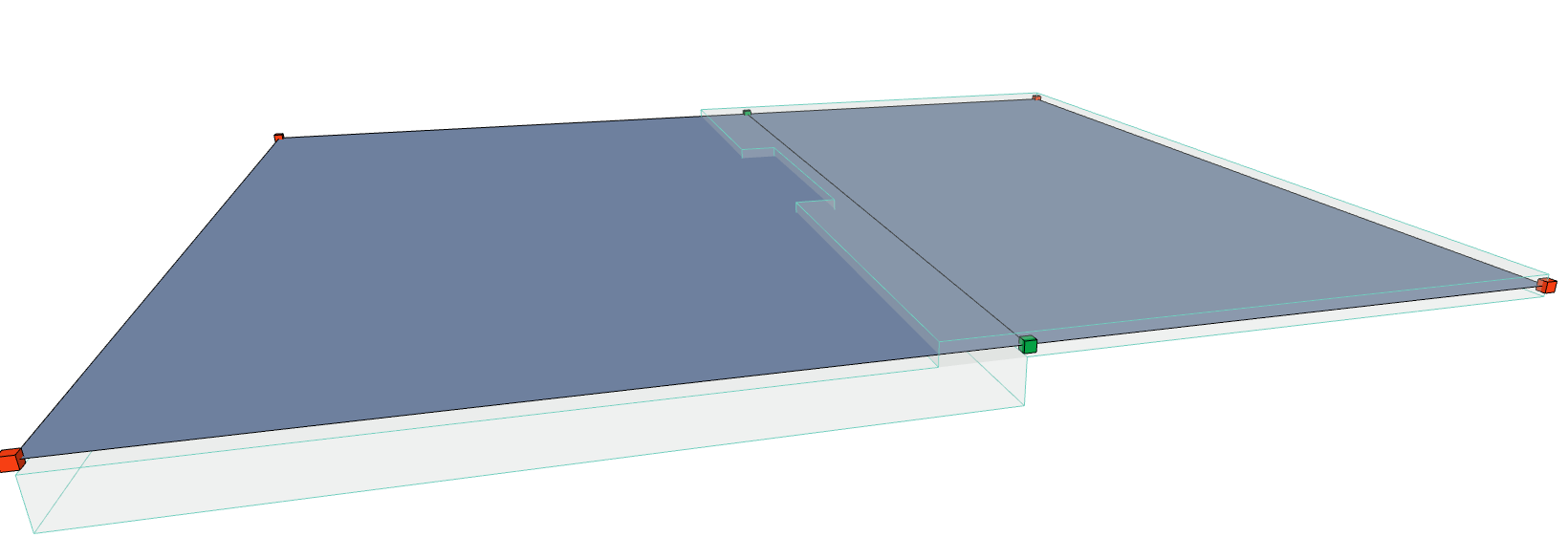

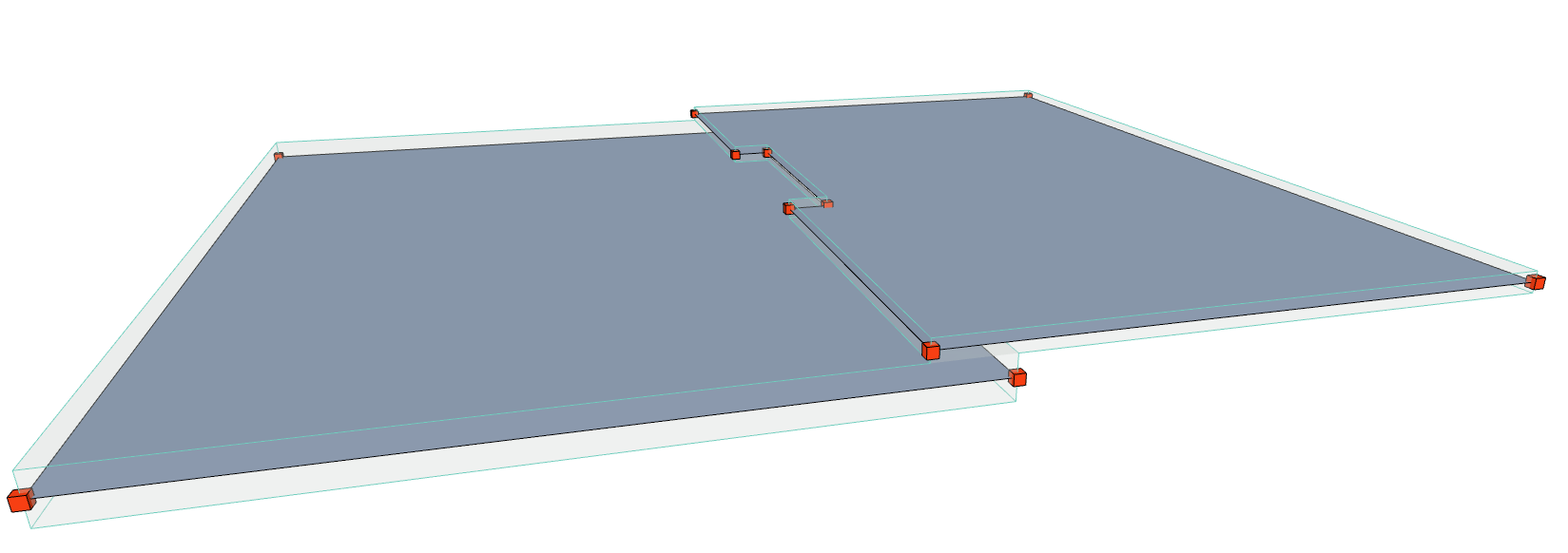

Si deux membres 2D se chevauchent, l'ajusteur Rétrécir élémine également ce chevauchement :




Rétrécissement partiel

Cochez cette case pour rétrécir une partie seulement d'une arête de Membre 2D. Ceci s'applique si l'arête du Membre 2D et sa cible se trouvent sur le même plan.



Longueur min. de segment

Si Rétrécissement partiel est activé : Une partie de l'arête sera rétrécie à condition d'avoir au moins cette longueur.
