Décaler 1D à 2D

Le décalage agit toujours dans une seule direction (l'un à l'autre) : les membres ajustés seront décalés vers leurs cibles, les membres ciblés resteront inchangés.



DECALER MEMBRE 1D

Décaler 1D à 2D




Cet ajusteur décale le Membre 1D jusqu'à l'arête la plus proche du Membre 2D cible (et non son point le plus proche) - à condition que l'arête de la cible se trouve à l'intérieur de la distance de “Décalage max”

Options de décalage 1D à 2D

Voyons l'exemple de deux murs connectés à un poteau. Chaque mur possède une épaisseur d'âme différente et est placé avec sa face externe alignée au poteau.


A picture containing text, device, screenshotDescription automatically generated

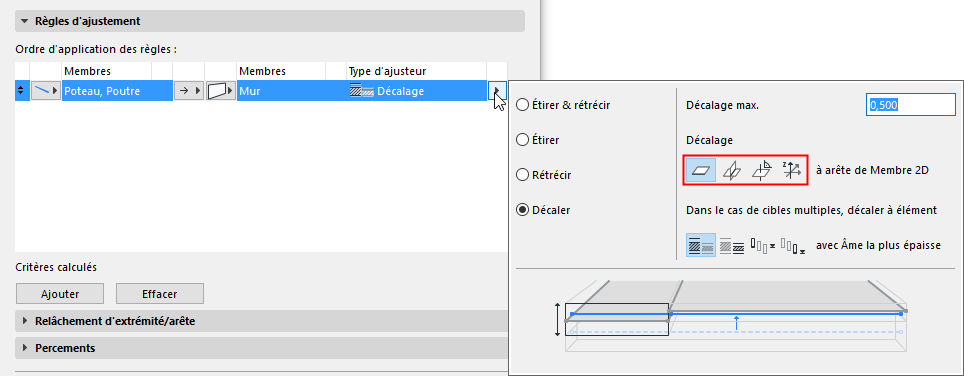

Cliquez sur la flèche du type d'ajusteur Décaler pour choisir les options du décalage 1D à 2D.

Définissez la distance de décalage maximum permise.

Choisissez l'une des quatre options logique de décalage.



Chacune des options est illustrée dans le tableau ci-dessous.

Décaler 1D à 2D



à arête de Membre 2D

  • âme la plus épaisse


Décaler 1D à 2D



à arête de Membre 2D

  • à l'âme la plus mince


Décaler 1D à 2D



à intersection de Membres 2D



Décaler 1D à 2D



perpendiculaire à un Membre 2D

  • à l'âme la plus épaisse


Décaler 1D à 2D



perpendiculaire à un Membre 2D

  • à l'âme la plus mince


Remarque :  Si vous activez “Décaler seulement en direction Z globale”, l'option “Trouver arête” est limité à la direction Z.

Direction Z globale seulement

Cochez ceci si le Membre 1D ne doit être décalé que dans la direction Z globale. Les décalages dans d'autres directions ne seront pas appliqués.

Voir aussi Options de décalage dans le cas de cibles multiples.
