Ajouter plusieurs coupes transversales SAF (Importer SAF)

Dans le volet Correspondance de profils - Importer du Traducteur SAF :

il existe deux manières d'étendre la liste des coupes transversales SAF disponibles :

  • Fusionner à partir d'un fichier
  • Ajouter manuellement

Fusionner les coupes transversales d'un fichier SAF

Ceci est la méthode préférée car elle évite les fautes de frappe.

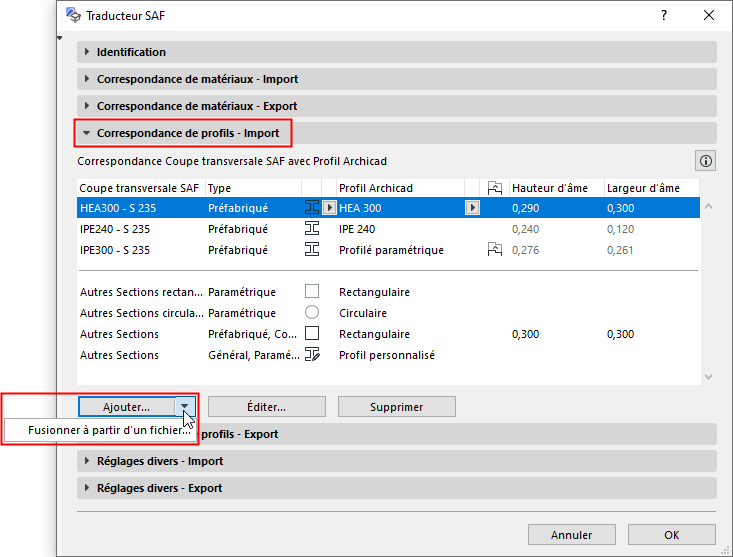

  1. A partir du bouton Ajouter, choisissez Fusionner depuis fichier.

  2. Naviguez vers un fichier .xlsx (SAF) préparé à cette fin.

    Voir Préparer et exporter un fichier de données SAF pour assurer une correspondance standard.

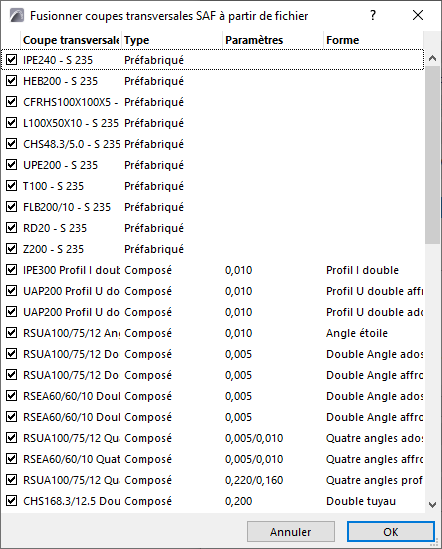

  3. Les coupes transversales du fichier SAF apparaissent dans un dialogue. Vérifiez cette liste et choisissez celles que vous voulez importer.
  4. Cliquez sur OK.


Ajouter ou éditer coupes transversales SAF manuellement

  1. Cliquez sur Ajouter ou (si une coupe transversale est sélectionnée dans la liste) sur Editer.
  2. Dans le dialogue qui apparaît, saisissez ou éditez manuellement le nom et le matériau de la coupe transversale SAF.
    Remarque : Seules les coupes transversales SAF de type “Préfabriqué” peuvent être ajoutées ici, car elles utilisent des noms standard.
  3. Choisissez un Formcade de Coupe transversale SAF dans la liste déroulante.
  4. Choisissez un type de matériau SAF (acier ou aluminum).

Priorité des règles de correspondance pour les coupes transversales préfabriquées

Les règles de correspondance sont appliquées dans l'ordre suivant :

  1. Correspondance par nom selon la liste du volet Correspondance de profils - Importer
  2. Base de données externe (à condition que la case “Créer profils pour coupes transversales préfabriquées sans correspondance” soit cochée).
  3.  Réglages “Autres Coupes transversales - Préfabriquées”. Ceci est une définition générique pour toutes les coupes transversales préfabriquées sans correspondance après l'exécution des étapes 1 et 2 ci-dessus.
